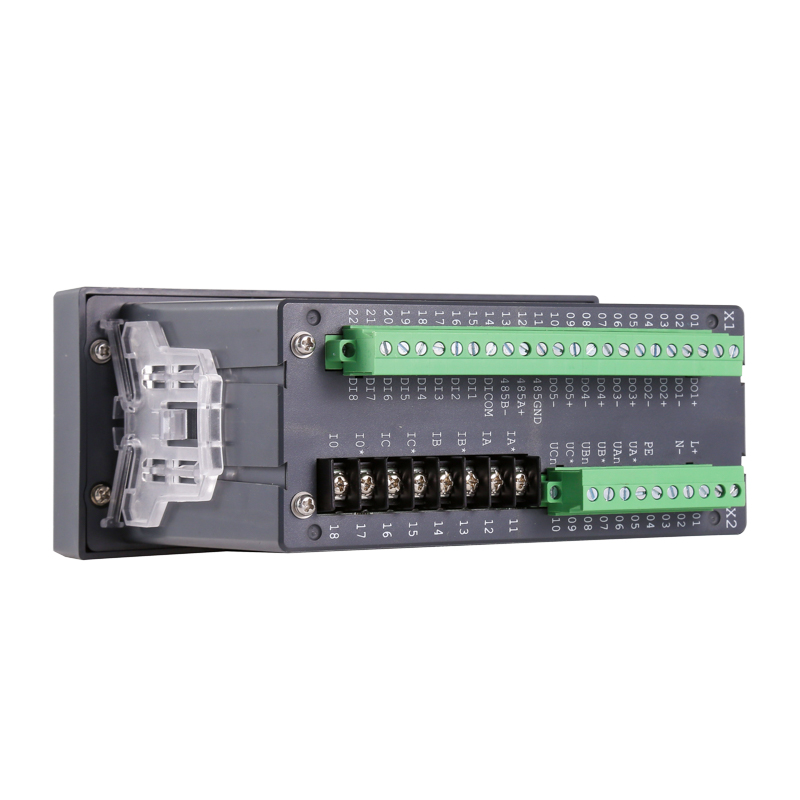

AM2SE suojarele keskijännitteelle 10kV

Ohjelmoitavat digitaaliset tulot

Sopii Ring-pääyksikköön

8 DI & 5 DO

4 tulovirta ja 3 tulojännite

Vian tallennin

ANSI 50N/51/51N/46/49F/27/59N...

Ota yhteyttä
EDELLINEN: UL-sertifioitu korkean tarkkuusluokan 0.2S AC kolmivaiheinen energiamittari
SEURAAVAKSI: AC kolmivaiheinen ohjelmoitava paneeliin asennettu energiamittari

+86-18702106858 / +86-21-69156352

[email protected]

  • Kuvaile

  • Acrel AM2SE suojarele on erittäin mukautuva ratkaisu, joka on suunniteltu keskijännitesovelluksiin (10kV). Siinä on modulaarinen rakenne ohjelmoitavilla digitaalisilla tuloilla (8 DI & 5 DO), mikä tekee siitä ihanteellisen rengaspääyksiköille ja MV-kytkinlaitteille. Rele tukee 4 tulovirtaa ja 3 tulojännitettä, mikä tarjoaa joustavuutta erilaisille syöttöjohdon suojausskenaarioille.

    Edistyneillä suojaustoiminnoilla varustettu AM2SE on ANSI-standardien mukainen, mukaan lukien 50N, 51, 51N, 46, 49F, 27 ja 59N. Se sisältää vikatallentimen yksityiskohtaista tapahtumaanalyysiä varten, mikä parantaa järjestelmän luotettavuutta ja ylläpidon tehokkuutta.

    Rele tarjoaa monipuolisia tiedonsiirtovaihtoehtoja, jotka tukevat Modbus-RTU/TCP- ja IEC 60870-5-103 -protokollia. Sen tehokas suoritin varmistaa tehokkaan tietojenkäsittelyn ja integroinnin nykyaikaisiin sähköjärjestelmiin. Lisäksi AM2SE tarjoaa USB-liitännän helppoon konfigurointiin ja ohjelmoitavat 4-20 mA DC-lähdöt analogista signaalin siirtoa varten.

    Vahvan rakenteensa ja laajan ominaisuusvalikoimansa ansiosta AM2SE-suojarele on luotettava valinta keskijänniteverkkojen suojaamiseen, mikä varmistaa tehokkaan ja turvallisen virranjakelun.

  • Tekniset tiedot
  • Tekniset parametrit Arvo
    Syöte Yhteys Yksivaiheinen-2-johdin, 3-vaihe-3-johdin, 3-vaihe-4-johdin
    Taajuus 45-65 Hz
    Jännite Luokitus:
    yksivaiheinen: AC 100V、400V
    Kolmivaiheinen: AC 3 × 57,7 V / 100 V (100 V), 3 × 220 V / 380 V (400 V), 3 × 380 V / 660 V (660 V) (vain koko 96)
    Ylikuormitus: 1,2-kertainen arvo {jatkuva): 2-kertainen arvo 1 sekuntia
    Virrankulutus: < 0,5VA
    Nykyinen Luokitus: AC IA、5A
    Ylikuormitus: 1,2-kertainen arvo (jatkuva); 10-kertainen arvo 1 sekuntia kohti
    Virrankulutus: < 0,5VA
    Lähtö Sähköenergia Lähtö mode:open-collector photo-coupler pulse
    Pulssivakio: 10000 imp/kWh (asetettava), katso lisätietoja kytkentäkaaviosta；
    Viestintä RS485-portti, Modbus -RTU-protokolla, DLT645-protokolla (versiot 07 ja 97)，
    baudinopeus 1200 ~ 38400
    Toiminto Vaihtotulo Kuivakontaktitulo, sisäänrakennettu virtalähde; jos malli on KA, se on AC 220V aktiivinen.
    Kytkentälähtö Lähtö mode: Relay normally open contact output
    Kosketinkapasiteetti: AC 250V/3A、 DC 30V/3A
    Analoginen lähtö 4-20mA
    Tarkkuusluokka Taajuus:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1%
    Virtalähde AC/DC 85-265V tai DC24V(±20%）tai DC48V(±20%)
    virrankulutus ≤10VA
    Turvallisuus Tehotaajuuden kestojännite Virtalähteen//kytkentälähdön// Virtatulo//jännitetulo ja lähetys// Tiedonsiirto //Pulssilähtö//kytkentätulo AC 2 kV 1min;
    Virtalähteen, kytkentälähdön, virtatulon, jännitetulon välillä AC 2 kV 1min;
    Lähetyksen, tiedonsiirron, pulssilähdön, kytkentätulon välillä AC 1kV 1 min;
    Eristysvastus Syöte、Output end to machine enclosure >100MΩ
    Ympäristö Lämpötila työskentely: -25°C ~ 65°C säilytys: -40°C ~ 80°C
    Kosteus ≤93 %RH Ei kondensoituvaa
    Korkeus ≤2500m

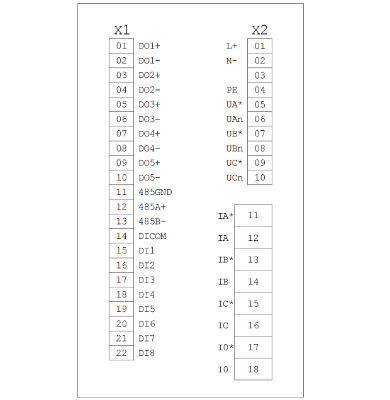

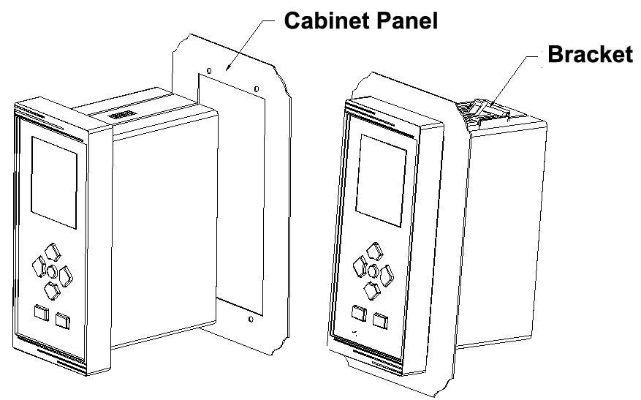

  • Mitta- ja kytkentäkaavio

  • Sovellusskenaario

  • Tehonvalvontaratkaisu

  • Työmaahakemus
