UL sertifiointi
AC kolmivaiheinen mittaus
DIN-kiskoon tai paneeliin asennettu asennus valinnainen
4DI/2DO
2-63 harmoninen
RS485 tiedonsiirto
CE-viestintä Valinnainen
+86-18702106858 / +86-21-69156352

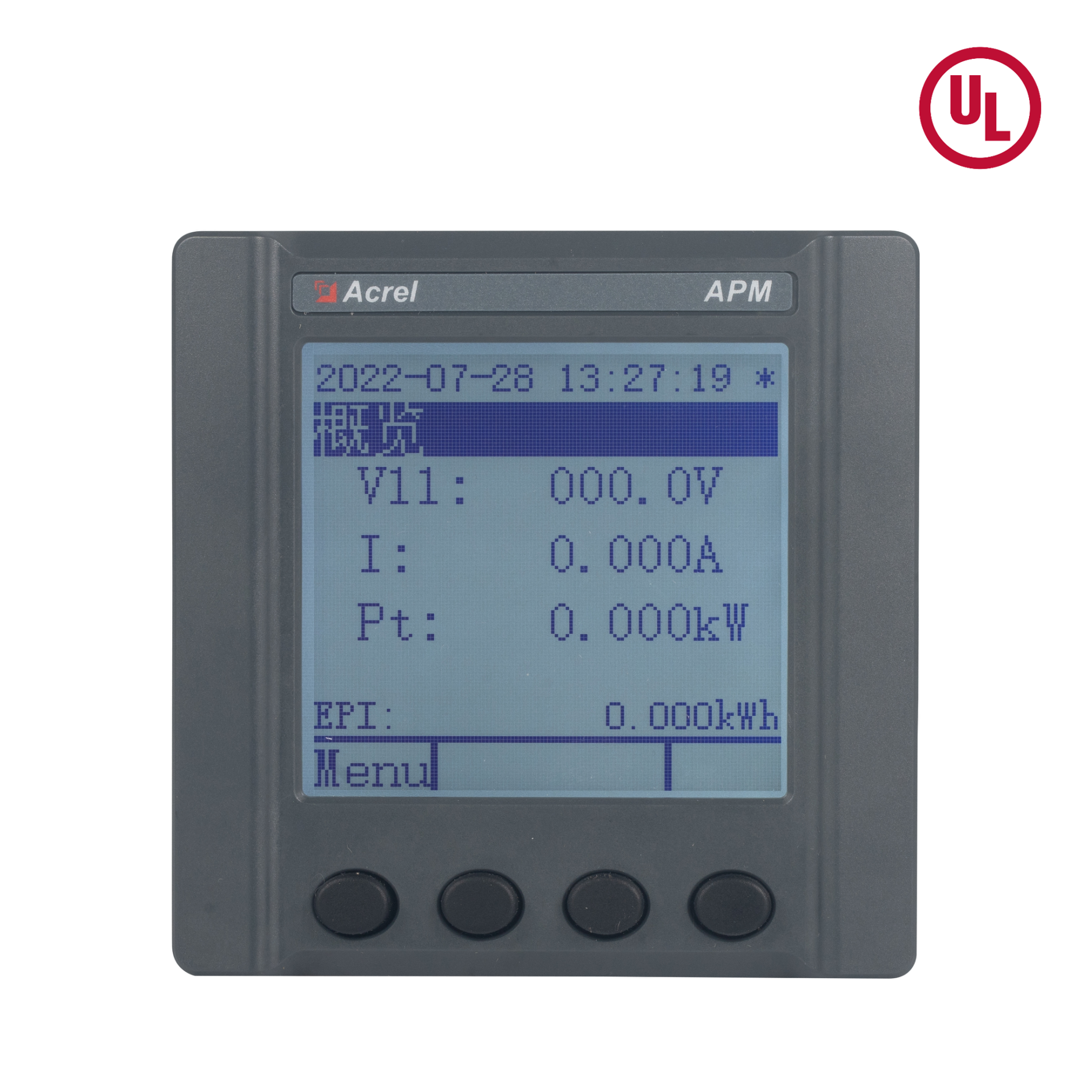

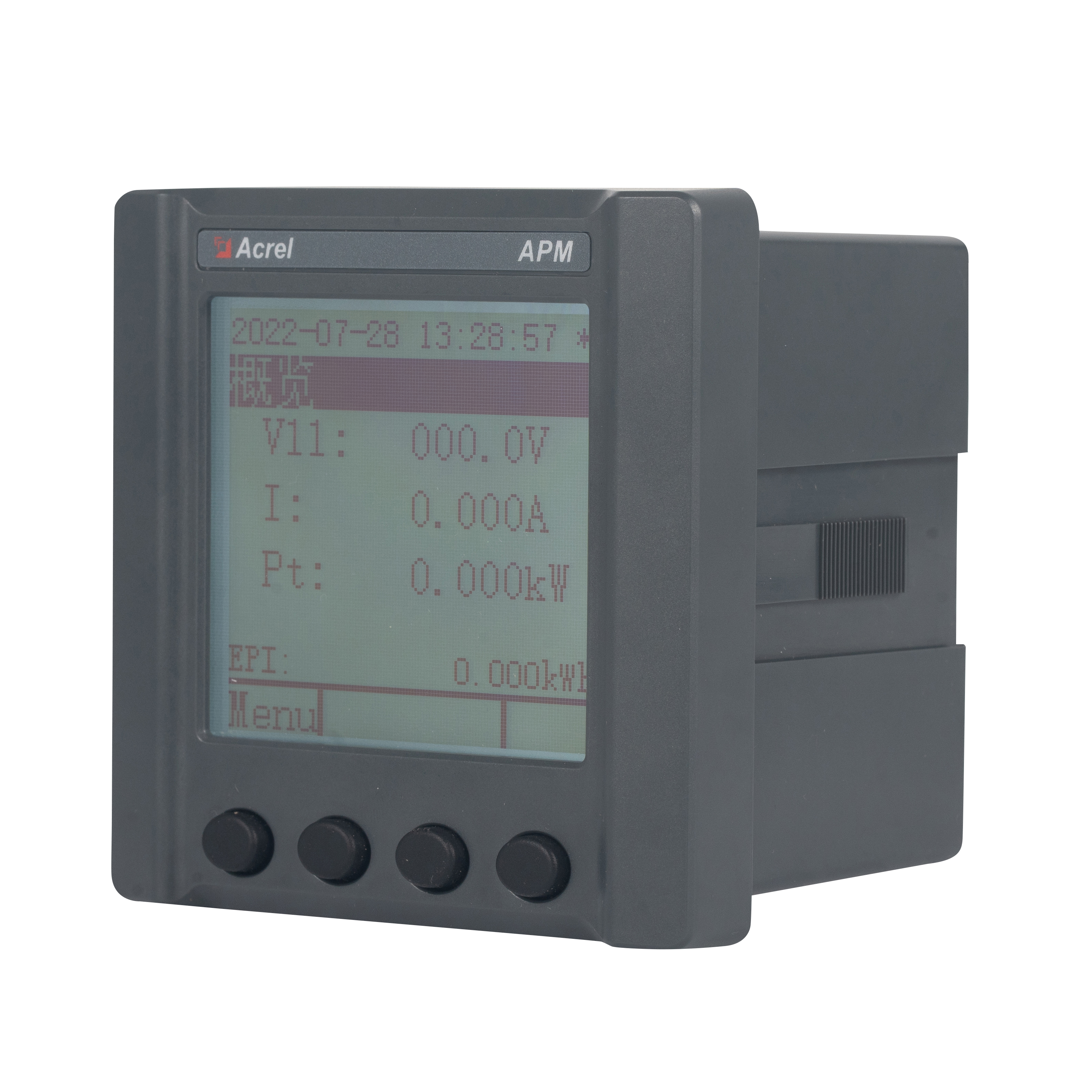

APM521-verkkotehomittari (jäljempänä mittari) on suunniteltu kansainvälisten IEC-standardien mukaisesti, ja siinä on täydellinen sähkömäärämittaus, energiatilastot, virranlaatuanalyysi, tapahtumalokitoiminnot ja verkkoviestintäominaisuudet. Sitä käytetään ensisijaisesti sähköverkkojen virransyötön laadun kattavaan seurantaan. Tämä mittarisarja on varustettu DI/DO-moduuleilla ja AO-moduuleilla, jotka tarjoavat runsaasti toimintoja, mikä mahdollistaa täyden sähkömäärän mittauksen joustavan toteutuksen ja kytkintilojen seurannan sähköpiireissä.
Toiminnot:
| Mitatut parametrit | Kokonaissähkömittaus |
| Neljän kvadrantin energia, neljän neljänneksen reaktiivinen sähköenergia, jaetun vaiheen sähkö, näennäisenergia, moninopeuksinen energia | |
| Pulssilähtö | Kokonaispätöteho, kokonaisloisteho sähköenergian pulssilähtö |
| Kysyntä | Kolmivaihevirta, pätöteho, loisteho, näennäistehon reaaliaikainen tarve ja enimmäistarve (mukaan lukien aikaleima), viime kuukauden enimmäistarve (mukaan lukien aikaleima). |
| Extreme Value Statistics | Virta, verkkojännite, vaihejännite, pätöteho, loisteho ja muut sähköiset parametrit tämän ja viime kuukauden ääriarvot (mukaan lukien aikaleimat) |
| Virran laatu | Virran, verkkojännitteen, vaihejännitteen epätasapaino |
| Jännitteen vaihekulma, virran vaihekulma | |
| Jännitteen ja virran harmoninen kokonaismäärä (pariton, parillinen). | |
| Jännitteen ja virran harmoninen sisältö (2-63 kertaa) | |
| Jännitteen huippukerroin | |
| Puhelimen aaltomuototekijä | |
| Nykyinen K-kerroin | |
| Vector | |
| Jännitteen ja virran aaltomuoto | |
| Perusjännite, virta ja tehokerroin | |
| Jännitepoikkeama, taajuuspoikkeama | |
| Positiivinen - sekvenssijännite, negatiivinen - sekvenssijännite, nolla - sekvenssijännite | |
| Positiivinen - sekvenssivirta, negatiivinen - sekvenssivirta, nolla - sekvenssivirta | |
| Jäädytetty sähköenergia | 24 tunnin jääkasähköenergia, 31 vuorokauden jääkasähköenergia, joulukuun jäädytetty sähkö, säännöllinen - jääkasähköenergia |
| Tapahtumaloki | DIDO-tietueet, jotka voivat tallentaa viimeiset 128 DID-tietuetta |
| Hälytysten kirjaaminen | Viimeiset 128 hälytystietuetta voidaan tallentaa |
| Viestintä | Modbus - RTU-protokolla, DL/T 645-2007 -sääntö |
| Valinnaiset ominaisuudet | 4-kanavainen digitaalitulo ja 2-kanavainen digitaalilähtö |
| 2 kanavaa analogista lähtöä, 4-20mA | |
| Laajenna toista RS485-tietoliikennekanavaa Modbus - RTU-protokollalla | |
| Laajenna Ethernet-tietoliikennettä MODBUS-TCP-protokollalla, FTP-protokollalla |
| Tuote | Suorituskykyparametrit | |||
| Jännite | Nimellisjännite (UL, CE) | 66 VAC L-N 115 VAC L-L | ||
| 230 VAC L-N 400 VAC L-L | ||||
| 277 VAC L-N 480 VAC L-L | ||||
| 400 VAC L-N 690 VAC L-L | ||||
| Nimellisjännite (CPA) | 3P3L | 3P4L | ||
| 3x100V | 3x57,7/100V | |||
| 3x380V | 3x220/380V | |||
| 3x690V | 3x400/690V | |||
| Ylikuormitus | 1,2 kertaa arvio (jatkuva) | |||
| 2 kertaa arvosana 1 sekunnin ajan | ||||
| Virrankulutus | <1VA | |||
| Tarkkuusluokka | Virhe ±0,2 % | |||
| Nykyinen | Nimellisvirta (UL, CE) | 1A, 5A | ||
| Nimellisvirta (CPA) | 0,015-0,075 (6）A(aktiivinen energia) | |||
| 3X1(6)A (Loisenergia) | ||||
| Ylikuormitus | 1,2 kertaa arvio (jatkuva) | |||
| 10 kertaa arvosana 1 sekunnin ajan | ||||
| Virrankulutus | <0,2VA | |||
| Tarkkuusluokka | Virhe ±0,2 % | |||
| Tehoa | Aktiivinen, lois-, näennäisteho, virhe ±0,2 % | |||
| Verkon taajuus | UL, CE | 50 Hz/60 Hz, virhe ±0,2 % | ||
| CPA | 50 Hz ，virhe ±0,2 % | |||
| Vastausprosentti | ≤200ms (jännite, virta, teho) | |||
| ≤1s (sähköenergia) | ||||
| Mittausluokka | 66ULN(＋20%) 115ULL(＋20%) CATⅢ | |||
| 230 ULN(＋20 %) 400 ULL(＋20 %) CATⅢ | ||||
| 277ULN(＋20%) 480ULL(~20%) CATⅢ | ||||
| 400 ULN(＋20 %) 690 ULL(＋20 %) CATⅡ | ||||
| Mittaus | Sähköenergia | Aktiivinen energia: luokka D (0,2S) | ||
| Reaktiivinen energia (tarkkuus luokka 2) | ||||
| Apuvirtalähde | AC/DC 85-300V | |||
| Virrankulutus≤4W、10VA | ||||
| Sähkömagneettinen yhteensopivuus | Sähköstaattisten purkausten sietoluokka IV | |||
| Sähköinen nopea ohimenevä purskeensietoluokka IV | ||||
| Surge (shokki) sietoluokka IV | ||||
| Turvallisuus | Tehoa frequency withstand voltage | Tiedonsiirron ja signaalitulon välillä AC4kV 1min | ||
| Eristysvastus | Tulo- ja lähtöliittimet koteloon >500MΩ | |||
| Viestintä | Käyttöliittymä ja tiedonsiirtoprotokolla | RS485-liitäntä, Modbus RTU -protokolla | ||
| Viestintä address range | Modbus RTU:1 ~ 247； | |||
| Tiedonsiirtonopeus | Tuki 1200bps-38400bps | |||
| Ympäristö | Käyttölämpötila | -40℃～ 70℃ | ||
| Varastointilämpötila | -40℃～ 80℃ | |||
| Suhteellinen kosteus | ≤95 % (ilman kondensaatiota) | |||
| Korkeus | ≥2000m，≤5000m Koskee vain virtalähdettä, jonka jännitealue on AC/DC 85-265V ja jännite alle 277/480V. | |||
| Asennusympäristö | Sisäkäyttö (kuiva paikka) | |||
| IP-luokitus | IP54 (etupaneeli), IP30 (runko) | |||
| Saastumisaste | Luokka 2 | |||
| Ylijänniteluokat | OVC III | |||
| Viitestandardi | UL | CAN/CSA C22.2 NO.61010-1-12 | ||
| UL 61010-1 | ||||
| CSA C22.2 No.61010-2-030 | ||||
| UL 61010-2-030 | ||||
| IEC, CE | IEC 61010-1 | |||
| IEC EN 61010-2-30 | ||||
| CPA | GB/T17215.321-2021 | |||
| GB/T17215.323-2022 | ||||
