Todelliset RMS-mittaukset
THD 63. harmoniikalla
K-Factor ja Crest Factor
Epätasapaino ja vaihekulmat
Vaatimukset ja monitariffienergia
Max/Min loki aikaleimalla
+86-18702106858 / +86-21-69156352

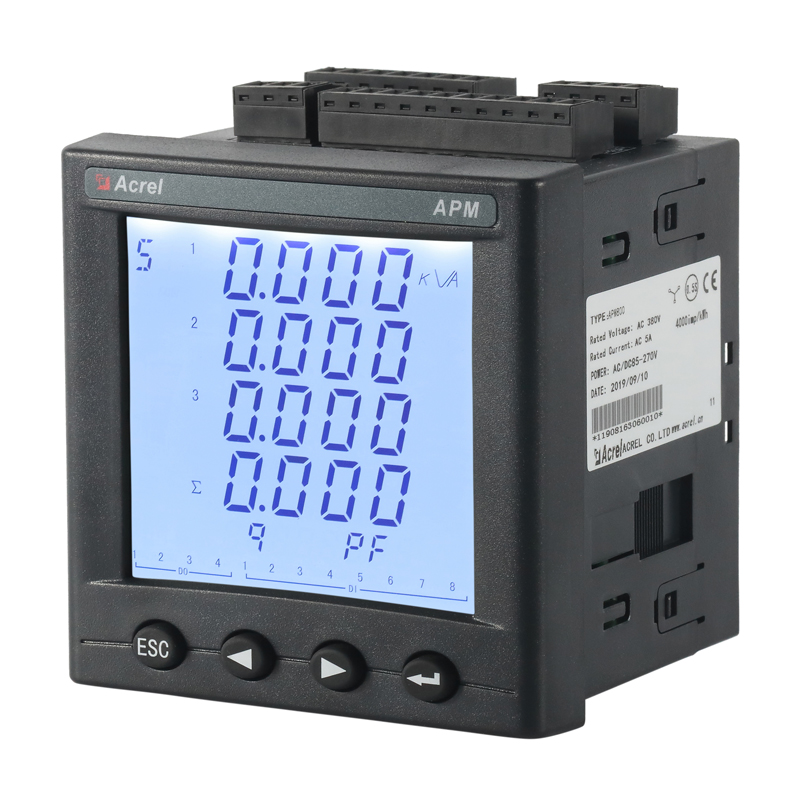

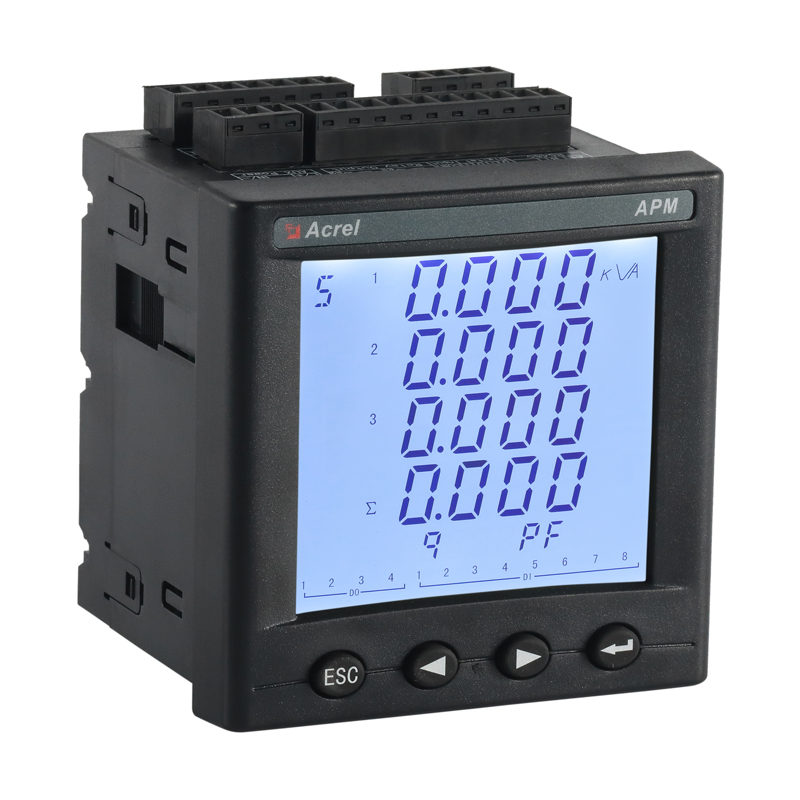

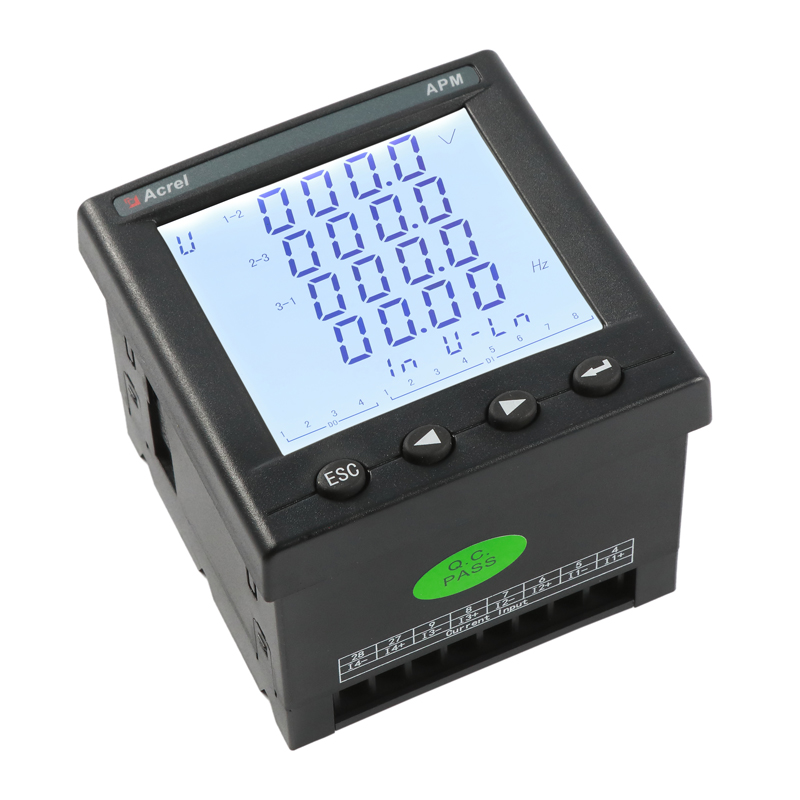

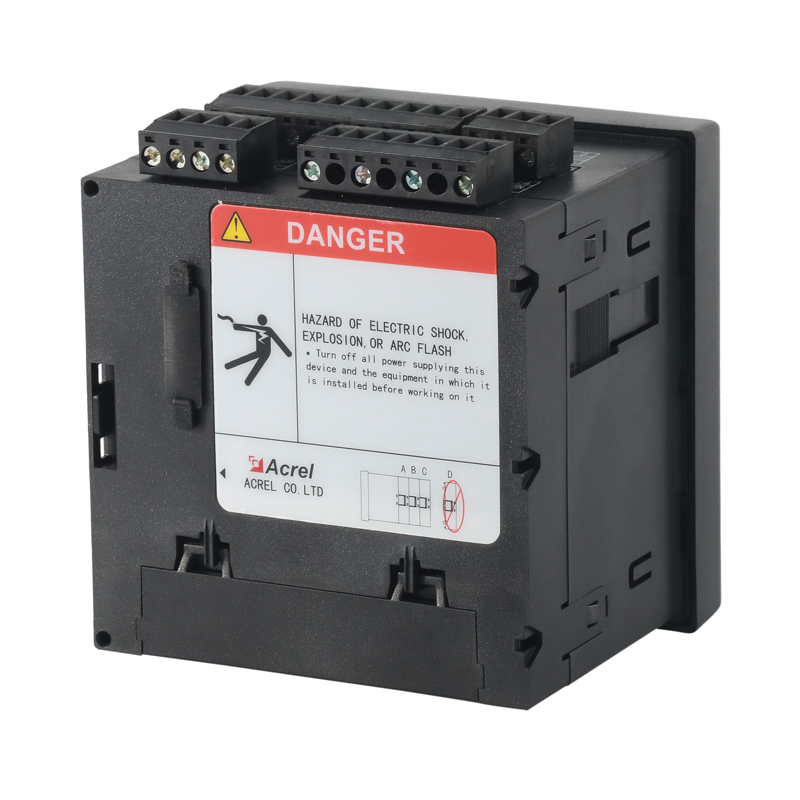

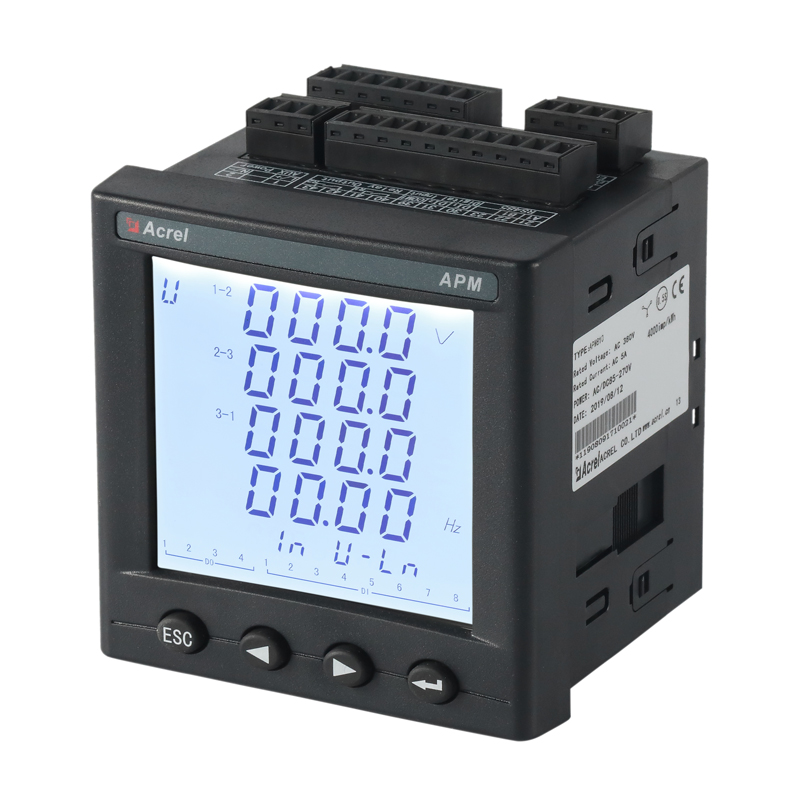

APM810 on 0,2S-luokan kolmivaiheinen AC-monitoimipaneelimittari, joka on suunniteltu tarkkaan energianvalvontaan, virranlaadun diagnostiikkaan ja vuokralaisten alilaskutukseen teollisuuden, kaupan ja datakeskusten vaihteistoissa. Pienikokoisessa 96 × 96 mm:n DIN-kotelossa on värillinen TFT-kosketusnäyttö, joka näyttää todellisen RMS-jännitteen 690 V:iin asti, virran, taajuuden, aktiivi-/lois-/näennäistehon, PF:n, tarpeen, harmoniset 63. tasoon, THD ja neljän neljänneksen kWh/kvarh. Kaksois-RS485 Modbus-RTU, Ethernet TCP/IP, BACnet/IP, SNMP ja valinnainen Wi-Fi/LoRa tarjoavat saumattoman BMS/EMS-integraation, kun taas 4 Mt:n sisäinen muisti tallentaa 12 kuukauden kuormitusprofiileja energiakatselmuksia varten. Konfiguroitavat yli-/alijännite-, virta-, PF- ja harmoniset hälytykset ohjausrelelähdöt tai digitaaliset tulot älykkääseen katkaisijan ohjaukseen; pulssi-, SOE- ja tariffi-TOU-rekisterit tukevat AMI-apuohjelman, aurinkoenergian verkkomittauksen ja sähköauton lataussovelluksia. Leveä 3 × 57,7–690 V, 0,001–10 Suora tai CT/VT-liitäntä sekä peukaloinnin estävä tiiviste sopii kaikkiin älyverkkoihin tai mikroverkkoihin.
| Tekniset parametrit | Arvo | |||
| Syöte | Yhteys | Yksivaiheinen-2-johdin, 3-vaihe-3-johdin, 3-vaihe-4-johdin | ||
| Taajuus | 45-65 Hz | |||
| Jännite | Arvosana: | |||
| yksivaiheinen: AC 100V、400V | ||||
| Kolmivaiheinen: AC 3 × 57,7 V / 100 V (100 V), 3 × 220 V / 380 V (400 V), 3 × 380 V / 660 V (660 V) (vain koko 96) | ||||
| Ylikuormitus: 1,2-kertainen arvo {jatkuva): 2-kertainen arvo 1 sekuntia | ||||
| Virrankulutus: < 0,5VA | ||||
| Nykyinen | Arvosana: AC IA、5A | |||
| Ylikuormitus: 1,2-kertainen arvo (jatkuva); 10-kertainen arvo 1 sekuntia kohti | ||||
| Virrankulutus: < 0,5VA | ||||
| Lähtö | Sähköenergia | Lähtö mode:open-collector photo-coupler pulse | ||

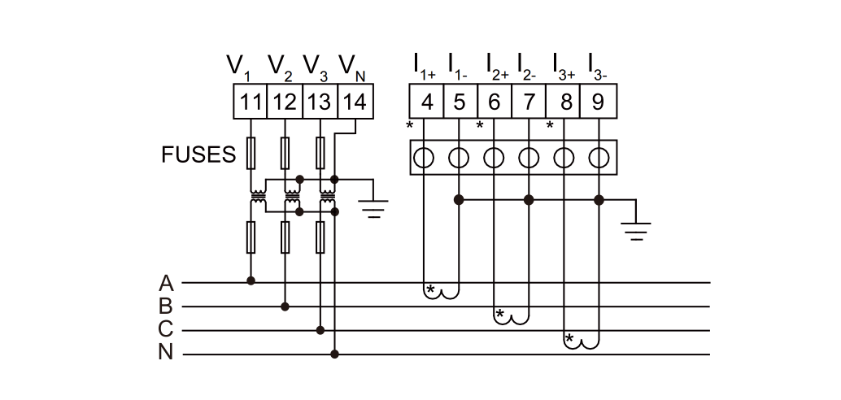

| Pulssivakio: 10000 imp/kWh (asetettava), katso lisätietoja kytkentäkaaviosta； | ||||
| Viestintä | RS485-portti, Modbus -RTU-protokolla, DLT645-protokolla (versiot 07 ja 97)， | |||
| baudinopeus 1200 ~ 38400 | ||||
| Toiminto | Vaihtotulo | Kuivakontaktitulo, sisäänrakennettu virtalähde; jos malli on KA, se on AC 220V aktiivinen. | ||
| Kytkentälähtö | Lähtö mode: Relay normally open contact output | |||
| Kosketinkapasiteetti: AC 250V/3A、 DC 30V/3A | ||||
| Analoginen lähtö | 4-20mA | |||
| Tarkkuusluokka | Taajuus:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Virtalähde | AC/DC 85-265V tai DC24V(±20%）tai DC48V(±20%) | |||
| virrankulutus ≤10VA | ||||
| Turvallisuus | Tehotaajuuden kestojännite | Virtalähteen//kytkentälähdön// Virtatulo//jännitetulo ja lähetys// Tiedonsiirto //Pulssilähtö//kytkentätulo AC 2 kV 1min; | ||
| Virtalähteen, kytkentälähdön, virtatulon, jännitetulon välillä AC 2 kV 1min; | ||||
| Lähetyksen, tiedonsiirron, pulssilähdön, kytkentätulon välillä AC 1kV 1 min; | ||||
| Eristysvastus | Syöte、Output end to machine enclosure >100MΩ | |||
| Ympäristö | Lämpötila | työskentely: -25°C ~ 65°C säilytys: -40°C ~ 80°C | ||
| Kosteus | ≤93 %RH Ei kondensoituvaa | |||
| Korkeus | ≤2500m | |||
