How Modbus-Based Smart Gateways Turn Scattered Energy Meter Data Into Usable Power Insight
Miksi teollisuuslaitokset standardoivat yhden viestintäprotokollan mukaan
Useimmat teollisuusalueet eivät pyrkineet rakentamaan hajanaista mittausympäristöä. Se tapahtui vähitellen: paneelirakentaja asensi yhden merkkisen mittarin päätulonsaajalle, sähköurakoitsija lisäsi toisen uudelle tuotantolinjalle ja jälkiasennusprojekti pultattiin kolmannen valaistuspiireihin. Jokainen laite puhuu omaa murrettaan rekistereistä, tiedonsiirtonopeuksista ja osoitekäytännöistä. Tuloksena on laitos, joka tuottaa valtavia määriä sähköistä dataa, mutta yrittää vastata yksinkertaiseen kysymykseen: missä tarkalleen ottaen energiaa kulutetaan ja miksi.
Tämä on käytännöllinen syy, miksi niin monet laitosinsinöörit käyttävät yhtä sarjaprotokollaa mittauskerrokseensa. Hyvin konfiguroitu älykäs yhdyskäytävä sijaitsee kenttälaitteiden ja ylävirran järjestelmien välissä ja muuntaa RS485-liikenteen Ethernet-pohjaisiin muotoihin, joita kiinteistönhallintaympäristöt, SCADA-kerrokset ja pilvikojelaudat voivat kuluttaa ilman räätälöityjä ohjaimia jokaiseen mittarimalliin. Kymmeniä point-to-point-integraatioita ylläpitämisen sijaan tehdas standardoi yhden osoitusmallin ja yhden kyselylogiikan ja antaa sitten yhdyskäytävän hoitaa käännöstyöt.

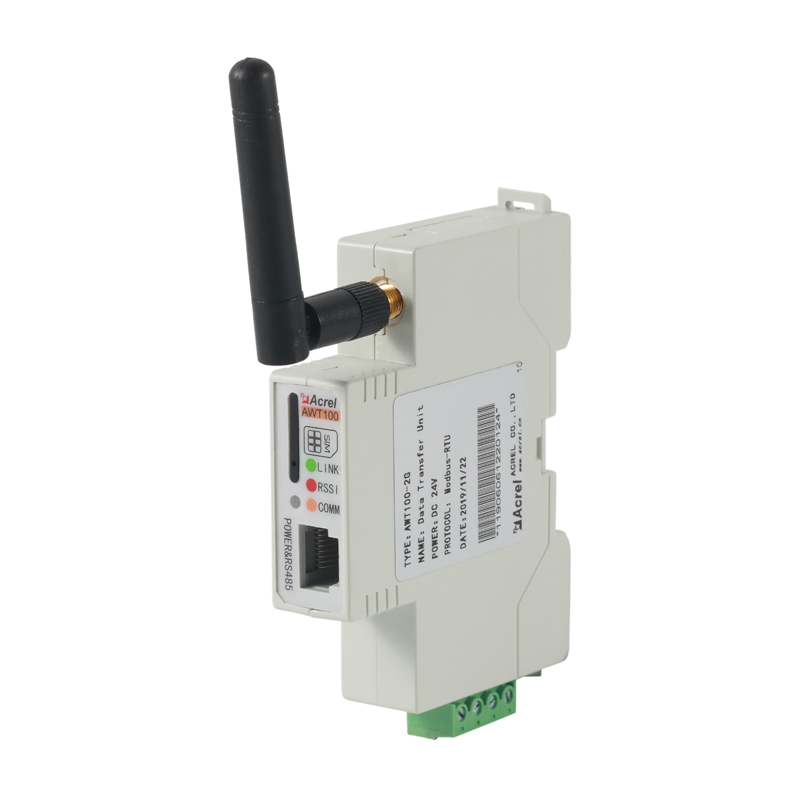

Yhdyskäytäväyksikkö, joka muuntaa RS485-kenttäliikenteen Ethernet-pohjaisiksi tietovirroiksi
Taustalla oleva tekijä on omistuskustannukset. Laitteet, jotka luottavat useisiin patentoituihin protokolliin, raportoivat pidemmät käyttöönottojaksot ja korkeammat integrointikustannukset aina, kun mittari vaihdetaan tai uusi piiri lisätään. Jaettu protokollakerros vähentää kitkaa, koska a modbus energiamittari miltä tahansa yhteensopivalta toimittajalta voidaan periaatteessa lisätä verkkoon samaa rekisterilogiikkaa, joka on jo dokumentoitu muulle kalustolle.
Kuinka Modbus RTU -viestintä todella siirtää dataa tehtaan läpi
Modbus RTU -tiedonsiirto noudattaa isäntä- ja orjamallia jaetun sarjaväylän kautta, joka on tyypillisesti johdotettu RS485-väylällä. Yksi päälaite, yleensä yhdyskäytävä tai paikallinen ohjain, lähettää pyynnön, joka sisältää laiteosoitteen ja toimintokoodin. Vain tätä osoitetta vastaava orjalaite vastaa, mikä pitää väylän deterministisenä, vaikka kymmenet metrit jakavat saman fyysisen kaapeliparin. Toimintokoodit määrittelevät toiminnan: mittausarvojen pitorekisterien lukeminen, tilatietojen tulorekisterien lukeminen tai yksittäisten rekistereiden kirjoittaminen konfiguraatiomuutoksia varten.
RS485-energiamittarin integrointi riippuu suuresti fyysisen kerroksen kurinalaisuudesta. Johtojen napaisuus, ketjutopologia tähtijohdotuksen sijaan ja oikea päätevastus väylän molemmissa päissä vaikuttavat kaikki siihen, reagoiko mittari luotettavasti pitemmillä etäisyyksillä tai suuremmilla siirtonopeuksilla. Laitteet, jotka ohittavat päätevastukset, näkevät usein ajoittaisia aikakatkaisuja, jotka näyttävät ohjelmistoongelmalta, mutta ovat itse asiassa johdotusongelma.
Mittarit, analysaattorit ja yhdyskäytävät: erilliset roolit yhdessä tietoketjussa

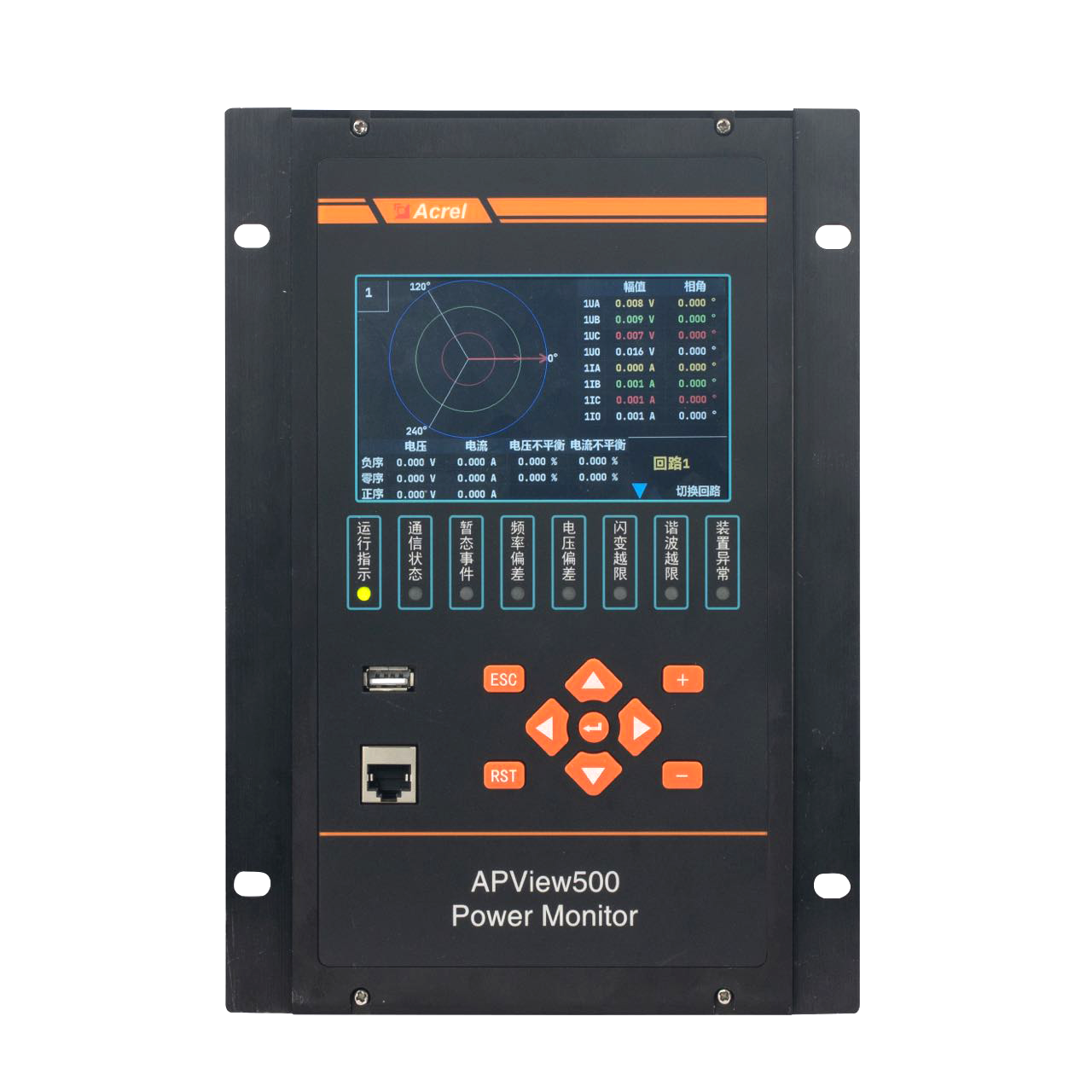

Se auttaa erottamaan kunkin laitetyypin todellisen panoksen ennen verkon suunnittelua. A monipiirinen energiamittari mittaa useita syöttölaitteita yhdestä yksiköstä, joka sopii paneeleille, joissa on kymmeniä pienvirtapiirejä, kuten valaistus tai alimitoitettu vuokralainen. A virranlaadun analysaattori menee pidemmälle kaappaamalla yliaaltoja, jännitteen laskua, välkkymistä ja ohimeneviä tapahtumia, joita perusenergiamittari ei yleensä tallenna. Yhdyskäytävä ei itse mittaa mitään; sen tehtävänä on aggregointi ja kääntäminen.
| Laitteen tyyppi | Ensisijainen toiminto | Tyypillinen sijoitus |
|---|---|---|
| Monipiirinen energiamittari | Osapiirin kulutuksen seuranta | Jakelupaneelit, vuokralaisen osamittaus |
| Virranlaadun analysaattori | Harmoniset, painumat, transientit | Pääsyöttäjät, herkät kuormansyöttölaitteet |
| Smart Gateway (ANet-sarja) | Protokollamuunnos, tietojen yhdistäminen | Viestintähuone, verkkokaappi |
ANet-yhdyskäytävälaitteistoa yhdistetään usein pariksi mittarikalustojen kanssa, koska se on suunniteltu samojen rekisterikonventioiden ympärille, joita mittarit jo käyttävät, mikä lyhentää seuraavassa osiossa kuvattua kartoitustyötä. Yhteentoimiviksi suunniteltujen laitteiden valitseminen vähentää mukautettua konfiguraatiota, joka muutoin joutuu käyttöönottoinsinöörin tehtäväksi.
Energiamittarin tietojen kartoitus: Rekistereiden jäsentäminen niin, että arvoilla on järkeä
Energiamittarin tietojen kartoitus on prosessi, jossa dokumentoidaan mikä rekisteriosoite vastaa mitäkin fyysistä määrää, mitä tietotyyppiä se käyttää ja mitä skaalauskerrointa on käytettävä, ennen kuin raakakokonaisluvusta tulee mielekäs suunnitteluarvo. Tämän dokumentaation ohittaminen on yksi yleisimmistä syistä, miksi integrointiprojektit pysähtyvät puolivälissä, koska sen, joka määrittää SCADA-tunnisteet, on suoritettava kartoitus yrityksen ja erehdyksen perusteella.
| Rekisteröidy Osoite | Parametri | Tietotyyppi | Skaalaus |
|---|---|---|---|
| 0x0000 | Vaiheen A jännite | Allekirjoittamaton 16-bittinen | Jaa 10:llä |
| 0x0006 | Vaiheen A virta | Allekirjoittamaton 16-bittinen | Jaa 10:llä00 |
| 0x000C | Aktiivinen kokonaisteho | Allekirjoitettu 32-bittinen | Jaa 10:llä0 |
| 0x0100 | Kumulatiivinen energia | Allekirjoittamaton 32-bittinen | Jaa 10:llä0 |
Hyödyllinen kurinalaisuus on pitää rekisterikartan versioohjattu kytkentäkaavion rinnalla, jotta viallisen mittarin vuosia myöhemmin vaihtavan teknikon ei tarvitse arvailla alkuperäistä osoitekaaviota. Mahdollisuuksien mukaan standardointi samalle kartalle jokaisessa modbus energiamittari kalustossa, jopa eri piirikokojen välillä, samaa SCADA-mallia voidaan käyttää uudelleen sen sijaan, että se rakennettaisiin uudelleen jokaiselle paneelille.
Mitä kenttätiedot näyttävät: Integraatiohyötyjen kvantifiointi
Laitostiimit, jotka siirtyvät eristetyistä mittarilukemista yhdyskäytäväverkkoon, raportoivat yleensä kahdesta mitattavissa olevasta vaikutuksesta: laskutetun ja mitatun kulutuksen välisistä eroista ja paneelien välisten lukemien täsmäyttämiseen käytetyn manuaalisen työn jyrkästä laskusta. Seuraavissa kuvissa on yhteenveto tuloksista, jotka on raportoitu eri toimitilatyypeissä standardoinnin jälkeen RS485-energiamittarin integroinnissa yhteisen yhdyskäytäväkerroksen kanssa.
Yhdyskäytävän määrittäminen: Käytännön vaiheet virtajärjestelmän protokollan muuntamiseen
Sähköjärjestelmien yhdyskäytävän konfigurointi noudattaa ennustettavaa järjestystä, ja useimmat viiveet johtuvat vaiheiden ohittamisesta. Alla oleva luettelo heijastaa tilausta, jonka useimmat käyttöönottotiimit pitävät tehokkaana.
- Määritä yksilöllinen laiteosoite jokaiselle väylän mittarille ennen johdotusta, ei sen jälkeen.
- Yhdistä baudinopeus, pariteetti ja pysäytysbitit kaikissa laitteissa, jotka jakavat saman sarjasegmentin.
- Määritä kyselyväli, joka tasapainottaa tiedon tuoreuden ja väylän kuormituksen, erityisesti segmenteissä, joissa on yli kaksikymmentä laitetta.
- Yhdistä jokainen mittarirekisteri vastaavaan tunnisteeseen ylävirran protokollassa, olipa kyseessä toinen Modbus-kartta, BACnet tai MQTT-aihe.
- Suorita vähintään 24 tunnin liotustesti havaitaksesi ajoittaiset aikakatkaisut tai meluongelmat ennen luovutusta.
Teollinen protokollamuunnos muuttuu monimutkaisemmaksi, kun laitos sekoittaa sarja- ja Ethernet-segmenttejä, koska yhdyskäytävän on tällöin hallittava kahta erilaista ajoitusmallia samanaikaisesti. Pollausviiveen aliarvioiminen sarjapuolella on yleinen syy vanhentuneiden lukemien näkymiseen muuten oikein konfiguroidussa kojelaudassa.
Yhdyskäytävävälitteinen muunnos vs. suora pisteestä pisteeseen -kysely
Jotkut pienemmät asennukset pollaavat edelleen jokaisen mittarin suoraan paikalliselta ohjaimelta ilman erillistä yhdyskäytäväkerrosta. Tämä toimii kourallisilla laitteilla, mutta heikkenee laivaston kasvaessa. Alla oleva tutkavertailu heijastaa näiden kahden lähestymistavan vertailua viidessä käytännön ulottuvuudessa.
Suora kysely voi ylittää yhdyskäytävän raakaviiveellä hyvin pienellä laitemäärällä, mutta tämä etu katoaa, kun laitos lisää toisen protokollan, redundantin ohjaimen tai yli noin viisitoista metriä yhteen väylään.
Yleisiä toteutuksen sudenkuoppia ja käytännön korjauksia
- Päällekkäiset laiteosoitteet: Kaksi metriä jakavat yhden osoitteen aiheuttavat vasteen törmäyksiä; pidä tulostettua osoitelokia asennuksen aikana.
- Sekalaiset baudinopeudet yhdessä segmentissä: Kaikkien samassa fyysisessä väylässä olevien laitteiden on oltava samat, vaikka valmistajan oletusarvo olisi erilainen.
- Skaalaamattomat rekisteriarvot: Raakakokonaisluvut ilman oikeaa skaalauskerrointa tuottavat jännite- tai teholukemia, jotka näyttävät uskottavilta, mutta ovat suuruusluokkaa vääriä.
- Pitkä kaapeli kulkee ilman toistimia: RS485-signaalin laatu heikkenee yli tyypillisten toimittajan määrittelemien etäisyyksien; toistin palauttaa luotettavan ajoituksen.
- Päällekkäiset äänestysvälit: Liian aggressiivinen äänestys suuressa bussissa voi viedä hitaammin reagoivia metrejä kaistanleveyttä.
Käyttöönoton tarkistuslista ennen käyttöönottoa
Osoiteloki vahvistettu Rekisteröity kartta dokumentoitu Päätevastukset asennettu Liotustesti suoritettu Ylävirran tagit kartoitettu
Tämän tarkistuslistan käsitteleminen muodollisena allekirjoitusasiakirjana, ei epävirallisena tapana, erottaa aikataulussa valmistuvat käyttöönottoprojektit projekteista, jotka avaavat saman johtokaapin uudelleen kolme kertaa.
Usein kysytyt kysymykset
Kysymys 1: Mikä on käytännön ero Modbus RTU:n ja Modbus TCP:n välillä energianvalvontakontekstissa?
Modbus RTU toimii RS485-sarjaväylän kautta ja on yleinen mittaritasolla, kun taas Modbus TCP toimii Ethernetin kautta ja sitä käytetään tyypillisesti yhdyskäytävän ja ylävirran järjestelmien välillä. Yhdyskäytävä suorittaa muunnoksen näiden kahden välillä.
Q2: Kuinka monta metriä voi realistisesti jakaa yhden RS485-väylän?
Tekniset tiedot sallivat usein jopa 32 laitetta segmenttiä kohden ilman toistimia, mutta käytännöllinen luotettavuus pidemmillä kyselytaajuuksilla säilyy yleensä paremmin, kun laitteita segmenttiä kohden on vähemmän, erityisesti meluisissa teollisuuskohteissa.
Q3: Miksi virranlaadun analysaattori tarvitsee erilaisen dataprofiilin kuin tavallinen energiamittari?
Virranlaadun analysaattori tallentaa nopeat transienttitapahtumat ja harmonisen sisällön, jotka vaativat suurempia näytteenottotaajuuksia, joten sen rekisterisarja ja raportointitaajuus ovat rakenteeltaan erilaisia kuin vain kumulatiiviseen energiaan keskittyvän mittarin.
Q4: Voivatko eri valmistajien mittarit olla rinnakkain samassa Modbus-verkossa?
Kyllä, kunhan osoite-, baudinopeus- ja pariteettiasetukset on kohdistettu ja kunkin laitteen rekisterikartta dokumentoidaan erikseen, koska rekisterien asetteluja ei ole standardoitu eri valmistajien välillä.
Kysymys 5: Mikä on yleisin syy, miksi äskettäin käyttöön otettu yhdyskäytävä näyttää ajoittaisia tietopuutteita?
Useimmissa kenttäraporteissa pääasiallinen syy on päättämätön tai väärin ketjutettu RS485-johdotus, minkä jälkeen kyselyvälit on asetettu liian aggressiivisesti väylän laitteiden lukumäärään nähden.
