Ethernet-tiedonsiirto RJ45-portti
Modbus-TCP-protokolla
AC kolmivaiheinen mittaus
Nimellisvirta: 5A CT:illä tai 80/120/200A ulkoisilla CT:illä
Nimellisjännite: AC 3*230/400V
CE-sertifioitu
+86-18702106858 / +86-21-69156352

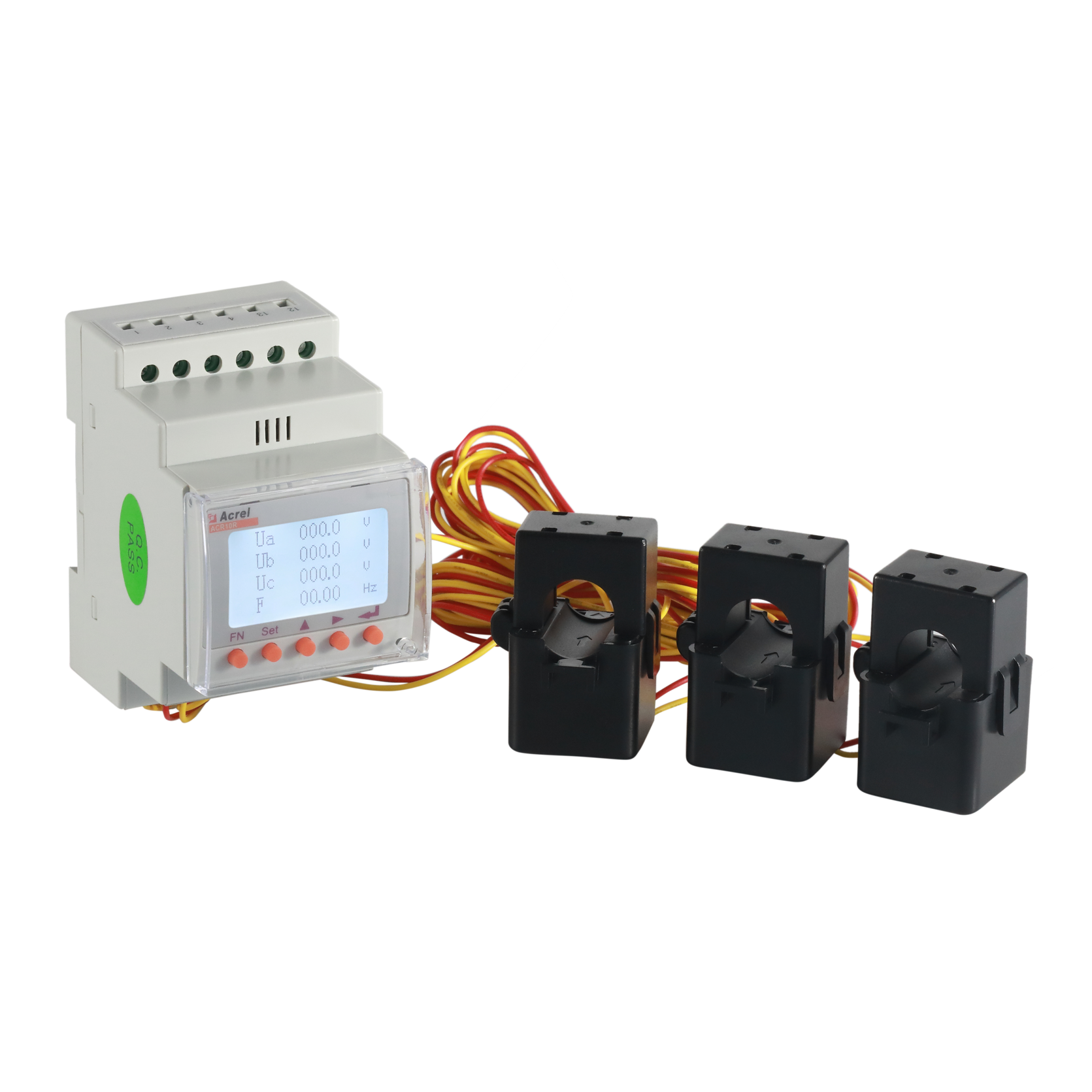

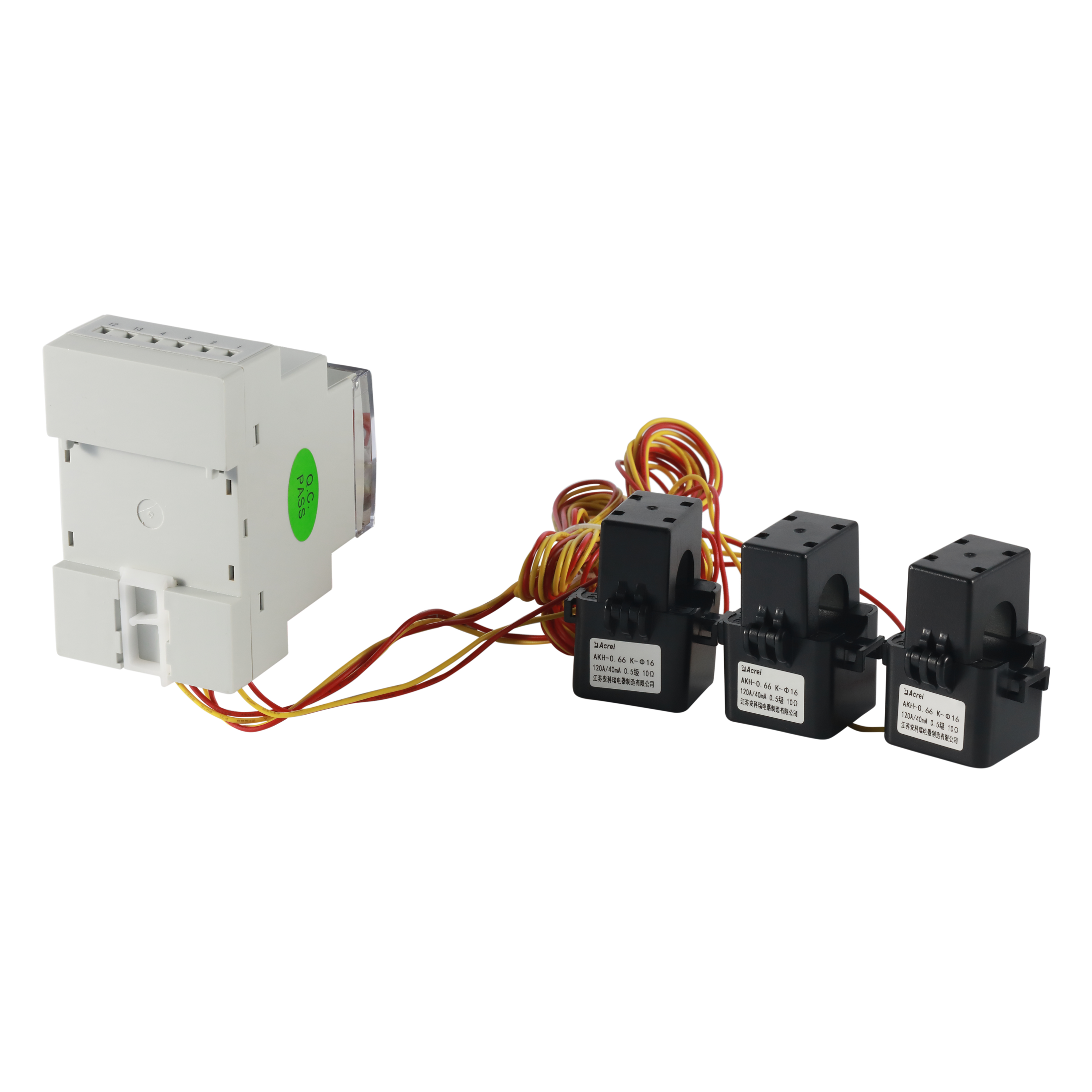

ACR10R Rail-tyyppinen monitoiminen sähkölaite on älykäs laite, joka on suunniteltu kattavaan energian valvontaan ja virranhallintaan. Se integroi tarkat mittaukset sähköisistä parametreista, kuten yksivaiheinen/kolmivaiheinen virta, jännite, pätöteho, loisteho, näennäisteho, taajuus ja tehokerroin, tarjoten reaaliaikaista tietoa energianhallintajärjestelmille. Yksi sen erottuvista ominaisuuksista on tuki Ethernet-kommunikaatiolle Modbus-TCP-protokollalla, mikä mahdollistaa saumattoman integroinnin nykyaikaisiin teollisuusautomaatioverkkoihin. Laite voidaan asentaa helposti paikan päällä käyttämällä DIN-kiskokiinnitystä ja split-core-virtamuuntajaa, mikä eliminoi virtakiskojen irrottamisen tarpeen ja vähentää asennusaikaa ja työvoimakustannuksia. Sen LCD-näytön ja intuitiivisen painikeliittymän avulla käyttäjät voivat konfiguroida parametreja ja valvoa toimintoja paikallisesti, kun taas relelähdöt ja kytkintulot tarjoavat etäsignalointi- ja ohjausominaisuudet. Se on suunniteltu vaativiin teollisuusympäristöihin, ja se sopii erinomaisesti energiatehokkaisiin jälkiasennuksiin paljon energiaa kuluttavilla aloilla, kuten sulatuksessa, raudan ja teräksen tuotannossa sekä puolijohteissa. Lisäksi se tukee sovelluksia, kuten hajautetun aurinkosähkötehon seurantaa ja energian kysynnän hallintaa. Laajan käyttölämpötila-alueen ja korkeiden turvallisuusstandardien ansiosta ACR10R yhdistää luotettavuuden, monipuolisuuden ja helppokäyttöisyyden erilaisiin tehonvalvontatarpeisiin.
Toiminnot:
| Malli | ACR10R-(DxxT)E4S | ACR10R-(DxxT)ES | |
| Toiminto | |||
| Näyttötapa | LCD (kenttä LCD) | ■ | ■ |
| Mittausparametrit | Virta/jännite/taajuus/tehokerroin | ■ | ■ |
| Aktiivinen/loisteho/näennäisteho | ■ | ■ | |
| Neljän kvadrantin tehon mittaus | ■ | ■ | |
| Suurin kysyntä | ■ | ■ | |
| Monimutkainen tehonmittaus | ■ | ■ | |
| Tietojen kirjaaminen | Tapahtumaloki | □ | |
| Hälytys | □ | ||
| Sisäänrakennettu kello | ■ | ■ | |
| Viestintä | RS485 liitäntä | ■ | ■ |
| Ethernet-liitäntä | □ | ||
| RJ45 liitäntä | □ | ||
| Valinnainen toiminto (valitse yksi) | Relelähtö (2DO) | A1 (B1 tai C1) | |
| (4DI 2DO tai 4DI EP)* | |||
| Viestintä | Kytkentätulo (4DI) | ■ | |
| Valinnainen toiminto (valitse yksi) | Pulssilähtö (2 kanavaa) | A1 (B1 tai C1) | |
| (4DI 2DO tai 4DI EP)* | |||
| Tekniset parametrit | Indikaattorit | |||
| Syöte | Ruudukko | kolmivaiheinen nelijohdin | ||
| Taajuus | 45～65Hz | |||
| Jännite | Nimellisjännite: 220V/380V (400V) | |||
| Ylikuormitus: 1,2 kertaa nimellisjännite (jatkuva); 2 kertaa nimellisjännite, joka kestää 1 sekunnin | ||||
| Virrankulutus: alle 0,2 VA | ||||
| Nykyinen | Arvosana: ulkoisella muuntajalla 80A/26.7mA, 120A/40mA, 200A/66.66mA | |||
| Sisäänrakennettu keskinäinen anturi: 5A | ||||
| Ylikuormitus: 1,2 kertaa nimellisvirta (jatkuva); 10 kertaa nimellisvirta, joka kestää 1 sekunnin | ||||
| Virrankulutus: alle 0,2 VA | ||||
| Lähtö | Sähkö | Lähtö mode:Open collector optocoupler pulse, 2-way output | ||
| Kolmivaiheinen | Pulssivakio: 100 imp/kWh | |||
| Viestintä | RS485-liitäntä, Modbus-RTU, Ethernet (valinnainen) | |||
| Näyttö | LCD | |||
| Toiminto | Päällä Off Volume | Syöte | 4 kuivakosketintuloa (valinnainen) | |
| Lähtö | Lähtö mode: 2-way relay normally open contact output（Optional） | |||
| Kosketinkapasiteetti: AC 250V/3A, DC 30V/3A | ||||
| Mittaustarkkuus | 0,5 tasoa, reaktiivinen energia: 2 tasoa, muu: 1 taso | |||
| Virtalähde | AC85～265V virrankulutus≤10VA | |||
| Turvallisuus | Tehotaajuuden kestojännite | AC2kV teho//kytkentälähdön//virtatulon ja jännitetulon//kommunikaatio//pulssilähdön//kytkentätulon välillä 1min. | ||
| Virtalähde//switching output//current input and voltage input between two two AC2kV 1min. | ||||
| AC1kV tiedonsiirron//pulssilähdön//kytkentätulon kaksi kertaa 1min välillä. | ||||
| Eristävä vastus | Syöte and output to chassis >100MΩ | |||
| Ympäristö | Käyttölämpötila: -10℃～ 55℃（Työlämpötilan raja: -20℃～ 65℃）；Säilytyslämpötila: -25℃～ 70℃ | |||
| Suhteellinen kosteus: 5%～95% ei kondensoituvaa; korkeus: ≤2500m | ||||
