Nimellisvirta: 80A/120A CT:iltä
MID-sertifioitu
100 ms nopea vasteaika
Nimellisjännite: AC 230V
Korkea tarkkuusluokka 0,5S

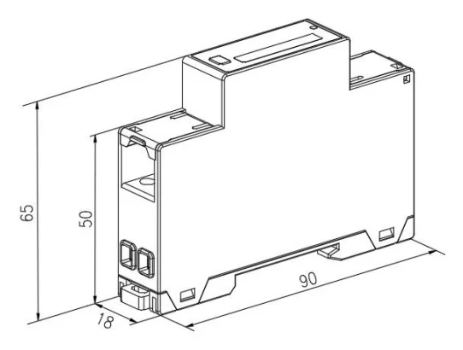

Ultra Thin One Module 18mm
+86-18702106858 / +86-21-69156352

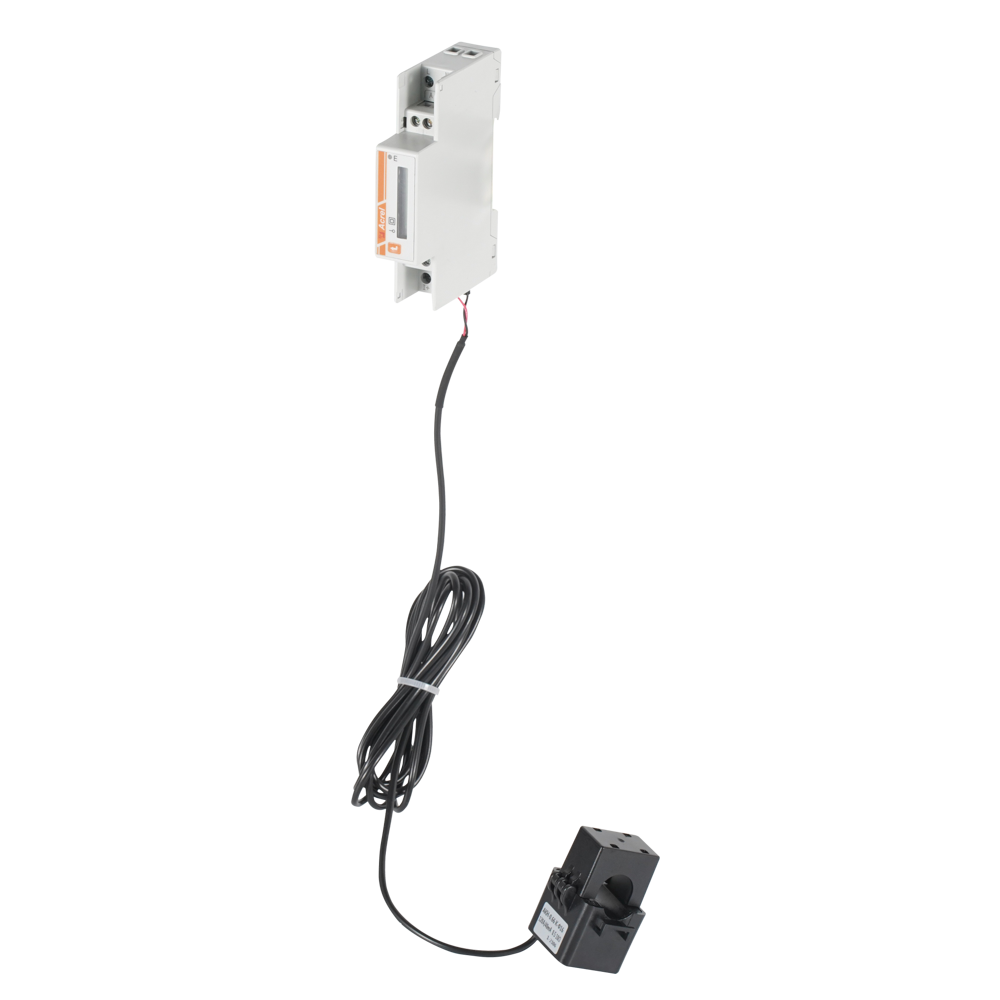

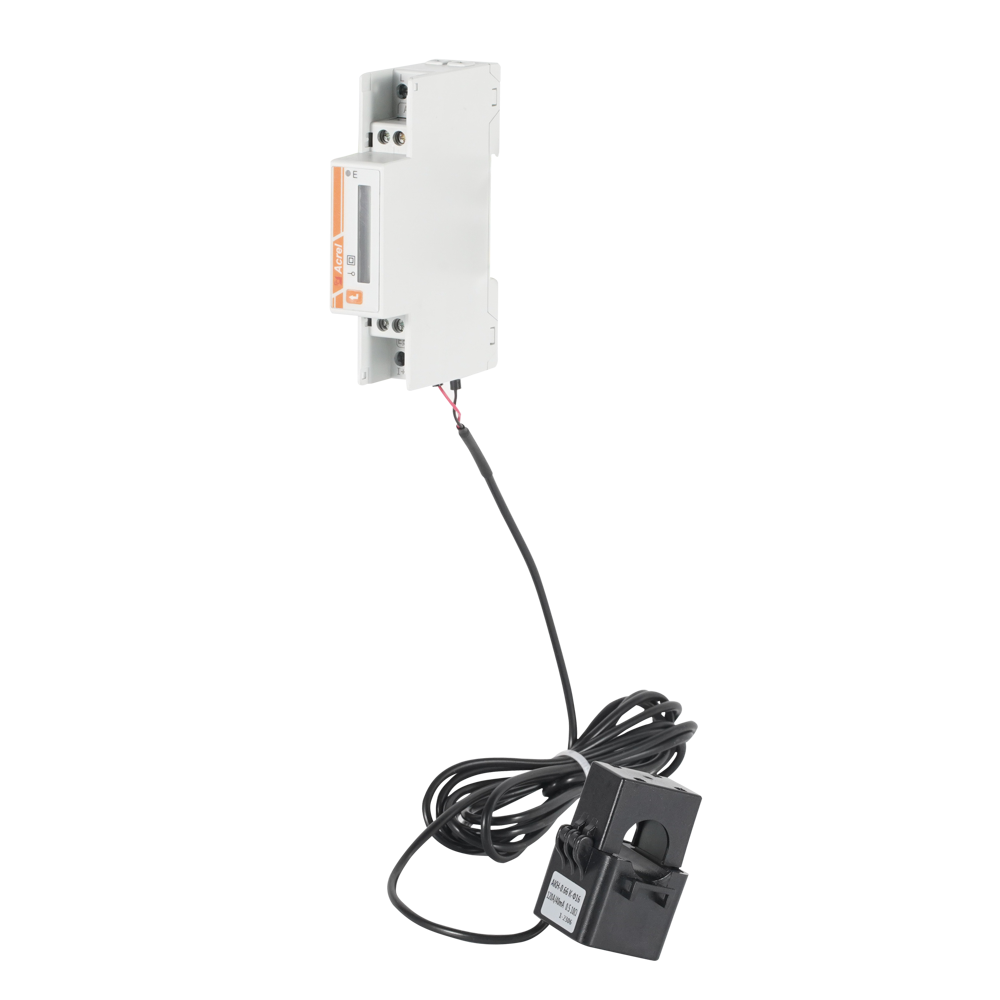

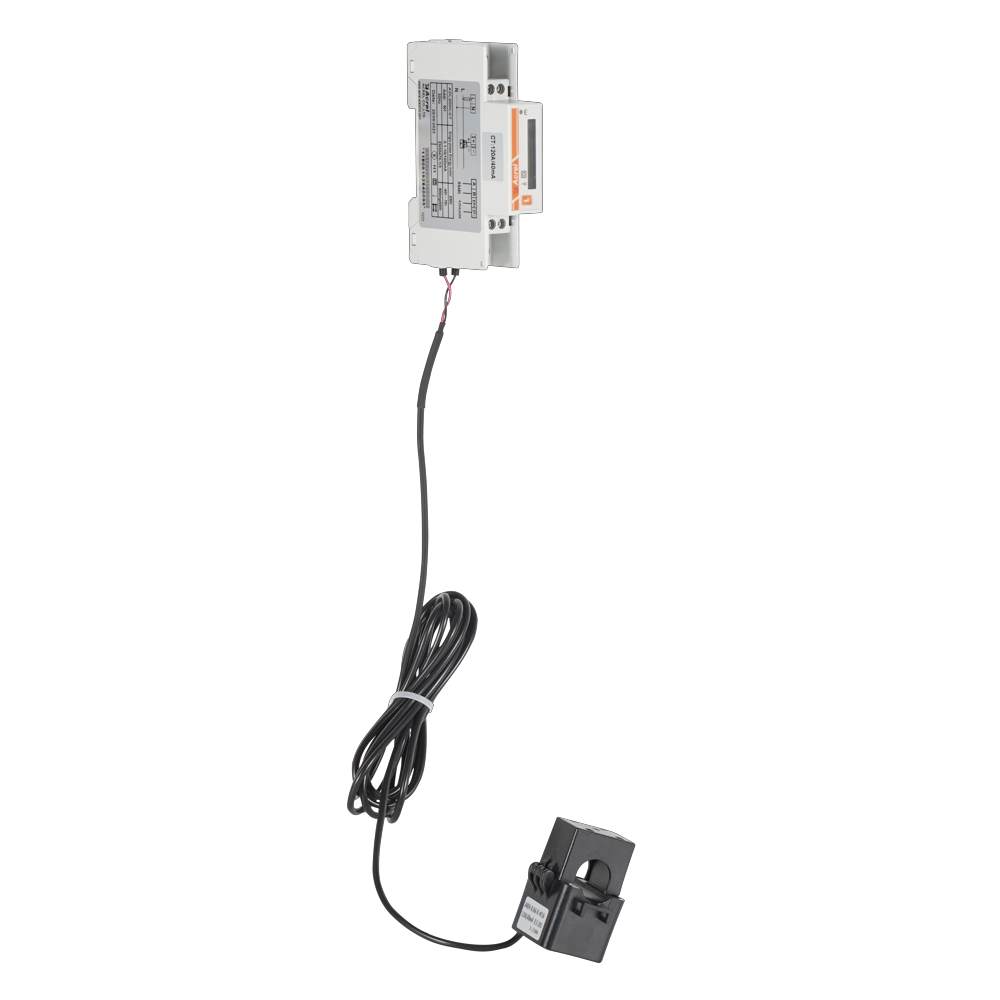

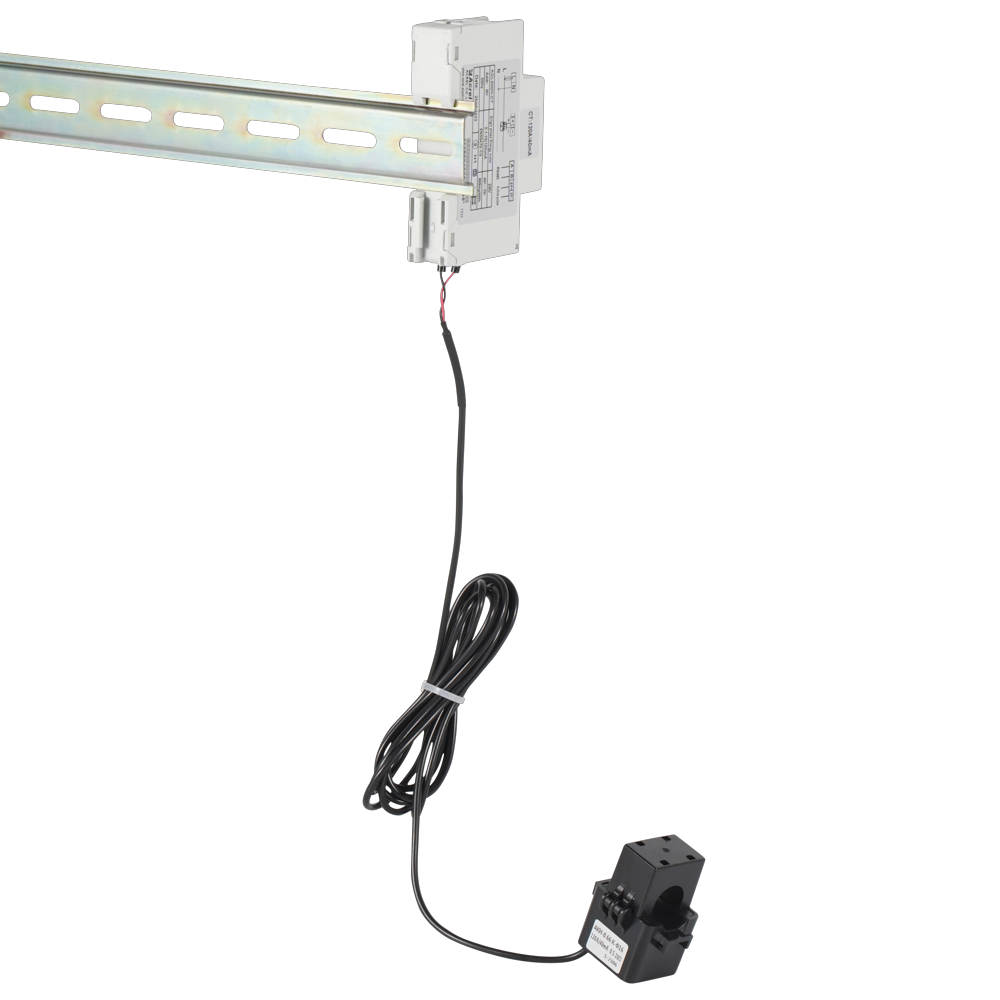

ADL-sarjan DIN-kiskoon asennettava monitoiminen sähköenergiamittari on älykäs laite, joka on suunniteltu uusiin energiantuotantojärjestelmiin, mukaan lukien aurinkosähköverkkoon kytketyt, mikroinvertterit, energian varastointi- ja AC-kytkentäjärjestelmät.
Tämä tuote tarjoaa korkean tarkkuuden mittauksen, kompaktin rakenteen, nopean vasteen ja helpon asennuksen. Se voi ottaa näytteitä, mitata ja valvoa tehoparametreja ollessaan yhteydessä invertteriin tai energianhallintajärjestelmiin (EMS). Tärkeimmät ominaisuudet ovat käänteisen tehovirran estäminen, sähköntuotannon säätely sekä akun latauksen ja purkamisen hallinta reaaliaikaisen ja kertyneen sähköenergian perusteella.
Lisäksi se tukee kaksisuuntaista mittausta ja kotitalouksien hajautettua aurinkosähköenergian hallintaa, mikä varmistaa tehokkaan ja älykkään energian käytön.
| Tuote | Parametrit | ||
| Mallisarja | ADL200N-CT | ||
| Mittaus | Ruudukko | Yksivaiheinen | |
| Jännite | Nimellisjännite | AC 230 V | |
| Tuloalue | ± 2 0 % | ||
| Ylikuormitus | 1,2 kertaa arvosana ( jatkuvaa ) | ||
| 2 kertaa arvosana 1 sekunnin ajan | |||
| Virrankulutus | < 2W ， < 10 VA | ||
| Tarkkuusluokka | Virhe ±0,5 % | ||
| Nykyinen | Tulovirta | AC 0,5-10(80)A ， AC 0,5-10( 120 ) A | |
| Ylikuormitus | 1.2 kertaa arvosana (jatkuva) | ||
| 2 kertaa arvosana 1 sekunnin ajan | |||
| Virrankulutus | < 1W ， < 1 VA | ||
| Tarkkuusluokka | Virhe ±0,5 % | ||
| Tehoa | Aktiivinen, lois-, näennäisteho, virhe ±0,5 % | ||
| Ruudukko frequency | 5 0/ 6 0 Hz, virhe ±0,5 % | ||
| Vastausprosentti | ≤100ms (jännite, virta, teho) | ||
| ≤1s (sähköenergia) | |||
| Mittaus category | CAT III | ||
| Ylijännitetaso | OVC III | ||
| Mittaus | Sähköenergia | Aktiivinen energia ： C neiti B | |
| Reaktiivinen energia ( C neiti 2 accuracy) | |||
| Virrankulutus | ≤ 2W | ||
| Sähkömagneettinen yhteensopivuus | E2 | ||
| Turvallisuus | Tehoa frequency withstand voltage | Tiedonsiirron ja signaalitulon välillä AC3kV 1min | |
| Eristysvastus | Tulo- ja lähtöliittimet koteloon >100MΩ | ||
| Viestintä | Käyttöliittymä ja tiedonsiirtoprotokolla | RS485-liitäntä ja Modbus RTU -protokolla | |
| Viestintä address range | Modbus RTU:1 ~ 247 ； | ||
| Tiedonsiirtonopeus | Tuki 1200bps-38400bps | ||
| Ympäristö | Käyttölämpötila | -40℃ ～ 70℃ | |
| Varastointilämpötila | -40℃ ～ 8 0℃ | ||
| Suhteellinen kosteus | ≤95 % (ilman kondensaatiota) | ||
| "Ei sovellu kosteisiin tiloihin" | |||
| Korkeus | ≤ 20 00m | ||
| Vakio | EN IEC 61010-1:2010 Mittaus-, ohjaus- ja laboratoriokäyttöön tarkoitettujen sähkölaitteiden turvallisuusvaatimukset - Osa 1: Yleiset vaatimukset | ||
| EN IEC 61010-2-030:2010 Turvallisuusvaatimukset mittaus-, ohjaus- ja laboratoriokäyttöön tarkoitetuille sähkölaitteille - Osa 2-030: Erityisvaatimukset laitteille, joissa on testaus- tai mittauspiirejä | |||
| EN IEC 61326-1:2021 Mittaus-, ohjaus- ja laboratoriokäyttöön tarkoitetut sähkölaitteet - EMC-vaatimukset - Osa 1: Yleiset vaatimukset | |||
| EN IEC 61326-2-1:2021 Mittaus-, ohjaus- ja laboratoriokäyttöön tarkoitetut sähkölaitteet - EMC-vaatimukset - Osa 2-1: Erityisvaatimukset sähkömagneettisen yhteensopivuuden testaukselle mittaus-, ohjaus- ja laboratoriokäyttöön tarkoitetuille sähkölaitteille | |||
| EN 50470-3 Sähkönmittauslaitteet (vaihtovirta) - Osa 3: Erityisvaatimukset - Staattiset pätöenergian mittarit (luokkaindeksit A, B ja C) | |||
| IP-suojaus | IP 51 （ On asennettava sopivaan IP-luokiteltuun koteloon ） | ||
| Saastumisaste | II | ||
| UC Tutkinto | III | ||
| Asennusympäristö | Sisäkäyttöön | ||
| Suojaa Tutkinto | Luokka II (kaksoiseristys) | ||
| Käyttöympäristö | Kaappi asennettu (Ulkokuoreen ei saa koskea) | ||
| Taso | M1 | ||
| CT-turvallisuus | Eristysvastus: greater than 1000 M Ω normaaleissa olosuhteissa ； | ||
| Sähköinen lujuusvastus: Se kestää 4000 V, 50 Hz tehotaajuuden 1 minuutin ajan ； | |||
| Palonsuojaus: UL94-V0-tason mukainen ； | |||
