Palvelinkeskuksen AC-tulolinja
Itsenäinen 2 kanavaa Kolmivaiheinen sisääntulo
2.–63. harmoninen
8DI 4DO 1 Temp. ja Kosteus
Ethernet-yhteys (valinnainen)
3-kanavainen RS485-yhteys
+86-18702106858 / +86-21-69156352

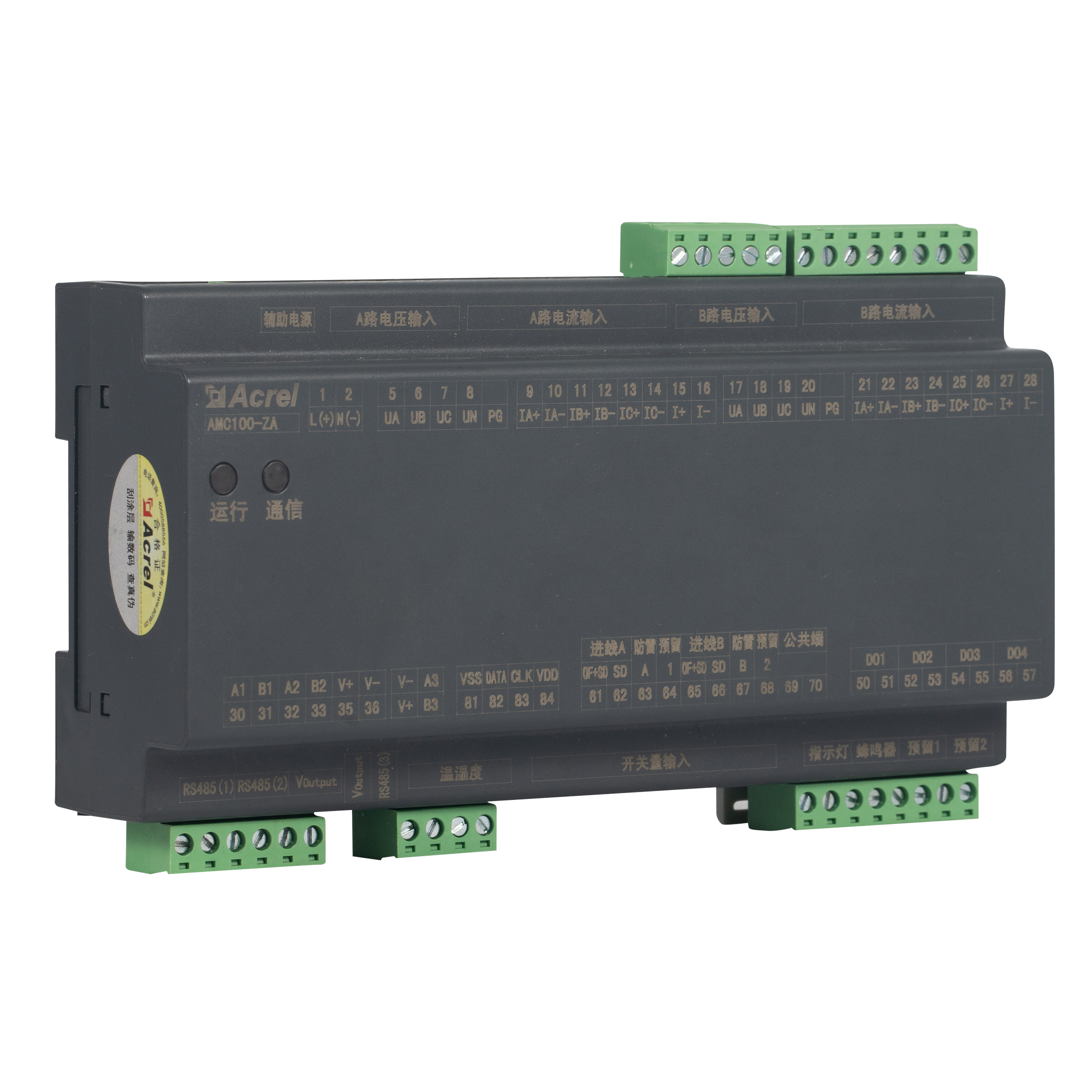

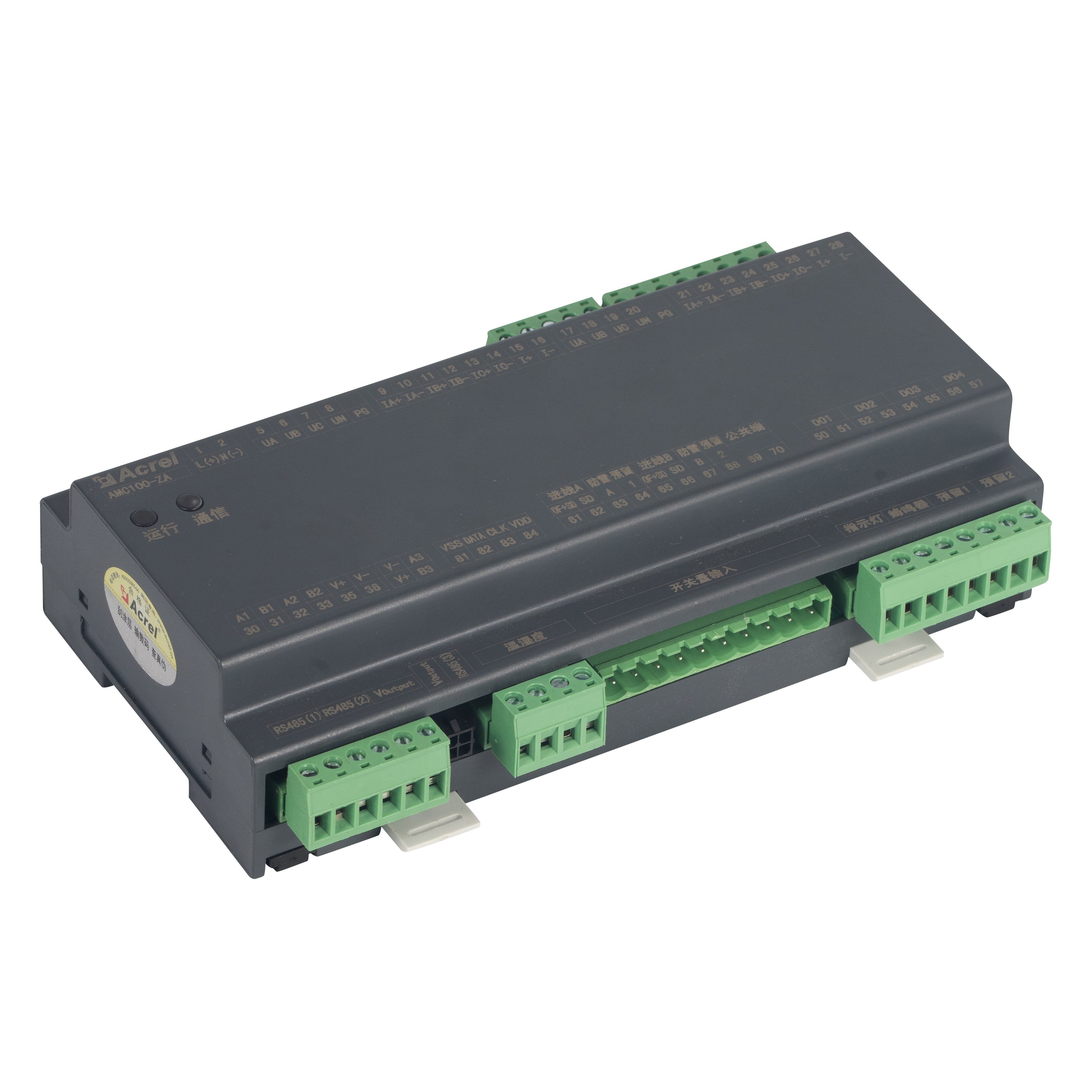

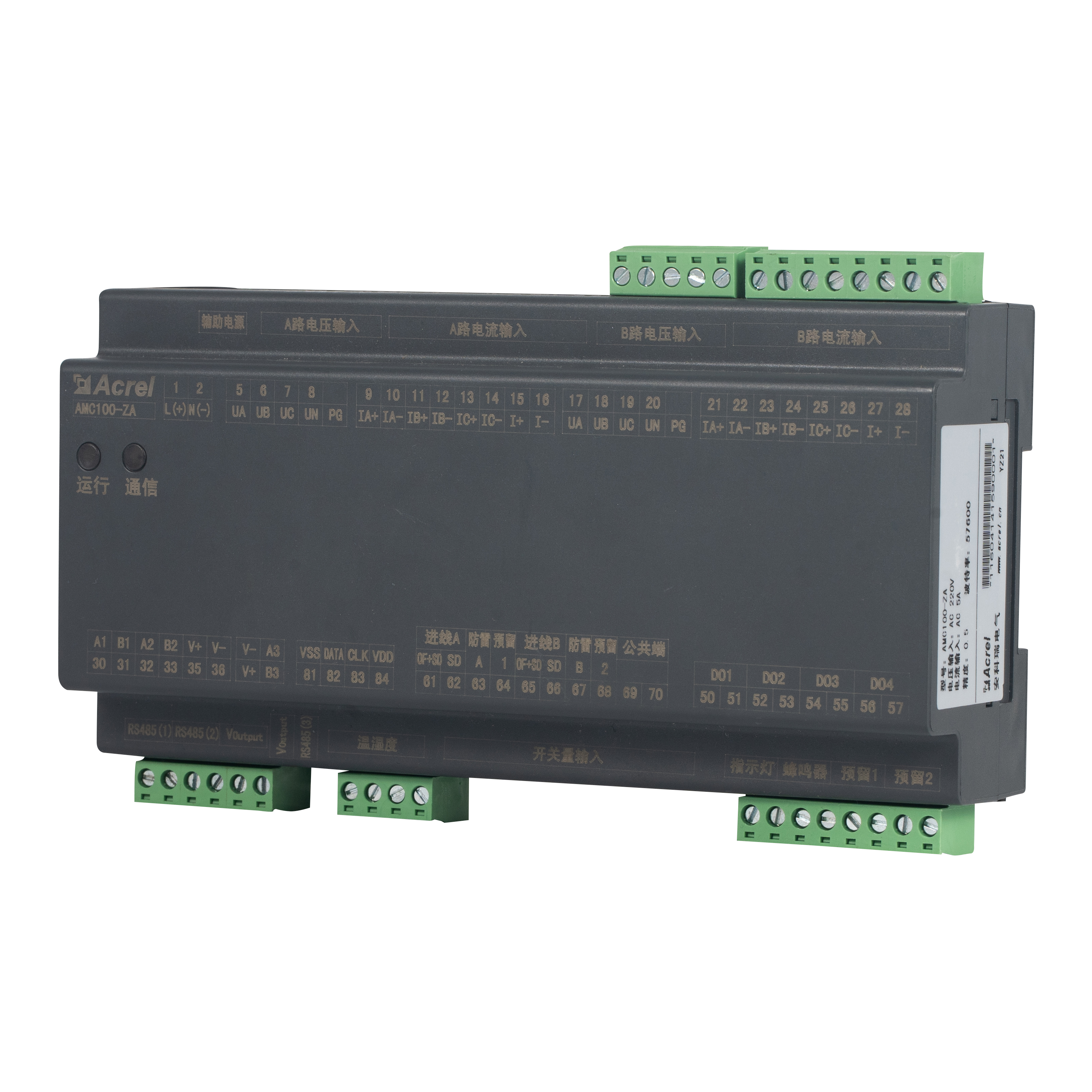

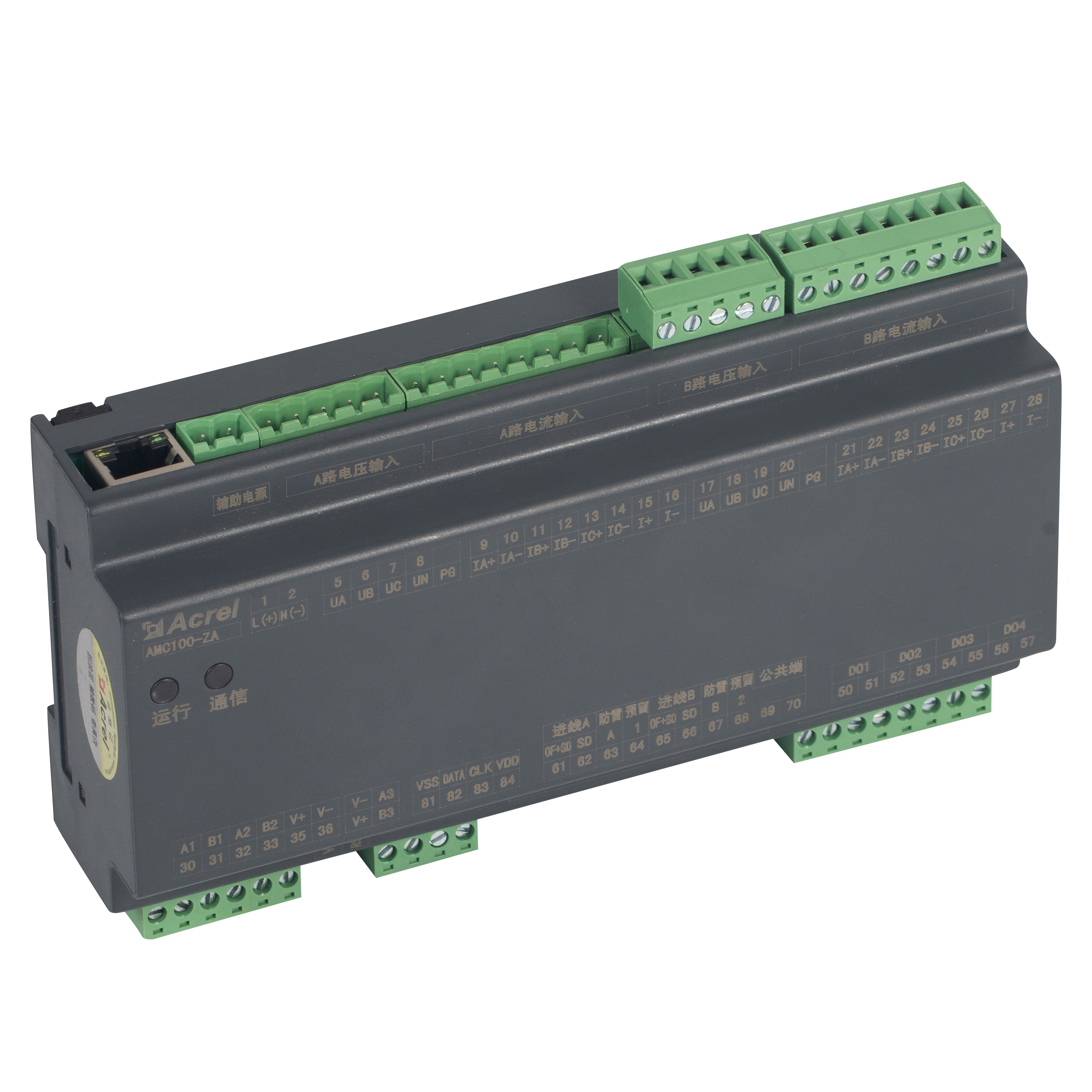

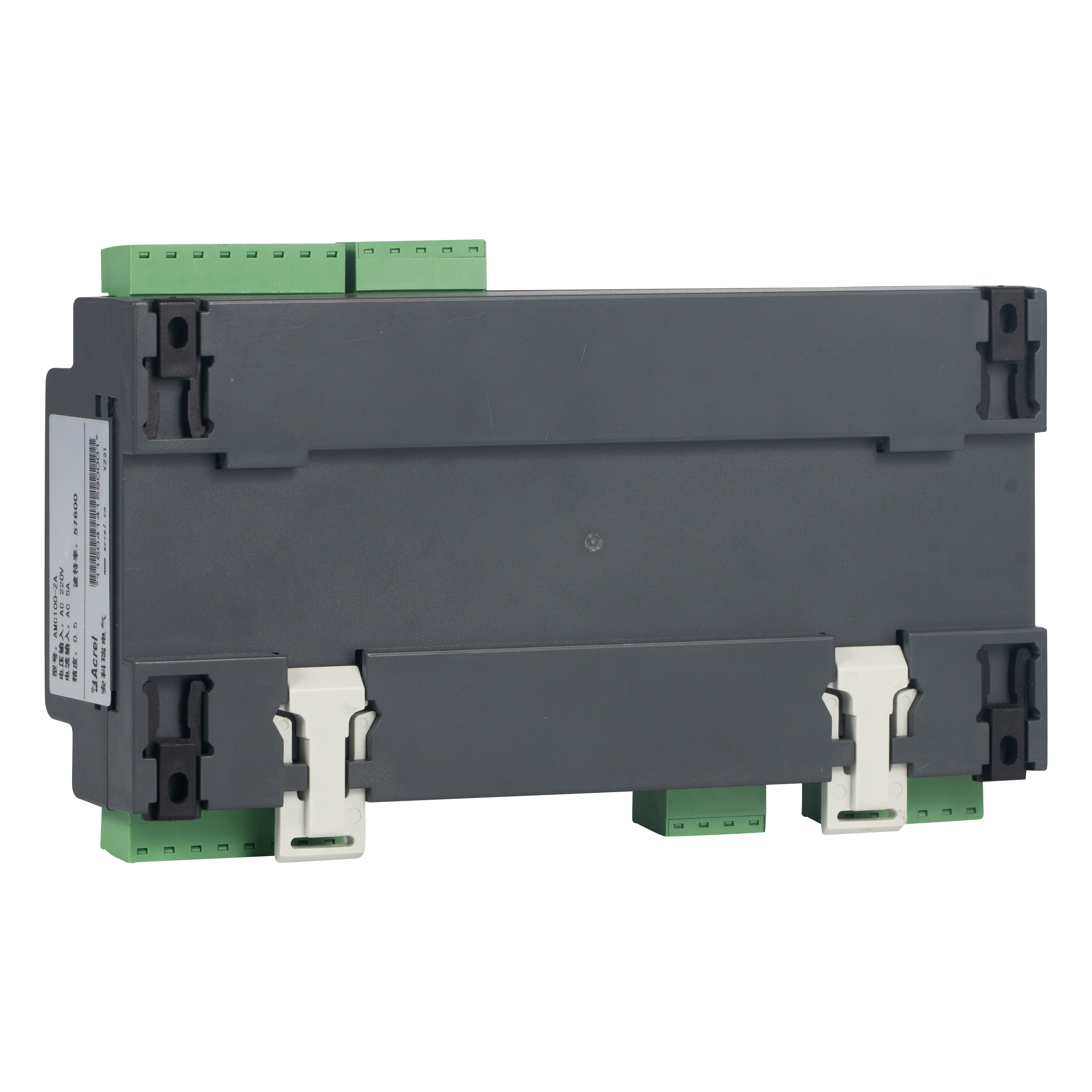

AMC100-ZA on Acrelin DIN-kiskolla varustettu AC-tarkka tehonjakeluvalvontayksikkö, joka on suunniteltu datakeskusten palvelintelineisiin. Se seuraa samanaikaisesti täydellisiä sähköparametreja A B-kaksois-kolmivaihesyötöille, 192 lähtevälle piirille, 8 DI / 4 DO -tilapisteelle, 2 vuotokanavalle, 1 lämpötila-kosteusanturi ja 63 harmonista. Kolme RS485 Modbus-RTU -porttia mahdollistavat saumattoman BMS/DCIM-integroinnin. Kompakti 180 mm:n kotelo, ±0,5 % tarkkuus, kanavakohtaiset hälytyskynnykset ja välitön äänivalovaroitus vähentävät energian hukkaa ja seisokkeja, mikä tekee siitä vihreän datakeskuksen AC-väylä- tai PDU-valvontaratkaisujen skaalautuvan sydämen.
| Malli | AMC100-ZA | |
| Mittausparametrit | Jännite, virta, taajuus, pätöteho, loisteho, tehokerroin, pätöenergia, loisenergia, nollasta maahan -jännite, vuotovirta ja nollasekvenssivirta, harmonisten kokonaispitoisuus (THD), 2-63 harmonista, virran ja jännitteen epätasapaino, ympäristön lämpötila ja kosteus | |
| Väylän jännite | Arvioitu | 220 VAC |
| Mittausalue | ±20 % | |
| Ylikuormitus | Hetkellinen jännite 2 kertaa/s | |
| Nykyinen tulopiiri | Arvioitu | Toissijainen 5A |
| Alue | 0～6A | |
| Ylikuormitus | Jatkuva 1,2 kertaa, hetkellinen 10 kertaa/s | |
| Lämpötila ja kosteus | Lämpötila-alue | -40℃～ 99℃ |
| Kosteusalue | 20 % - 90 % | |
| Tulotaajuus | AC45～65Hz | |
|
Mittaustarkkuus
| Tuleva linja | Jännite/virtataso 0,2, pätöteho/energiataso 0,5, loisteho/energiataso 1 |
| Lämpötila | ±1℃ | |
| Kosteus | ±5 % | |
| Aputeho | AMC100-ZA: signaali virran ottamiseksi (≤15 W) AMC100-ZA-P220: 220V riippumaton virtalähde AMC100-ZA-P24: DC 12-24V riippumaton virtalähde | |
|
Ympäristö
| Lämpötila | Työ: -20℃～150℃ Varastointi: -25℃～70℃ |
| Kosteus | Suhteellinen kosteus ≤ 93 % | |
| korkeus | ≤2500m | |
| Vaihda lähtö | 4 kanavaa 3A 250VAC/3A 30VDC | |
| Vaihda tuloa | 8 kuivaa solmua | |
| Viestintä | 1 eristetty RS485/Modbus-RTU taustajärjestelmään 1 RS485/Modbus-RTU kosketusnäyttöön 1 RS485/Modbus-RTU-liitäntä alavirran moduuli Valinnainen 1-kanavainen Ethernet-tiedonsiirtotoiminto | |
| Asennusmenetelmä | DIN35mm kiskoon tai pohjalevyn asennus | |
| Suojaustaso | IP20 | |
| Saasteen taso | 2 | |
|
Turvallisuus
| Eristys | Eristysvastus kaikkien liittimien ja vaipan johtavien osien välillä on vähintään 100MΩ |
| Kestää jännitettä | Jännite- ja virtasignaali//B jännite ja virtasignaali//kytkimen lähtö//eristetty tietoliikenneportti//muiden porttien välinen AC2kV 1min, kytkimen tulon ja muiden porttien tulee olla AC0,5kV 1min, vuotovirran tulee olla alle 2mA, ei vikaa tai flashover-ilmiötä. | |
|
Sähkömagneettinen yhteensopivuus
| Antistaattinen häiriö | Taso 4 |
| Antisähköinen nopea transienttipurske | Taso 3 | |
| Ylijännitesuojahäiriöt | Taso 4 | |
| Radiotaajuisen sähkömagneettisen kentän säteilyn kestävyys | Taso 3 | |

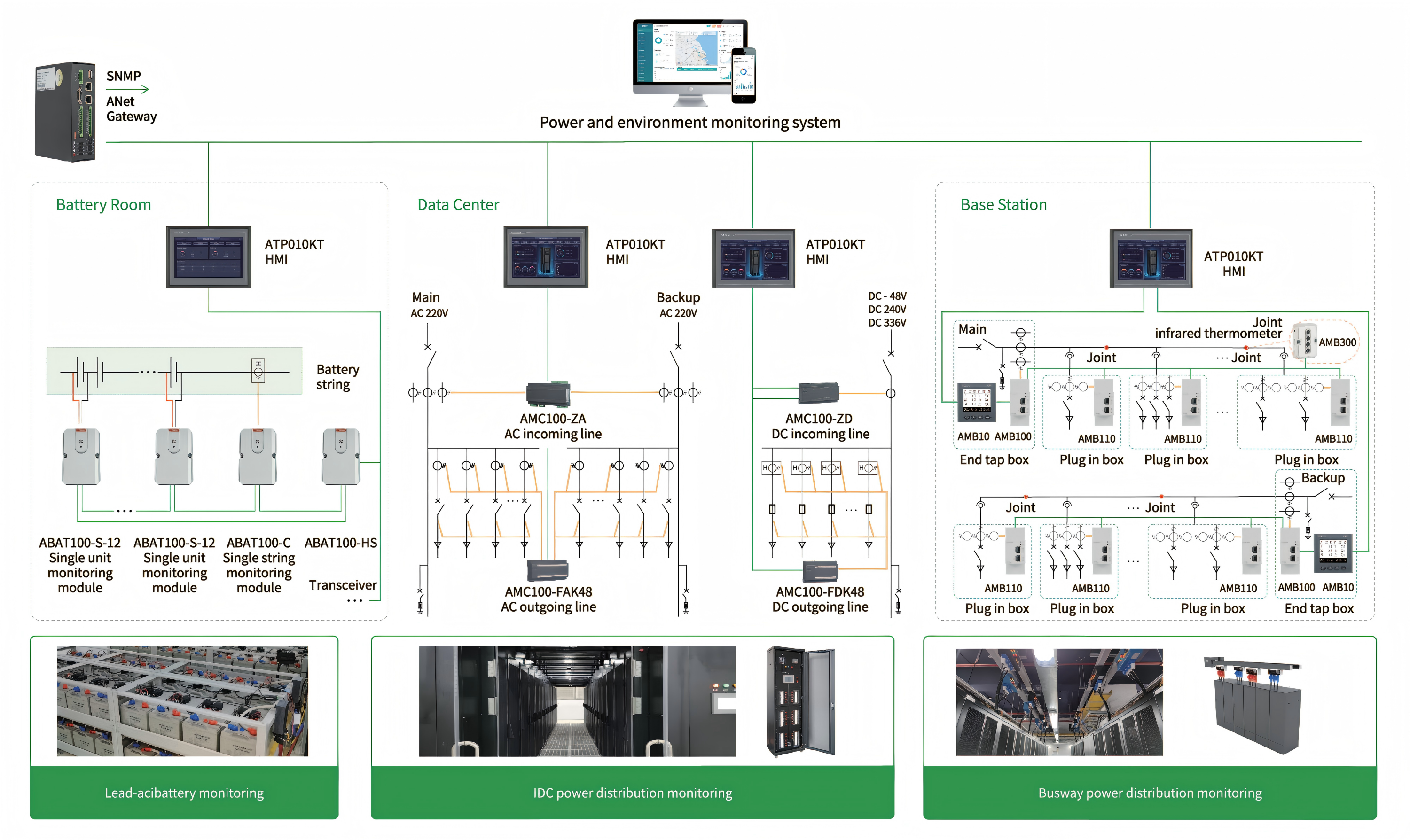

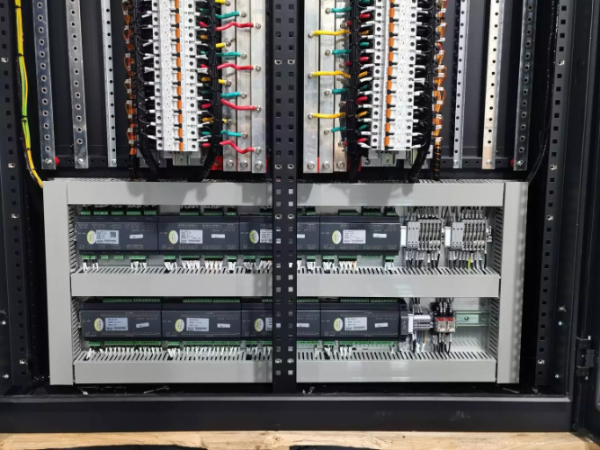

Palvelinkeskuksen EMS-ratkaisu
Nimellisvirta 80A suoraan
MID-sertifioitu
Korkea tarkkuusluokka C
35mm DIN-kiskoon asennettu
Pulssilähtö
4 moduulia 72mm leveys
IoT-energianhallinta, tehdas, koulu

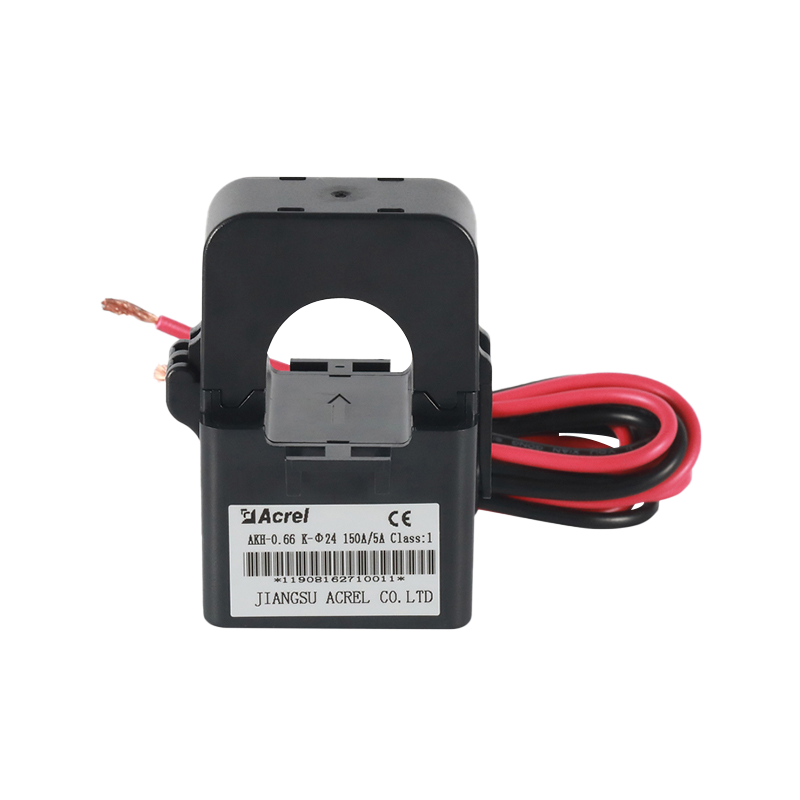

Split Core
