IEC61557-8
Nimellisjännite: 50V ~ 1000V
CHAdeMO 3.0:n ja yhdistetyn latausjärjestelmän (CCS) mukainen
Ali- ja ylijännitteen tunnistus
Pysäytystila mittauspulssigeneraattorin poistamiseksi käytöstä
+86-18702106858 / +86-21-69156352

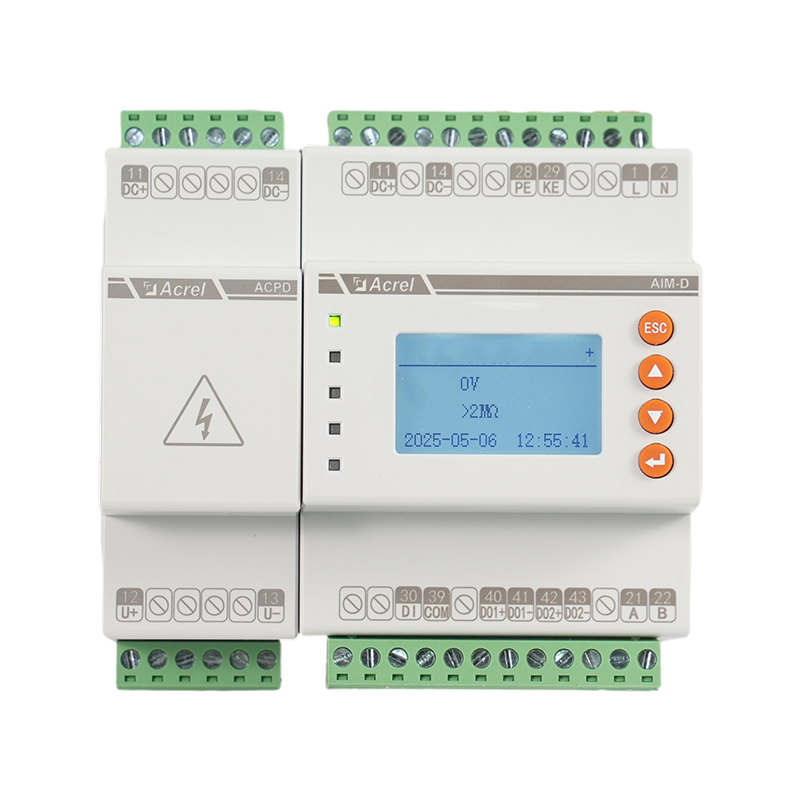

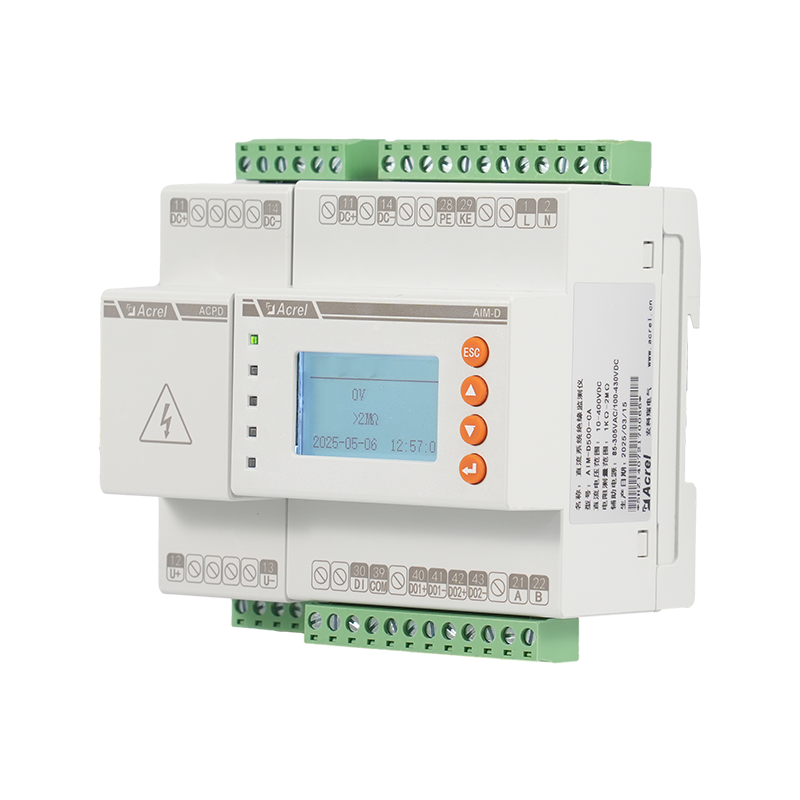

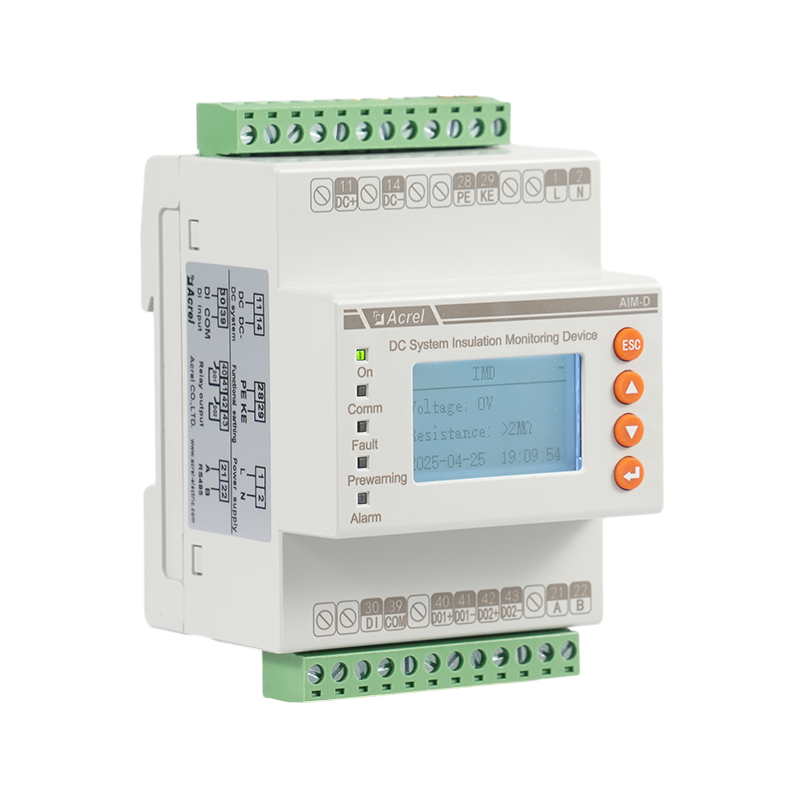

Acrel AIM-D500-CA DC-eristysmonitori on huippuluokan laite, joka on suunniteltu 0-1000 V DC -järjestelmiin ja varmistaa virransyötön turvallisuuden seuraamalla jatkuvasti IT-järjestelmien eristysvastusta.
Se täyttää standardin IEC 61557-8 vaatimukset ja on yhteensopiva yhdistetyn latausjärjestelmän (CCS) ja CHAdeMO 3.0 -standardin kanssa.

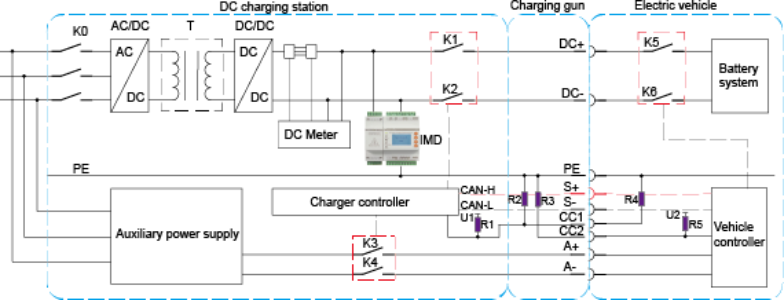

Se voi valvoa DC-latausasemien eristysvastusta, joiden nimellisjännitealue on 50 V - 1000 V.

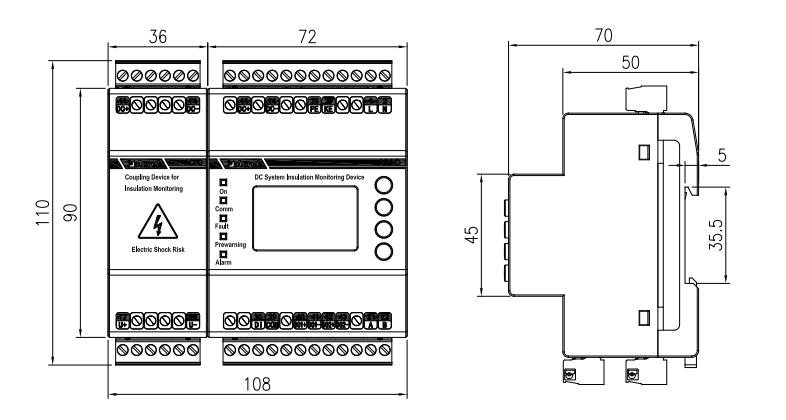

Laitteessa on neljän moduulin kotelo ja DIN-kiskoasennus, joten se on helppo asentaa ja integroida olemassa oleviin järjestelmiin.
Sillä on myös kyky mitata järjestelmän jännitettä ja havaita ali- ja ylijänniteolosuhteet.
Sen pysäytystilan avulla käyttäjät voivat poistaa mittauspulssigeneraattorin käytöstä Modbus-protokollan kautta, laitevalikon kautta tai käyttämällä ulkoista painiketta.

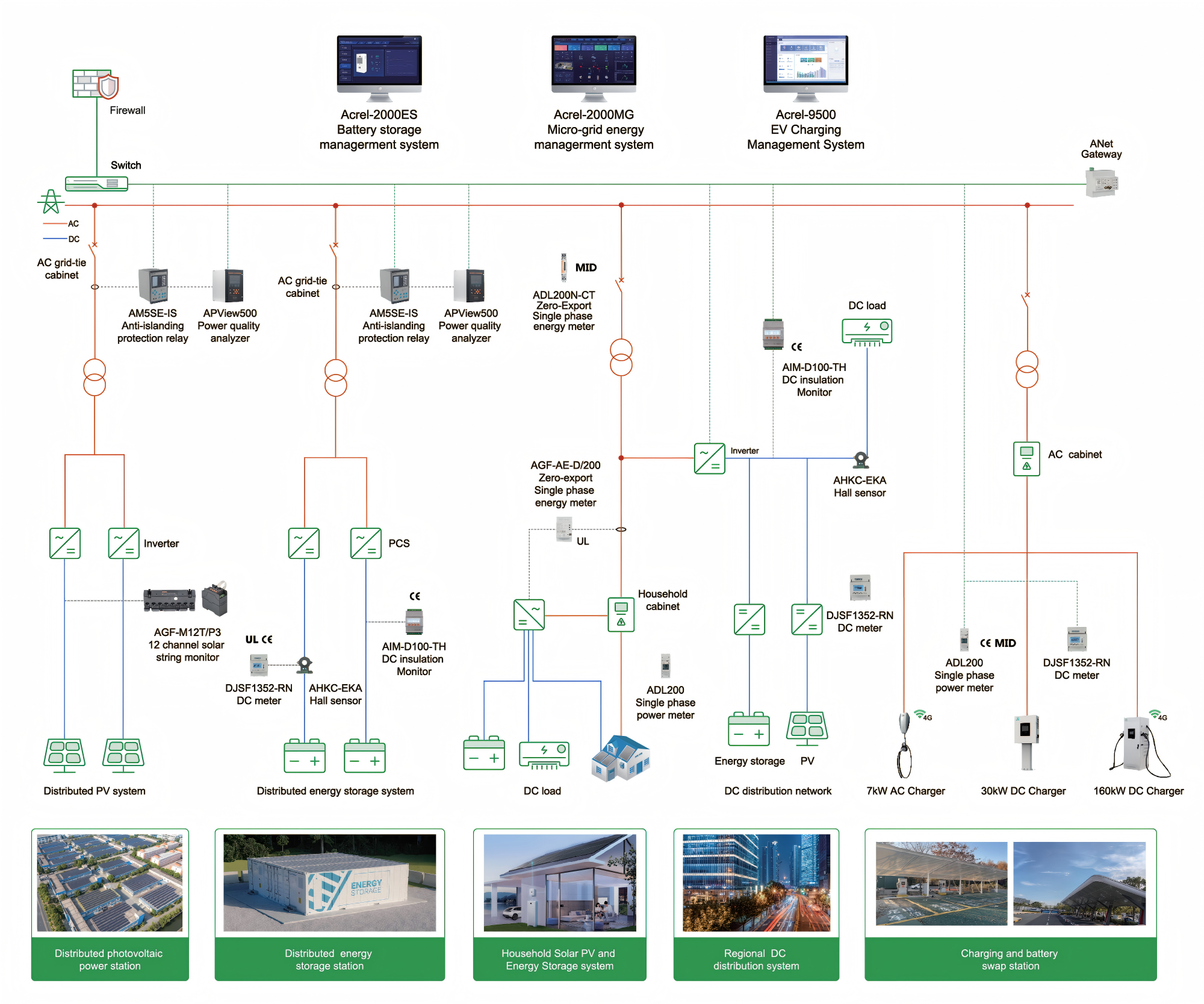

AIM-D500-CA on ihanteellinen ratkaisu sovelluksiin, kuten voimalaitoksiin, sähköasemiin, sähkölaturiin, UPS-järjestelmiin ja aurinkosähköjärjestelmiin.
| Tuote | Parametri | |
| Syöttöjännite | Syöttöjännite Us | AC/DC 85~265V |
| Taajuus | 50/60 Hz | |
| Virrankulutus | ≤ 5 W | |

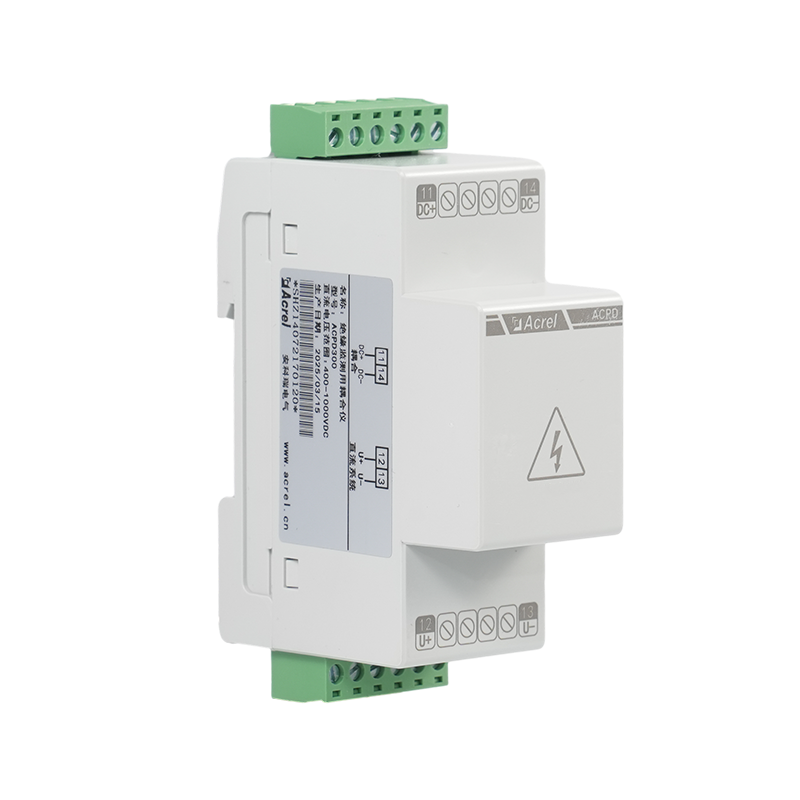

| IT-järjestelmää valvotaan | Nimellinen järjestelmäjännite ACPD300:lla, Un | DC 50 … 1000V |
| Nimellinen järjestelmäjännite ilman ACPD300, Un | DC 50 … 400V | |
| Vastausarvot | Vastearvo (eristyksen esivaroitus) | Eristys hälytyksen raja-arvo … 2 milj Ω |
| Vastearvo (eristyshälytys) | 1k Ω… 2 milj Ω | |
| Suhteellinen epävarmuus | ± 15 % ± 2k Ω | |
| Alijännite havaitseminen | (80 % ~ 100 %) Ei (pois) * | |
| Ylijännitteen tunnistus | (100 % ~ 120 %) Ei (pois) * | |
| tarkkuus | 1 % ± 1V | |
| CCS- ja CHAdeMO 3.0 -tila | Järjestelmän sallittu vuotokapasitanssi | ≤ 20 μF |
| Eristysvastuksen mittaus- ja näyttöalue | 1k Ω… 2 milj Ω | |
| Mittaus epävarmuus / Suhteellinen epävarmuus | C e ≤ 5 μF : ± 15 % ± 2 k Ω | |
| C e >5 μF ja R F >100k Ω : ± 15 % | ||
| Vastausaika | ≤ 10s | |
| Käyttöliittymä | RS485/Modbus-RTU | |
| Relelähtö | 2 x 1 n/o kosketin, AC 250V,3A,DC 30V,5A | |
| Ympäristö | O käyttölämpötila | - 1 0 ℃ ~ 55 ℃ |
| S säilytyslämpötila | - 2 0 ℃ ~ 70 ℃ | |
| H kosteus | ≤95 % RH , ei kondensaatiota ja syövyttävää kaasua | |
| A korkeus | ≤2000m | |
| paino | AIM-D500-CA | 244,3 g |
| ACPD300 | 86,1 g | |
| Sertifiointi | CE, IEC, RoHS | |
