AC kolmivaiheinen mittaus
Tulovirta: 5A/1A CT:iltä
THD 2-31 harmoniikalla
Ture RNS -mittaus
4DI & 2DO
Pulssilähtö
+86-18702106858 / +86-21-69156352

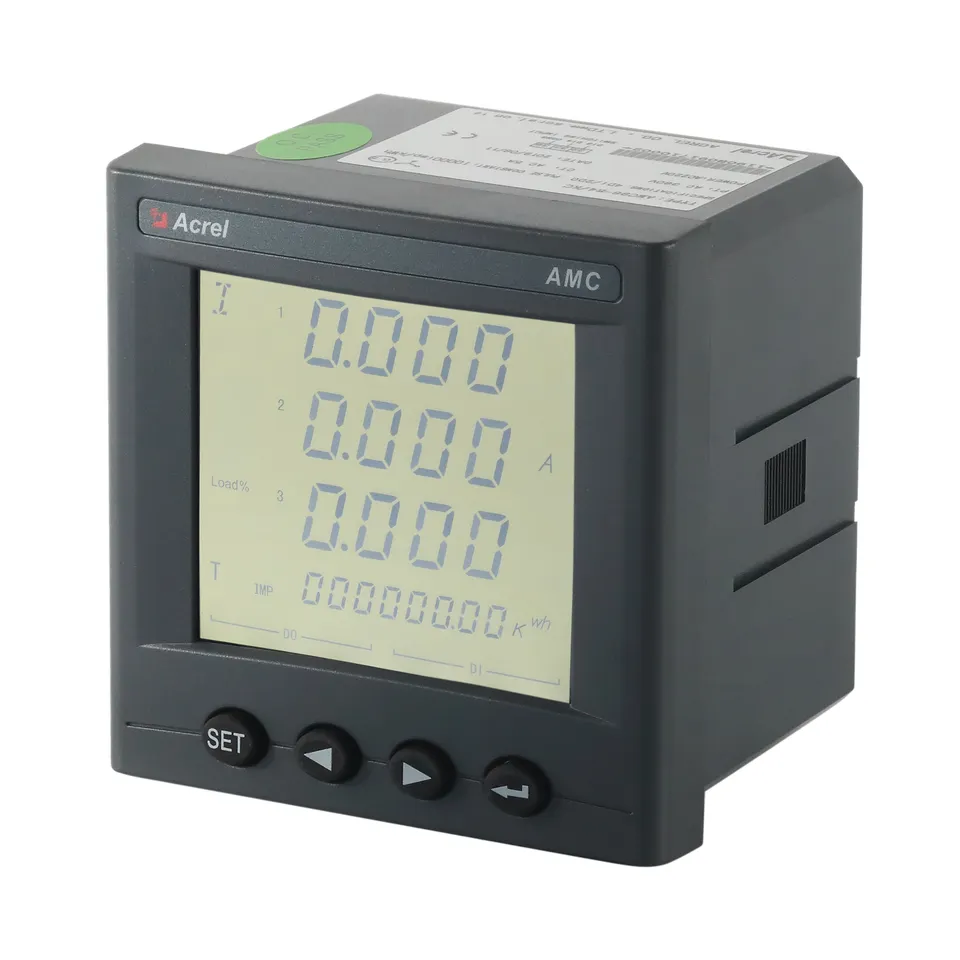

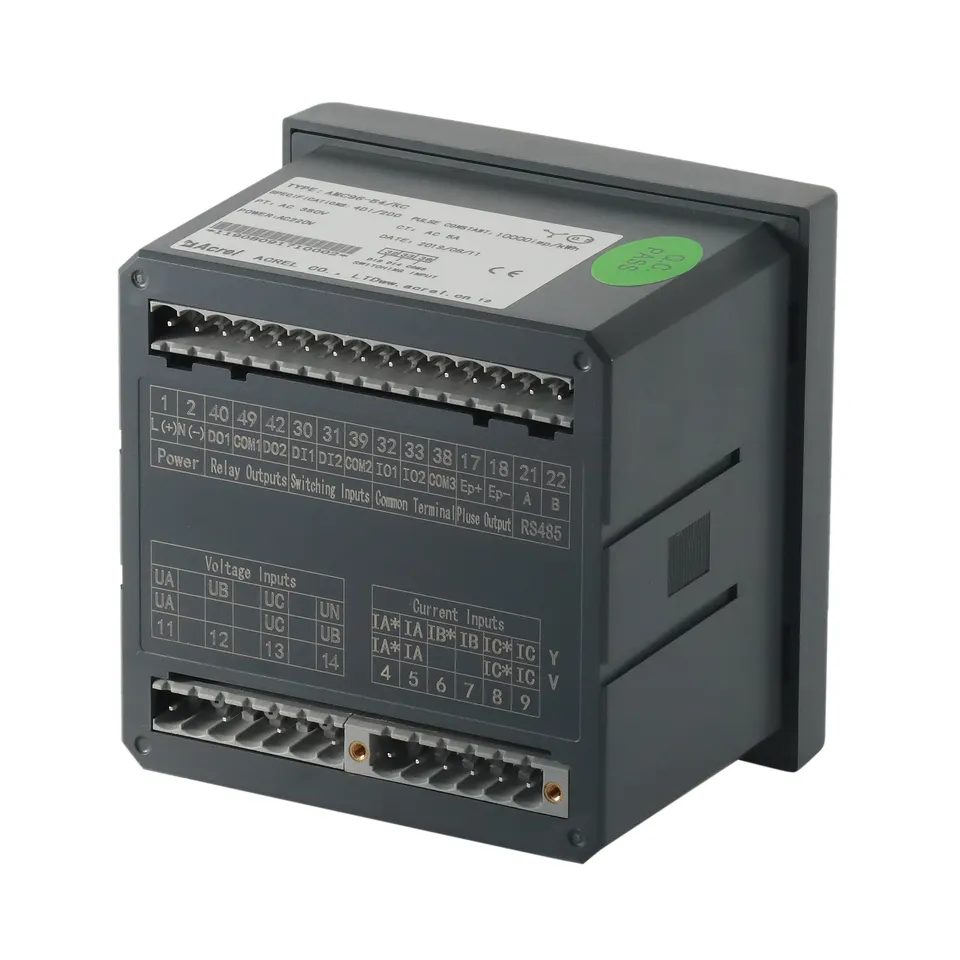

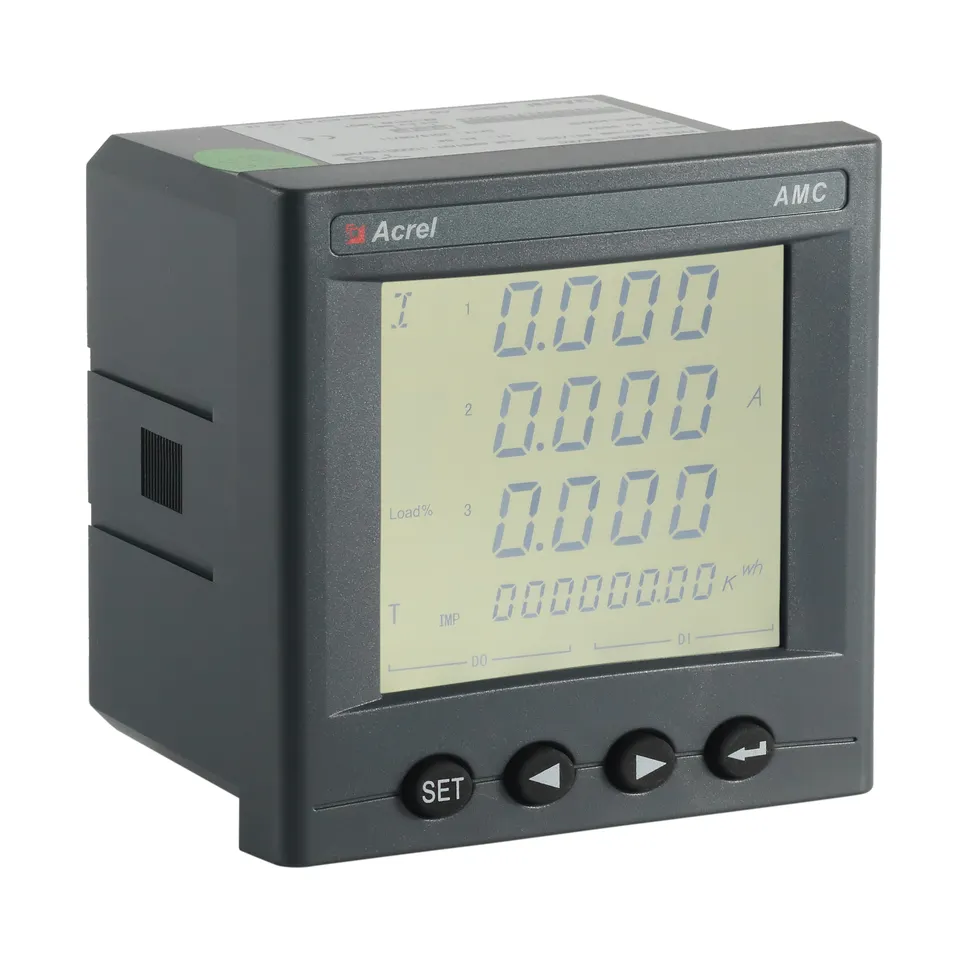

AMC96L-E4/KC on erittäin tarkka AC-kolmivaiheinen ohjelmoitava paneeliin asennettu energiamittari, joka on suunniteltu reaaliaikaiseen tehonvalvontaan, energianhallintaan ja virranlaadun analysointiin teollisissa, kaupallisissa ja datakeskusten asennuksissa. 96 × 96 mm:n kompakti DIN-kotelo 0,5-luokan monitoimimittauksella tuottaa todelliset RMS-lukemat jännitteestä, virrasta, aktiivi-/lois-/näennäistehosta, tehokertoimesta, taajuudesta, tuonti-/vienti kWh- ja kvarh-arvoista Modbus-RTU RS485 -tiedonsiirrolla saumattomaan SCADA-, BMS- tai EMS-integrointiin. Neljän neljänneksen tariffimittaus, 31. harmonisten vääristymien sieppaus, THD-analyysi, kysynnän tallennus, kuorman profilointi ja neljän tariffin TOU-tuki mahdollistavat tarkan laskutuksen ja tehokkuuden optimoinnin. Laaja valikoima 3×57,7/100 V…3×380/660 V, 0,02-6 Suoraliitäntä tai CT-sisääntulo, kaksisuuntaiset energialaskurit, pulssilähtö, relehälytys ja peukalointisuojattu tiiviste tekevät AMC96L-E4/KC:stä ihanteellisen kytkinlaitteille, jakotauluille, aurinkosähköasemille ja sähköajoneuvojen täyttöasemille. 62053-22, IEC 61557-12 ja CE-standardit.
| Tekniset parametrit | Arvo | |||
| Syöte | Yhteys | Yksivaiheinen-2-johdin, 3-vaihe-3-johdin, 3-vaihe-4-johdin | ||
| Taajuus | 45-65 Hz | |||
| Jännite | Luokitus: | |||
| yksivaiheinen: AC 100V、400V | ||||
| Kolmivaiheinen: AC 3 × 57,7 V / 100 V (100 V), 3 × 220 V / 380 V (400 V), 3 × 380 V / 660 V (660 V) (vain koko 96) | ||||
| Ylikuormitus: 1,2-kertainen arvo {jatkuva): 2-kertainen arvo 1 sekuntia | ||||
| Virrankulutus: < 0,5VA | ||||
| Nykyinen | Luokitus: AC IA、5A | |||
| Ylikuormitus: 1,2-kertainen arvo (jatkuva); 10-kertainen arvo 1 sekuntia kohti | ||||
| Virrankulutus: < 0,5VA | ||||
| Lähtö | Sähköenergia | Lähtö mode:open-collector photo-coupler pulse | ||
| Pulssivakio: 10000 imp/kWh (asetettava), katso lisätietoja kytkentäkaaviosta； | ||||
| Viestintä | RS485-portti, Modbus -RTU-protokolla, DLT645-protokolla (versiot 07 ja 97)， | |||
| baudinopeus 1200 ~ 38400 | ||||
| Toiminto | Vaihtotulo | Kuivakontaktitulo, sisäänrakennettu virtalähde; jos malli on KA, se on AC 220V aktiivinen. | ||
| Kytkentälähtö | Lähtö mode: Relay normally open contact output | |||
| Kosketinkapasiteetti: AC 250V/3A、 DC 30V/3A | ||||
| Analoginen lähtö | 4-20mA | |||
| Tarkkuusluokka | Taajuus:0.05Hz,Current、Voltage:0.2 class,Reactive power:l .0class,Reactive Electric energy:l .0class, active power:0.5class,active electric energy: 0.5class,2-31th harmonic measurement:±1% | |||
| Virtalähde | AC/DC 85-265V tai DC24V(±20%）tai DC48V(±20%) | |||
| virrankulutus ≤10VA | ||||
| Turvallisuus | Tehotaajuuden kestojännite | Virtalähteen//kytkentälähdön// Virtatulo//jännitetulo ja lähetys// Tiedonsiirto //Pulssilähtö//kytkentätulo AC 2 kV 1min; | ||
| Virtalähteen, kytkentälähdön, virtatulon, jännitetulon välillä AC 2 kV 1min; | ||||
| Lähetyksen, tiedonsiirron, pulssilähdön, kytkentätulon välillä AC 1kV 1 min; | ||||
| Eristysvastus | Syöte、Output end to machine enclosure >100MΩ | |||
| Ympäristö | Lämpötila | työskentely: -25°C ~ 65°C säilytys: -40°C ~ 80°C | ||
| Kosteus | ≤93 %RH Ei kondensoituvaa | |||
| Korkeus | ≤2500m | |||
