Kaksisuuntainen mittaus
Kahden lähteen mittaus
UL-sertifioitu
Nimellisjännite: 3*277/480V
Nimellisvirta: 1/5A CT:iltä
RS485-viestintä
+86-18702106858 / +86-21-69156352

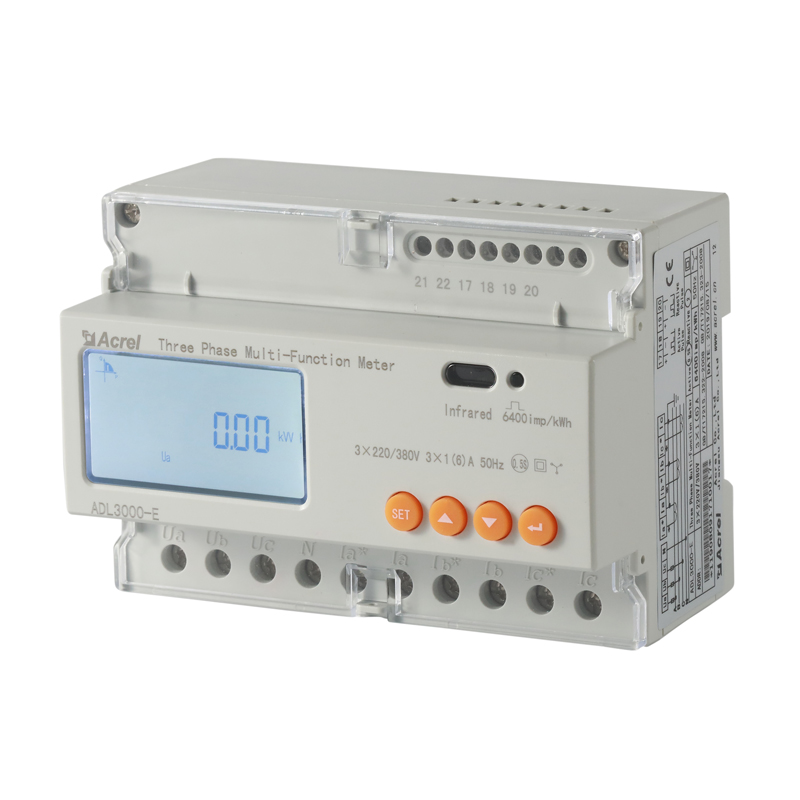

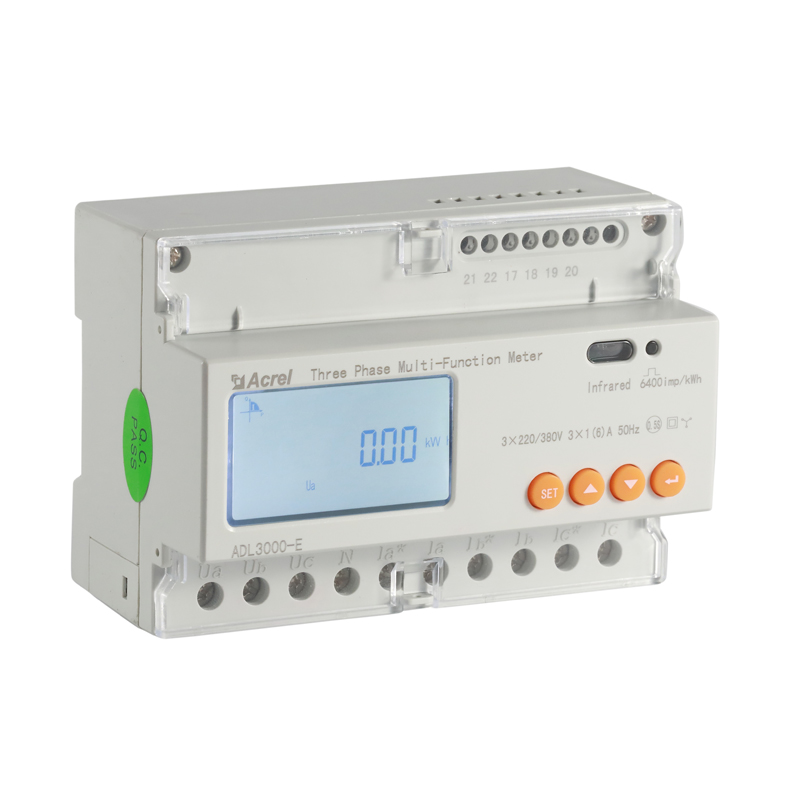

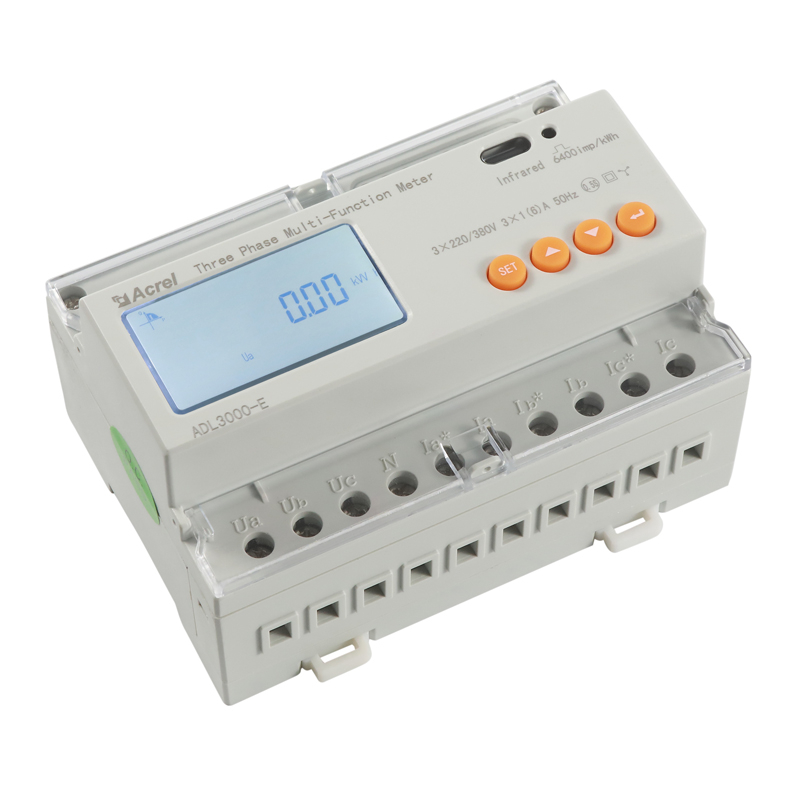

ADL3000-E on edistyksellinen kolmivaiheinen monitoimienergiamittari, joka on suunniteltu virransyöttöjärjestelmille, teollisuus- ja kaivosyrityksille sekä sähkölaitoksille.
Se tarjoaa tarkan sähkönkulutuksen mittauksen ja kattavan sähkötarpeen hallinnan. Tärkeimmät ominaisuudet sisältävät kaksisuuntaisen mittauksen ja kahden lähteen mittausominaisuudet, jotka varmistavat tarkan energian mittauksen monimutkaisissa sähköjärjestelmissä.
Laite on varustettu RS485-tiedonsiirrolla, joka on yhteensopiva MODBUS-RTU-protokollan kanssa, mikä mahdollistaa integroinnin erilaisiin ohjausjärjestelmiin, SCADA-järjestelmiin ja energianhallintajärjestelmiin.
UL-sertifioitu se täyttää tiukat turvallisuus- ja suorituskykystandardit. Nimellisvirralla 3×277/480V se soveltuu monenlaisiin sovelluksiin. Sen erittäin tarkka mittaus, pieni koko ja yksinkertainen asennus tekevät siitä ihanteellisen valinnan energian seurantaan ja hallintaan erilaisissa teollisissa ja kaupallisissa olosuhteissa.
| ADL 3000 | Tekniset tiedot | ||
| Vaihe | 3 vaihe 3 johtoa, 3 vaihe 4 johtoa | ||
| Mittaus | Jännite | Viitejännite | 3 × 100 V, 3 × 380 V, 3 × 57,7 / 100 V, 3 × 220 / 380 V, 3*277/480V |
| Kulutus | <10VA (yksivaiheinen) | ||
| Impedanssi | > 2 milj Ω | ||
| Tarkkuusluokka | Virhe ±0,2 % | ||
| Nykyinen | Tulovirta | 3×1(6)A (CT:illä), 3×10(80)A 3×10(100)A (varustettu CT:illä) | |
| Kulutus | <1VA Yksivaiheinen nimellisvirta | ||
| Tarkkuusluokka | Virhe ±0,2 % | ||
| Tehoa | Aktiivinen, lois-, näennäisteho, virhe±0,5 ℅ | ||
| Taajuus | 45 ～ 65 Hz, Virhe ±0,2 % | ||
| Mittari | Energiaa | Aktiivinen energia (Tarkkuusluokka: 0,5 ， 1.0) | |
| loisenergia (tarkkuusluokka 2) | |||
| Kello | ≤0,5 s/d | ||
| Digitaalinen signaali | Energiaa pulse output | 1 aktiivinen valoliittimen lähtö ， 1 reaktiivinen optoerotinlähtö | |
| Kytkentälähtö | 1 Kytkentälähtö | ||
| Vaihtotulo | 1 optoerotintulo | ||
| Pulssi | Pulssin leveys | 80±20ms | |
| Pulssi constant | 400 imp/kWh, 10 000 imp/kWh (vastaa perusvirtaa) | ||
| Viestintä | Käyttöliittymä ja tiedonsiirtoprotokolla | RS485 ： Modbus RTU | |
| Viestintäosoitealue | Modbus RTU:1 ~ 247 ； | ||
| Tiedonsiirtonopeus | 1200bps ~ 19200bps | ||
| Ympäristö | Työlämpötila | -25 ℃ ~ 55 ℃ | |
| Suhteellinen kosteus | ≤95 ℅ (Ei kondensaatiota) | ||
