Muuntaja/virtakisko/liitinkosketin/moottorin langaton lämpötilamittaus Sano hyvästit passiivisille korjauksille, 24 tunnin online-lämpötilamittauksille ja asenna "lämpömittarit" sähkölaitteisiin!

15 04, 2026

Sähkölaitteiden lämpötilan valvonnan merkitys

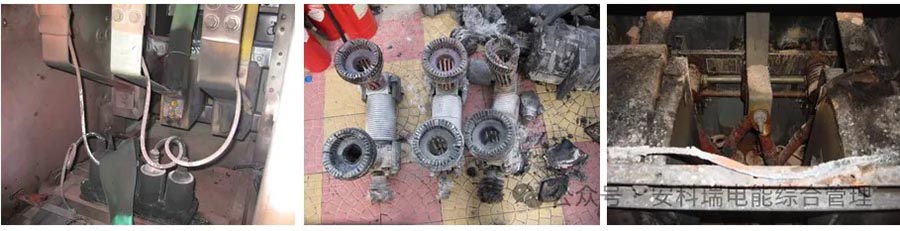

Sähkö on teollisen tuotannon, kaupallisen toiminnan ja toimeentuloturvan elinehto, ja laitteiden lämpötila on sähköturvallisuuden "barometri". Korkea- ja pienjännitekojeistot, muuntajat, virtakiskot ja kaapeliliitokset ovat alttiita paikalliselle ylikuumenemiselle huonon kosketuksen, eristeen vanhenemisen ja ylikuormituksen vuoksi pitkäaikaisen suuren kuormituksen aikana. Jos sitä ei valvota ajoissa, se voi aiheuttaa laitevaurioita, tuotannon keskeytyksiä tai jopa sähköpaloja, joilla on vakavia seurauksia, joita ei voi kuvitella.

Niin kauan kuin sähköjärjestelmään on kytketty erilaisia ​​sähkölaitteita, ne tuottavat tietyn virran kautta tietyn määrän lämpöä ja lämpötila nousee. Sähköjärjestelmässä monet suuronnettomuudet johtuvat sähkölaitteiden ylikuumenemisen voimistumisesta. Jos sähkölaitteiden ylikuumenemisen piilevä vaara voidaan havaita ajoissa, huolto- tai korjaustoimenpiteet voidaan tehdä ajoissa ja vian piilevät vaarat voidaan poistaa, tehonsyöttöjärjestelmän käyttöonnettomuuksia voidaan vähentää huomattavasti ja virransyötön luotettavuutta parantaa. Siksi on erittäin tärkeää tunnistaa ja analysoida oikein sähkölaitteiden ylikuumentuneet osat ajoissa.

Perinteiset lämpötilan mittausmenetelmät eivät enää pysty vastaamaan nykyaikaisia sähköturvallisuusvaatimuksia

① Lämpötilatestivahalevyä ei voida seurata reaaliajassa, mikä aiheuttaa merkittävän ikääntymis- ja epäonnistumisriskin.
② Infrapunalämpötilan mittauksessa on kuolleita kulmia, joita ei voida havaita tai luottaa suljetun kaapin sisällä.
③ Langallinen lämpötilan mittausjohdotus on monimutkainen, ja siinä on korkeat eristysriskit, korjausvaikeudet ja korkeat ylläpitokustannukset.
④ Passiivinen korjaus- ja jälkikorjaustila ei voi estää piilotettua ylikuumenemisriskiä.

Acrel langaton lämpötilan mittausohjelmisto ja laitteisto täydellinen ratkaisu

Acrelin kaikkien skenaarioiden langattoman lämpötilan mittauksen integroitu ratkaisu, jonka ytimenä on "passiivinen langaton, tarkka tunnistus, älykäs varoitus ja kätevä käyttö ja huolto", katkaisee kokonaan perinteisen lämpötilan mittauksen pullonkaulan ja saavuttaa harppauksen "passiivisesta korjauksesta" "aktiiviseen ennaltaehkäisyyn ja hallintaan" tehoturvallisuuden alalla.

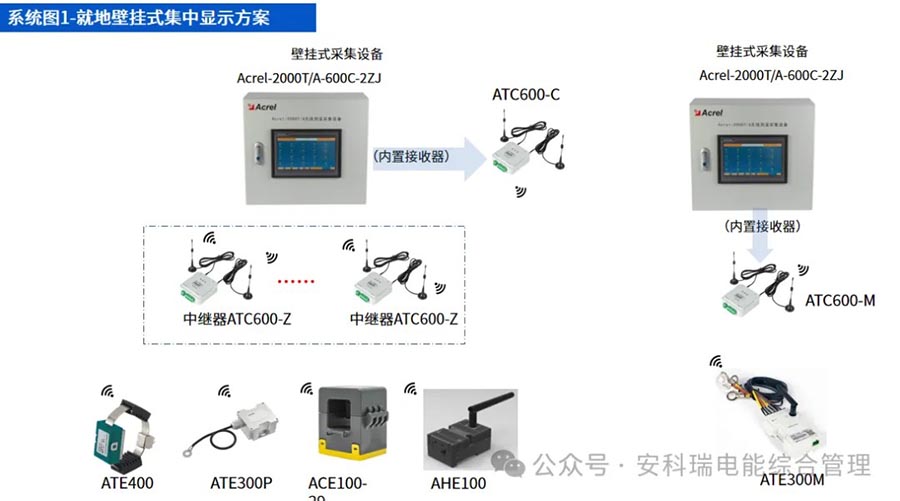

Meillä on Acrelin langattomia lämpötilanmittausratkaisuja, jotka sisältävät antureita, lähetin-vastaanottimia, näyttölaitteita ja integroituja järjestelmäalustoja!

Mitkä ovat langattoman lämpötilan mittauksen sovellusskenaariot? Missä sitä käytetään?

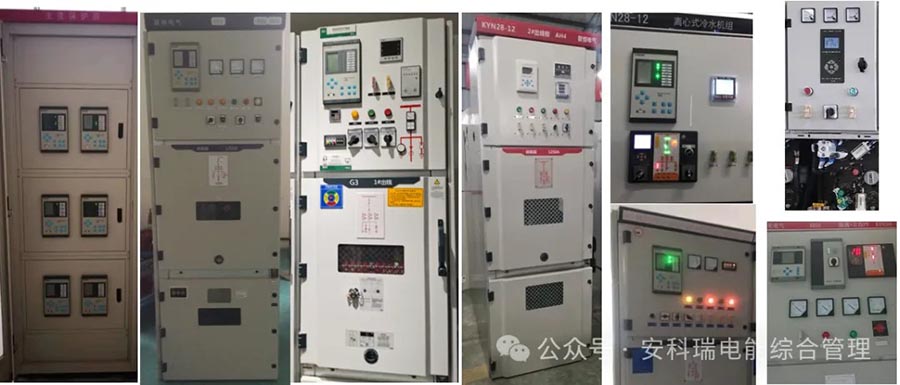

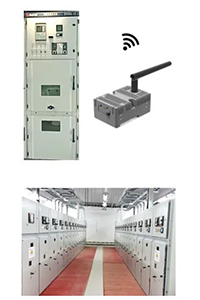

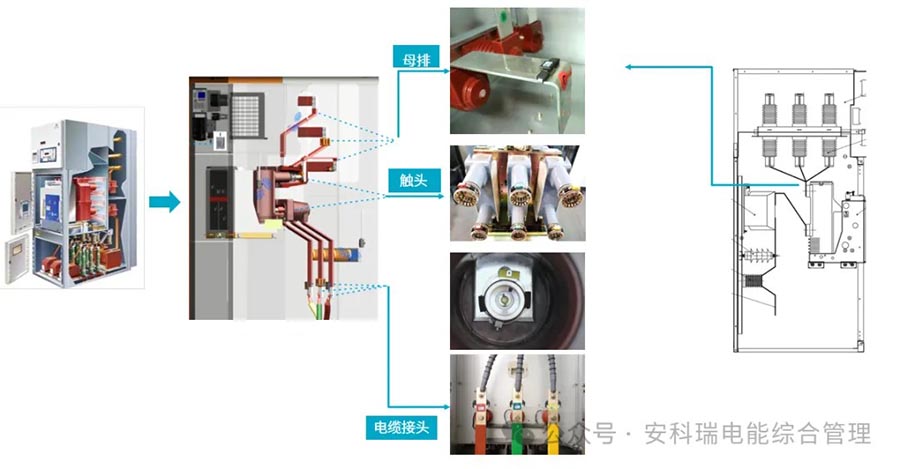

Lämpötilan mittausvaatimukset - Korkeajännitekojeistot

Esimerkiksi: kaapeliliitosten, kosketuspisteiden ja virtakiskojen lämpötilan mittaus.

Kaapeliliitoksen lämpötilan mittaus
Kosketuslämpötilan mittaus
Äitikiskon lämpötilan mittaus

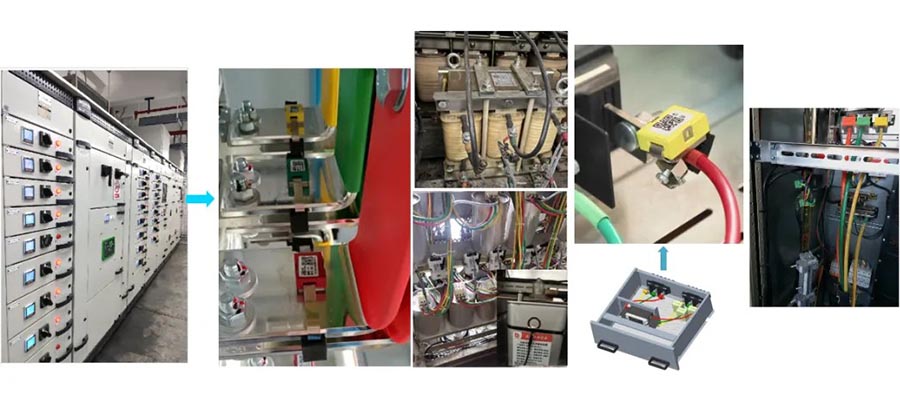

Lämpötilan mittausvaatimukset - Pienjännitekaappi

Esimerkiksi lämpötilan mittaus rungon katkaisijaliittimille/kiskoille, kondensaattori-/reaktanssipinnoille, laatikkokaappien kaapeliliittimille ja pienjännitteisten lähtevien kaapelien liittimille.

·Runkokytkimen liittimen/virtakiskon lämpötilan mittaus

· ATE400

· Kondensaattorin/reaktanssin pinnan mittauslaatikko

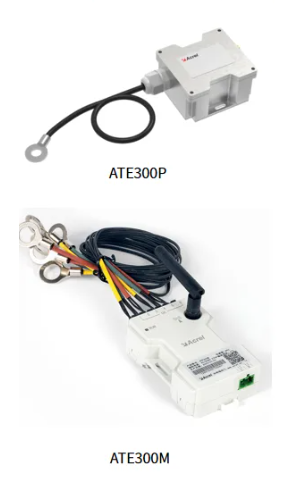

· ATE300M

· Laatikkokaapin kaapeliliittimen lämpötilan mittaus

· ATE400

· Pienjännitteisen lähtevän kaapelin liittimen lämpötilan mittaus

· ACE100

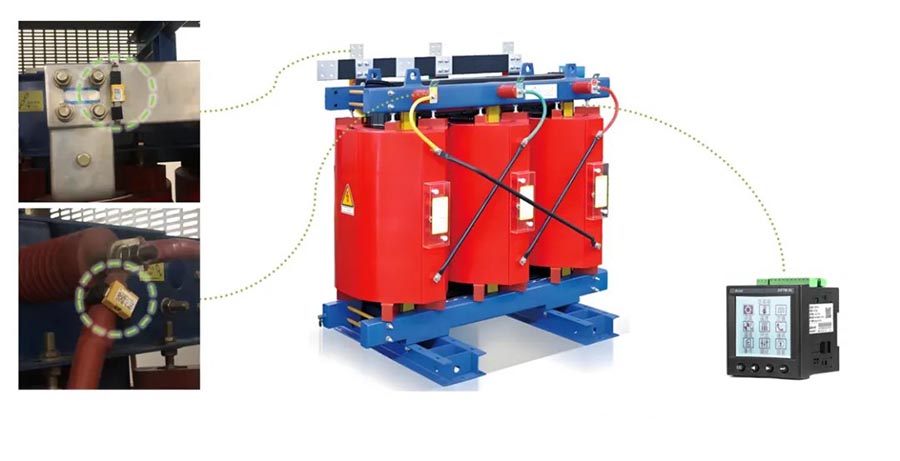

Lämpötilan mittausvaatimukset - Muuntajan lämpötilan mittaus

Esimerkiksi muuntajan liitosten ja sisäkäämien lämpötilamittaukset.

· Muuntajan liitoksen lämpötilan mittaus

· ATE400

· Muuntajan sisäisen käämin lämpötilan mittaus

· (Valmiiksi upotettu PT100) ARTM-8L

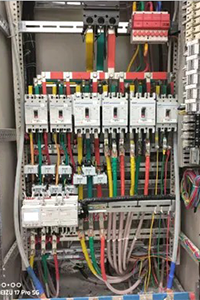

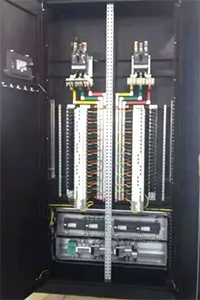

Lämpötilan mittausvaatimukset - jakelurasia, sisäkaapeli, kaappi/sisä jne

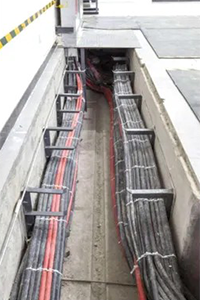

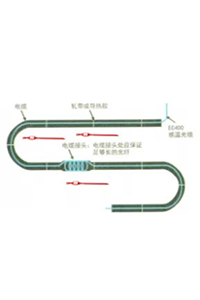

Esimerkiksi jakokaappien lämpötilan mittaus, sisäkaapelikaivojen mittaus sekä kytkinlaitteiden/jakelutilojen sisälämpötilan ja kosteuden mittaus.

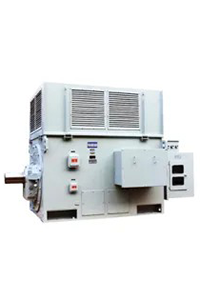

Lämpötilan mittausvaatimukset - moottorin lämpötilan mittaus

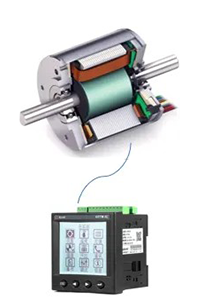

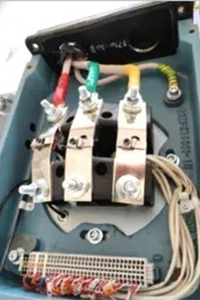

Esimerkiksi: lämpötilan mittaus moottorin pinnasta, lämpötilan mittaus moottorin kytkentärasiasta ja lämpötilan mittaus moottorin sisäisestä käämityksestä.

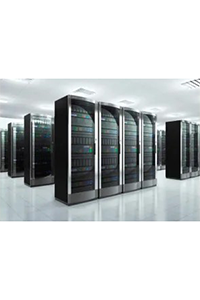

Alan asiakkaiden lämpötilan mittaustarpeet - Datakeskus

Esimerkiksi: sisätilojen kaapelihyllyjen/väyläkanavien koteloiden lämpötilan mittaus, konesalin palvelimien lämpötilan mittaus ja konesalien pylväiden kaapin liitosten lämpötilan mittaus.

Teollisuuden asiakkaan lämpötilan mittaustarpeet - energian varastointisäiliö

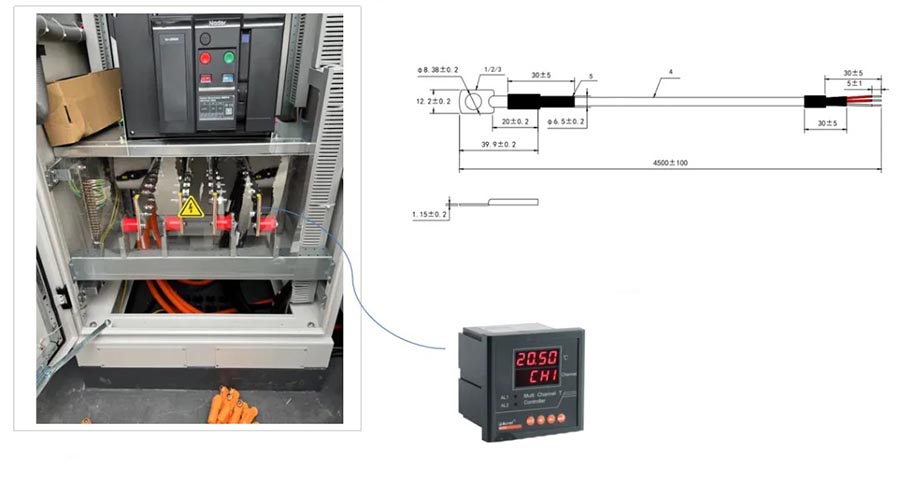

Esimerkiksi energian varastointisäiliön tasavirtakisko vaatii lämpötilan mittauksen

PT100 malli: MPT101B130006

Jännitevastus: AC3000V/DC 4300V

DC virtakisko energian varastointisäiliöön

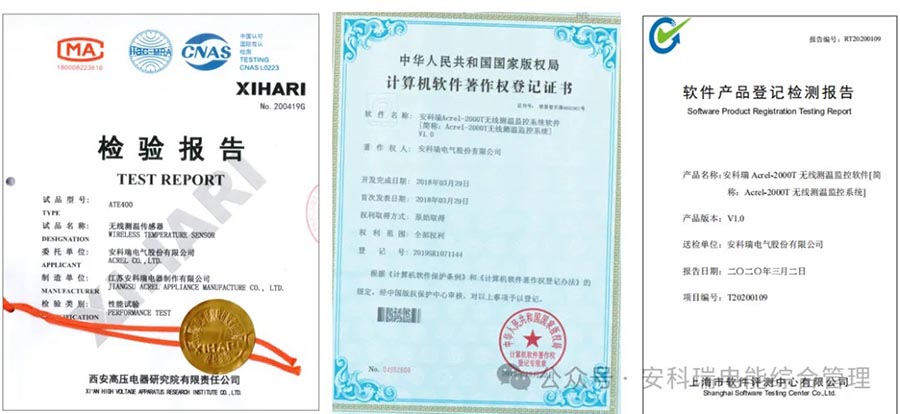

Acrel Wireless Temperature Measurement Product Qualification Certificate

Neljä keskeistä etua määrittävät uuden standardin teholämpötilan mittaukselle

1. Passiivinen langaton huoltovapaa, eliminoi tietoturvariskit juurelta

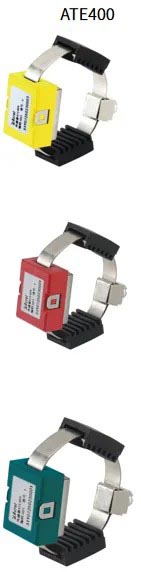

ATE800-sarjan passiivinen RFID-anturi käyttää radiotaajuista energiankeräystekniikkaa, joka ei vaadi paristoja tai johtoja ja on huoltovapaa koko eliniän ajan, mikä välttää täysin akun vian ja korkeajännitteisen johdotuksen eristyksen riskit korkeissa lämpötiloissa. ATE400-anturin induktiotehoanturi, voidaan käynnistää, kun se on ≥ 5A, pitkä käyttöikä ja vakaa online-toiminta suuren kuormituksen skenaarioissa, mikä vähentää huomattavasti käyttö- ja ylläpitokustannuksia.

2. Erittäin tarkka tunnistus, joka pystyy mittaamaan tarkasti lämpötilan nousun 0,5 ℃

Käyttämällä erittäin tarkkoja lämpötilanmittaussiruja, joiden tarkkuus on ± 1 ℃ ja lämpötilan mittausaluetta -50 ℃ ~ 125 ℃, se voi siepata herkästi pienet lämpötilan nousun muutokset, varoittaa etukäteen lisääntyneestä kosketusresistanssista ja mahdollisista ylikuumenemisvioista sekä nipistää piileviä vaaroja alkuvaiheessa. Tiedot pysyvät vakaina voimakkaissa häiriöympäristöissä, joten niitä on turvallista käyttää suurjännitekaapeissa ja tiheissä väyläskenaarioissa.

3. Asennus ilman muutoksia, sekä uudet että vanhat projektit voidaan toteuttaa nopeasti

On olemassa erilaisia asennustapoja, kuten hihnatyyppi, pulttityyppi ja paikkatyyppi, jotka eivät vaadi laitteiden purkamista tai irrottamista. Vastaanotin tukee kisko-asennusta, 13774430992 antennin joustavaa valintaa, vakaata signaalia monimutkaisiin kaappeihin, nopeaa käyttöönottoa uusiin projekteihin ja yhdellä napsautuksella päivitystä vanhoille jakeluhuoneille.

4. Täysi ketju älykäs ohjaus, paikallinen ja etä "kaksoisvakuutus"

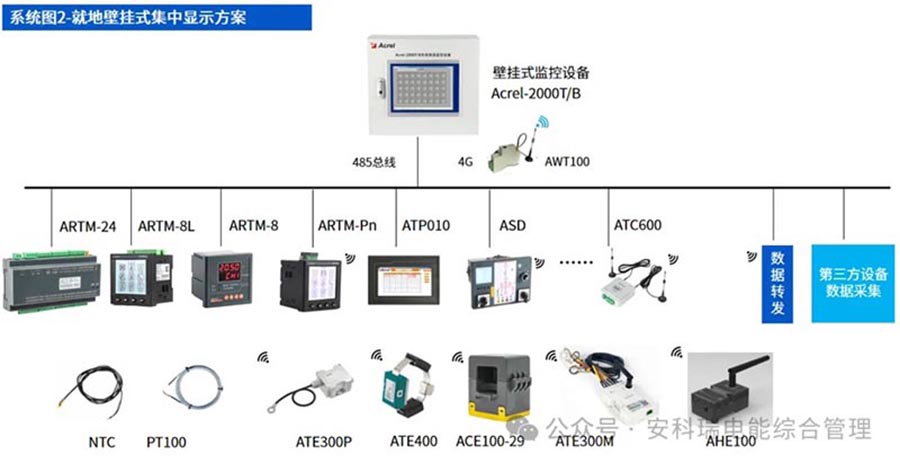

Ankerui on rakentanut täydellisen tuotematriisin yksittäisen kaapin valvonnasta keskitettyyn ohjaukseen:

ARTM Pn -näyttölaite: tukee 60 anturia yksikköä kohden, sopii pieniin ja keskisuuriin jakelutiloihin;

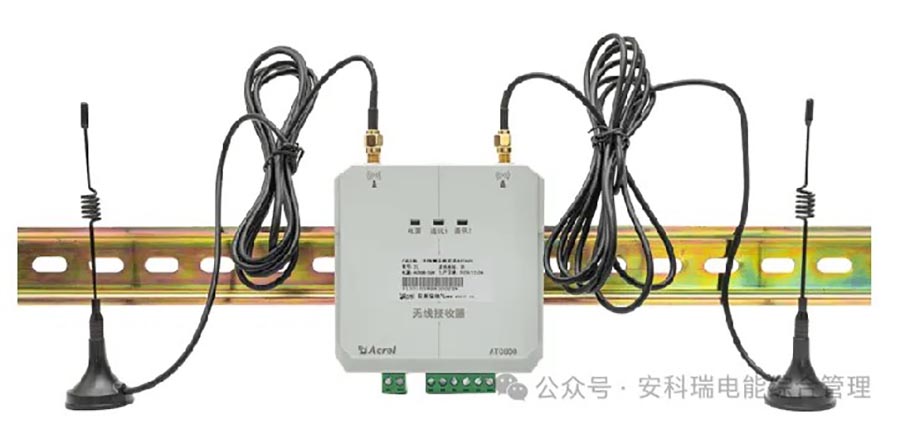

Langaton ATC-lämpötilamittauslähetin-vastaanotin: tukee keskitettyä pääsyä 240 anturipaikkaan;

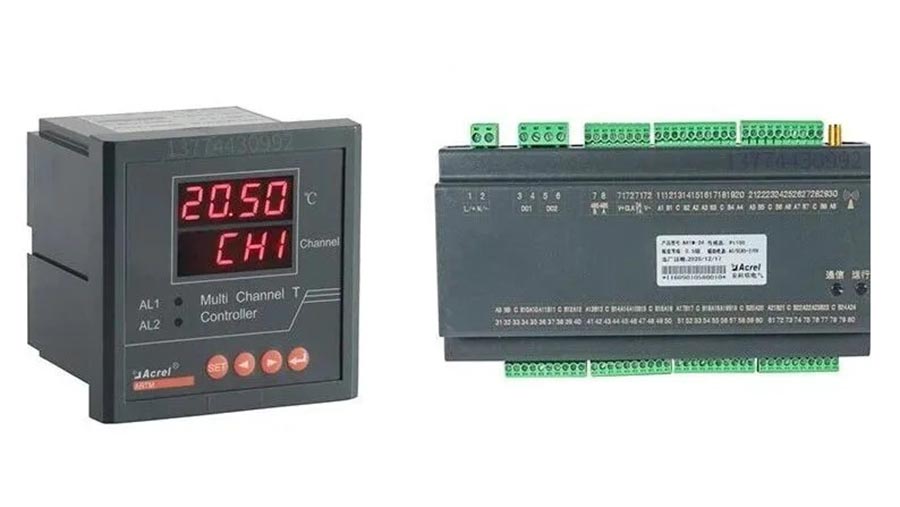

ARTM8-tarkastuslaite: Räätälöity muuntajien ja reaktorien monikanavaiseen lämpötilan mittaukseen.

Langaton lämpötilan mittaus- ja tarkastuslaite 8/24 kanavalla

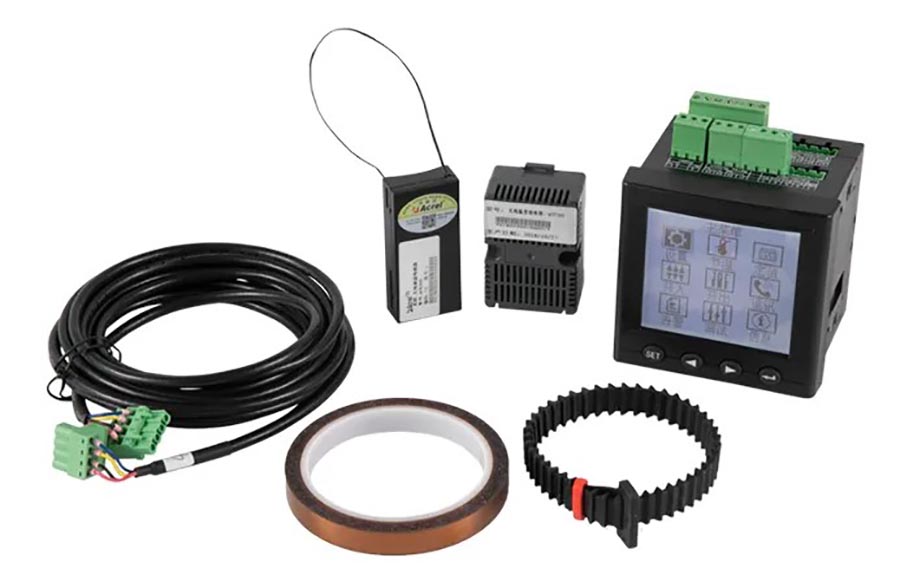

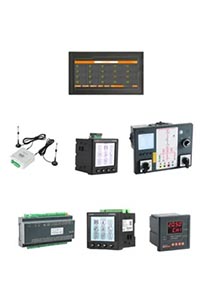

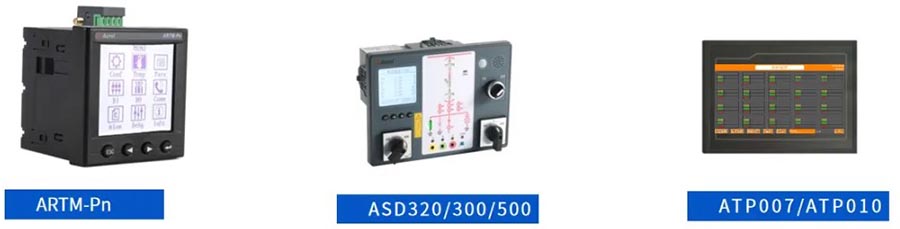

Näyttöpääte

ARTM-Pn
Toimiva virtalähde: AC85~265V, DC100~300V adaptiivinen, virrankulutus 8W
Asennustapa: Upotettu asennus, aukko 92 * 92, syvyys 65
Tiedonsiirtoliitäntä: 1 RS485-sarjaliitäntä, Modbus RTU -tiedonsiirtoprotokolla
Kosketuslämpötilan mittaus: can connect to 60 ATE400
Kosketuslämpötilan mittaus accuracy: ± 1 ² C
Tulonkeruu: 4-kanavainen sisäänrakennettu 12V-tulo, joka pystyy keräämään katkaisijoiden, käsikärryjen jne.
Lähtökokoonpano: 2-kanavainen passiivinen lähtö, korkea lämpötila/ylilämpötila/vaihelämpötilaero/lämpötilan äkillinen muutoshälytystoiminto
Sähköisten parametrien mittaus: virta, jännite, taajuus, pätöteho, loisteho, kWh jne., taso 0,5

ASD320/300/500
Toimiva virtalähde: AC/DC 220V, AC/DC110V adaptiivinen
Tilan syöttövaatimus: Passiivinen kuivakontaktitulo (tilan näyttölaitteen sisäinen virtalähde)
Lämpötilan ja kosteuden mittaus- ja ohjaustarkkuus: lämpötila<1 °C; suhteellinen kosteus <3 %
Langaton lämpötilan mittaus: voidaan käyttää langattoman ATE400 lämpötila-anturin kanssa, lämpötilan mittausalue -50 ℃ ~ 125 ℃ C
Lämmitys- ja hälytinlähtökapasiteetti: AC220V/5A
Live-näytön vaatimus: jännitteellisen anturin toisiopuolen oikosulkuvirran maahan ja nimellisjännitteellä tulee olla suurempi kuin 200uA
10kV järjestelmä, anturin kapasiteetti>100pF;
35kV järjestelmä, anturin kapasiteetti>35pF;
6kV järjestelmä, anturin kapasiteetti > 180pE
Tiedonsiirto: RS485-sarjaliitäntä, Modbus RTU -protokolla (ASD500 suurella verkkoportilla)
Mitat: 238mm * 178mm * 83mm (leveys * korkeus * syvyys)

ATP007/ATP010
Toimiva virtalähde: DC24V
Asennustapa: Sulautettu asennus
Tiedonsiirtoliitäntä: Vakiokokoonpano sisältää yhden RS485-sarjaliitännän (Modbus RTU -protokolla)
1 Ethernet-portti
Kosketuslämpötilan mittaus accuracy: ± 1 ° C
Korkean lämpötilan hälytys: Laitteen valkoinen vyön summeri aktivoituu, kun lämpötila ylittää asetetun arvon

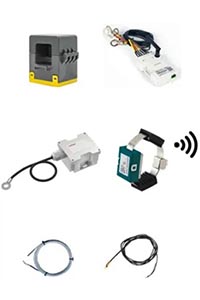

Aktiivinen langaton lämpötila-anturi

CT-käyttöinen langaton lämpötila-anturi

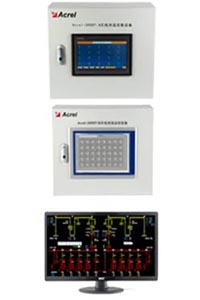

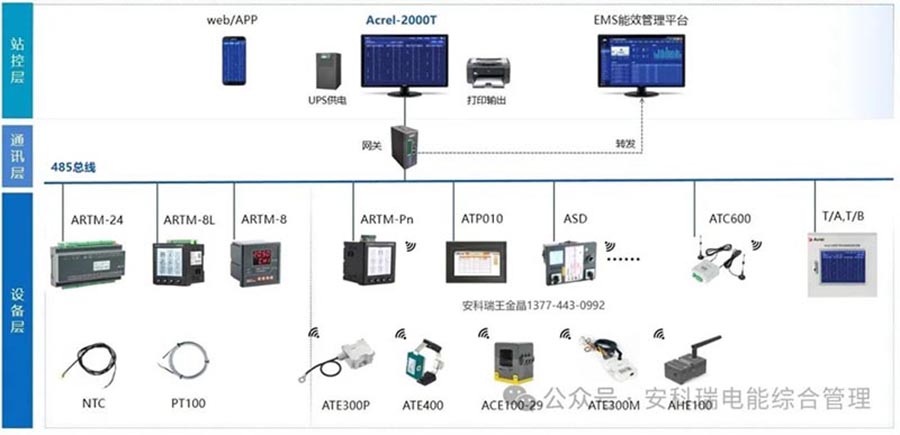

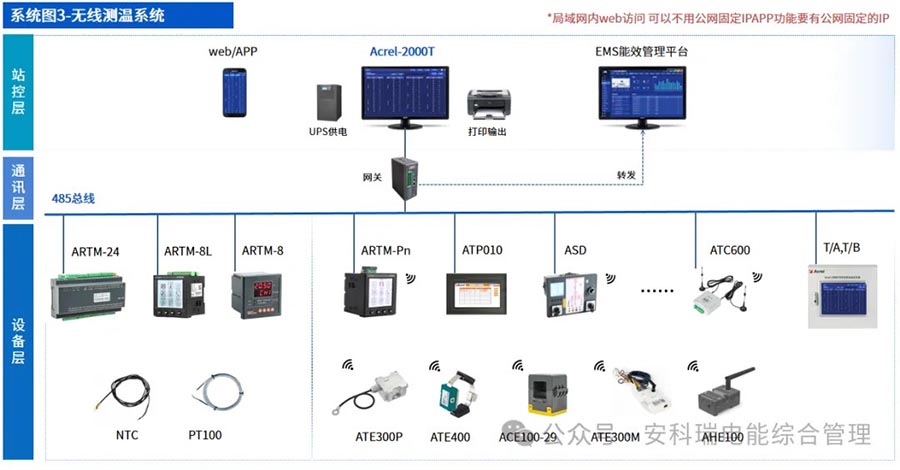

Langaton Acrel-2000T lämpötilanvalvontajärjestelmä "älykkäinä aivoina" saavuttaa 24 tunnin reaaliaikaisen valvonnan, monitasoisen varoituksen (APP SMS -ääniponnahdusikkunat), historiallisten tietojen jäljityksen ja suljetun tarkastusten hallinnan. Se voi ymmärtää koko aseman lämpötilatilan poistumatta kotoa, mikä parantaa huomattavasti käyttö- ja ylläpitotehokkuutta.

Täysi kohtauskattavuus, mikä takaa yrityksen sähköturvallisuuden

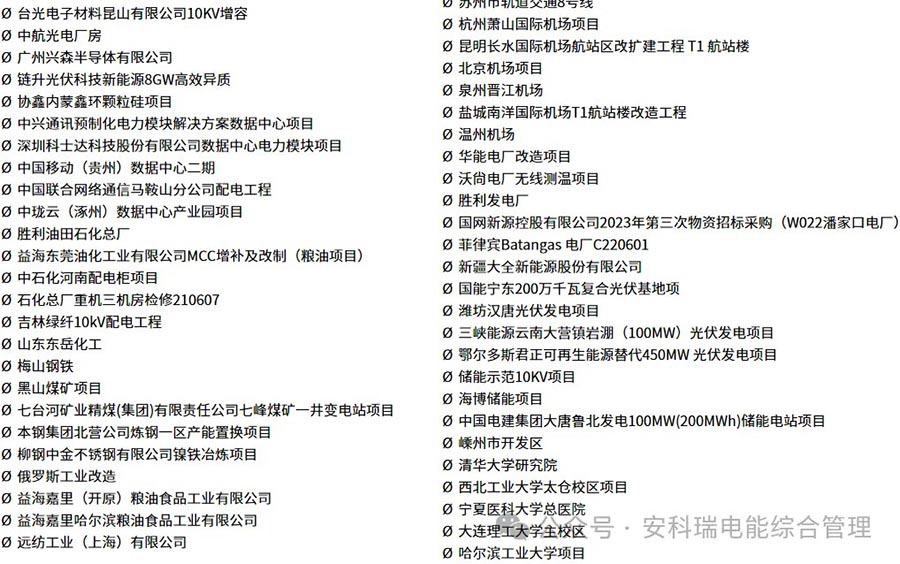

Ankeruin langatonta lämpötilanmittausratkaisua on käytetty laajasti:

√Kemikaali-/teräs-/valmistustehdasalue

√Palvelukeskus, logistiikkakeskus

√Cold Chain Park

√Sähköasemien ja jakelutilojen uudisrakentaminen ja peruskorjaus

√Lentokentät, sairaalat, liikerakennukset, liikenteen solmukohdat

√ Korkeajännitekaapit, virtakiskot, kaapeliliittimet, katkaisijakoskettimet.

Tapausten jakaminen

Shandong English Chemical Project sisältää 35 kV pääaseman ja 3 10 kV sähköasemaa, joissa on yhteensä 76 suurjännitekaappia. Jokainen kaappi on varustettu 6-pisteisellä langattomalla lämpötilanmittauksella, joka käyttää ATE200/ATE400-antureita ja ASD320 älykästä ohjausta 24/7 online-lämpötilamittauksen ja reaaliaikaisen epänormaalin varoituksen saavuttamiseksi korkeajännitelaitteista koko asemalla, mikä varmistaa tehokkaasti sähköturvallisuuden korkean riskin kemikaaliskenaarioissa ja eliminoi ylikuumenemisen, tulipalon ja suunnittelemattomien sähkökatkosten riskit.

Sähköturvallisuus ei ole pieni asia; tarkka lämpötilan mittaus takaa turvallisuuden

Nykyään kaksoishiilen ja älykkään verkon rakentamisen nopeutetun edistämisen myötä sähköturvallisuus ei ole enää "monivalintakysymys", vaan "pakollinen kurssi". Sähkölaitteiden ylikuumeneminen on suurin piilevä vaara, joka aiheuttaa sähkökatkoja ja sähköpaloja. Perinteisissä lämpötilanmittausmenetelmissä on kipupisteitä, kuten suuria kuolleita kulmia, kyvyttömyys seurata reaaliajassa ja korjausrakentamisen vaikeus.

Ankeruin kaikkiin skenaarioihin perustuvan langattoman lämpötilan mittauksen integrointiratkaisun ydinetuja ovat passiivinen langaton, erittäin tarkka tunnistus, asennus ilman muutoksia ja älykäs koko ketjun ohjaus, joka siirtyy passiivisesta korjauksesta aktiiviseen ehkäisyyn ja hallintaan. ATE-sarjan anturit eivät vaadi paristoja, ovat huoltovapaita, ja ne on yhdistetty Acrel-2000T-valvontaalustaan ​​24 tunnin monitasoisen varoituksen ja tietojen jäljitettävyyden saavuttamiseksi. Niitä on käytetty laajalti kemianteollisuudessa, datakeskuksissa, kuljetuskeskuksissa ja muissa skenaarioissa, mikä auttoi yrityksiä poistamaan lämpötilan kuolleita kulmia, vähentämään käyttö- ja ylläpitokustannuksia, estämään sähköpalot ja todella saavuttamaan turvallisuuden hallittavuuden, piilotettujen vaarojen ehkäisyn, tietojen jäljitettävyyden ja vastuullisuuden.

Tuotevalikoima/ratkaisu/tekninen spesifikaatiolomake

Tunnista QR-koodi painamalla pitkään tai ota yhteyttä numeroon 13774430992
