LoRa- ja LoRaWAN-teknologian yksityiskohtaiset selitykset ja sovellusratkaisut

22 10, 2025

1. Mikä on LoRa?

LoRa (Long Range) on langaton viestintätekniikka, joka tunnetaan siitä pitkä lähetysetäisyys, alhainen virrankulutus ja vahva häiriönestokyky . Se sopii erityisesti skenaarioihin, jotka vaativat pitkäaikaista toimintaa ja laajaa kattavuutta, kuten älykkäät kaupungit ja ympäristön seuranta.

(1) Vertailu muihin langattomiin viestintätekniikoihin

Verrattuna teknologioihin, kuten 4G, WiFi, NB (kapeakaistainen esineiden internet) ja Bluetooth, LoRalla on pienempi tiedonsiirtonopeus ja -kapasiteetti, mutta sen etuja ovat:

• Pidempi lähetysetäisyys : Laajempi kattavuus kuin WiFi.
• Pienempi virrankulutus : Soveltuu pitkäaikaisiin akkukäyttöisiin sovelluksiin.
• Pienemmät kustannukset : Tietoliikenteestä, kuten 4G:stä, ei tarvitse maksaa.

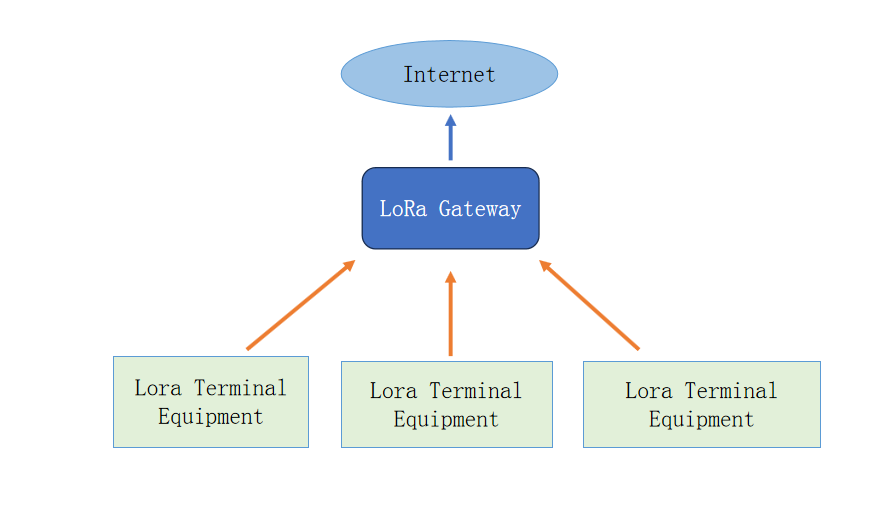

(2) LoRa-verkkotila

LoRa tukee point-to-point-viestintää ja tähtiverkkoa ja toteuttaa keskitetyn tiedonkeruun ja -lähetyksen useista solmuista yhdyskäytävälaitteiden kautta.

2. Mikä LoRaWAN on?

LoRaWAN on a protokollakerroksen määrittely kehitetty LoRa fyysisen kerroksen teknologian pohjalta. Se määrittelee tiedonsiirtomuodon ja hyödyntää AES-salaustekniikkaa, mikä parantaa merkittävästi tiedon standardointia ja turvallisuutta. LoRaWAN-standardia hallinnoi LoRa Alliance, ja Kansainvälinen televiestintäliitto (ITU) on tunnustanut sen maailmanlaajuiseksi standardiksi pienitehoisille laaja-alaisille verkkoille (LPWAN).

3. LoRaWANin ominaisuudet ja sovellukset

Ominaisuudet :

• Pitkän matkan viestintä
• Pieni virrankulutus
• Vahva häiriöntorjuntaominaisuus
• Alhaiset kustannukset

Jokaisella maalla ja alueella on omat lailliset taajuusaluemäärittelynsä. Yleisimmät ovat: CN470 (kiinalainen standardi), EU868 (eurooppalainen standardi), AU915 (Australialainen standardi), US915 (USA standardi), AS923 (muut Aasian maiden standardit)

Sovellusalueet :

• Älykkäät mittarit (kuten sähkömittarit, vesimittarit)
• Älykkäät kaupungit ja älykkäät rakennukset
• Älykäs joukkoliikenne
• Esineiden Internetin valmistus
• Logistiikka ja henkilöstön seuranta
• Ympäristötietoinen ja älykäs maatalous

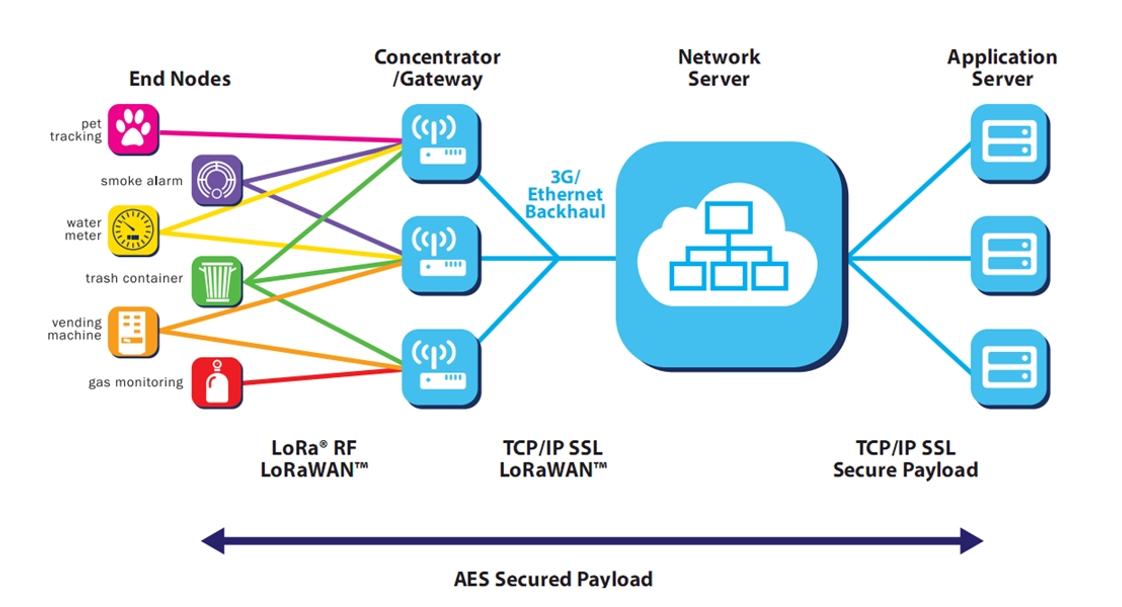

(1) LoRaWAN-verkkotila

LoRaWAN ottaa käyttöön tähtitopologian. Päätelaitteet lähettävät dataa verkkopalvelimelle yhdyskäytävän kautta ja välittävät sen sitten sovellusalustaan.

(2) Vertailu LoRaWAN-laitteiden ja WiFi- ja 4G-laitteiden välillä

4. LoRaWAN sähkömittari

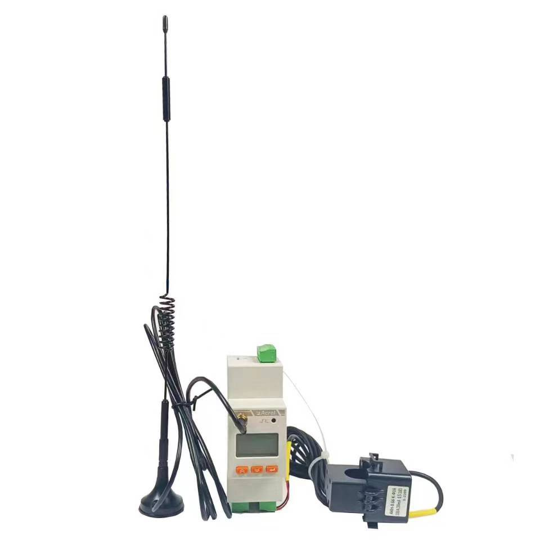

(1) Yksivaiheinen langaton mittari: ADW310-HJ-D16/LW868

Soveltuu yksivaiheiseen sähkönmittaukseen, tukee LoRaWAN-viestintää ja pystyy toteuttamaan tiedonkeruun ja -valvonnan etänä.

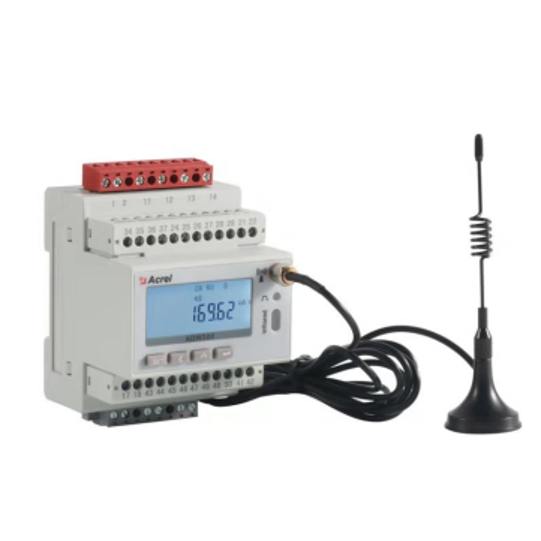

(2) Kolmivaiheinen langaton mittari : ADW300-LW-sarja

Se on suunniteltu kolmivaiheisiin sähköjärjestelmiin, ja siinä on erittäin tarkat mittaus- ja etäviestintätoiminnot ja se soveltuu teollisiin ja kaupallisiin skenaarioihin.

5. LoRaWAN-tiedonmuunnosmoduuli

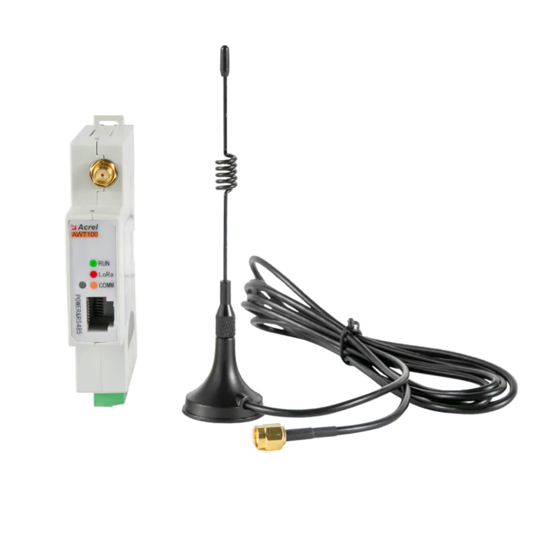

(1) AWT100-LW-sarja

Tämä moduuli kommunikoi päätelaitteiden kanssa, jotka eivät tue LoRaWAN-yhteyttä RS485-liitännän kautta Modbus-protokollan avulla. Tietojen keräämisen jälkeen se lähettää sen yhdyskäytävälle LoRaWANin kautta, mikä mahdollistaa IoT-päivitykset perinteisille laitteille.

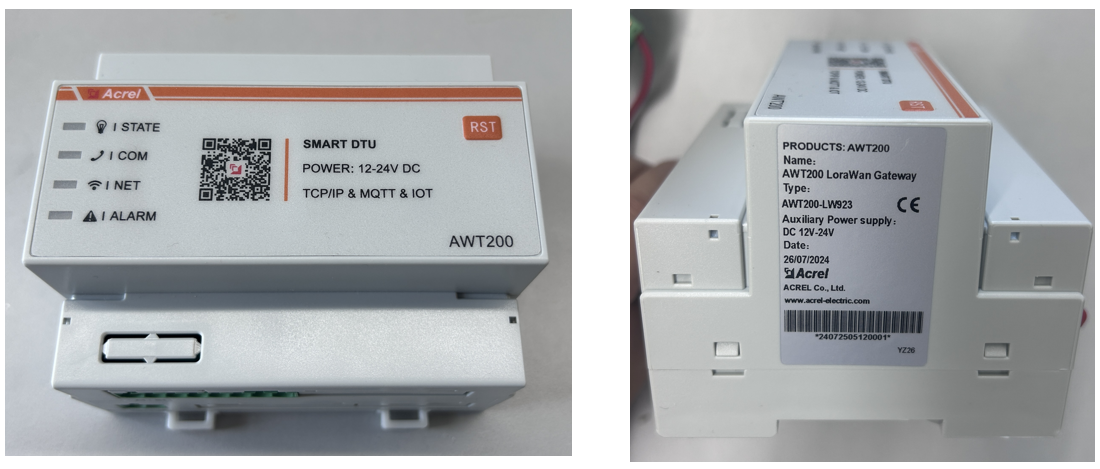

(2) LoRaWAN-yhdyskäytävä: AWT200-LW-sarja

Yhdyskäytävä vastaa päätelaitteiden lähettämien LoRaWAN-signaalien vastaanottamisesta ja tiedon välittämisestä palvelimelle Ethernetin kautta. Se on LoRaWAN-verkon ydinlaite.

6. LoRaWAN Gateway -verkkoratkaisu

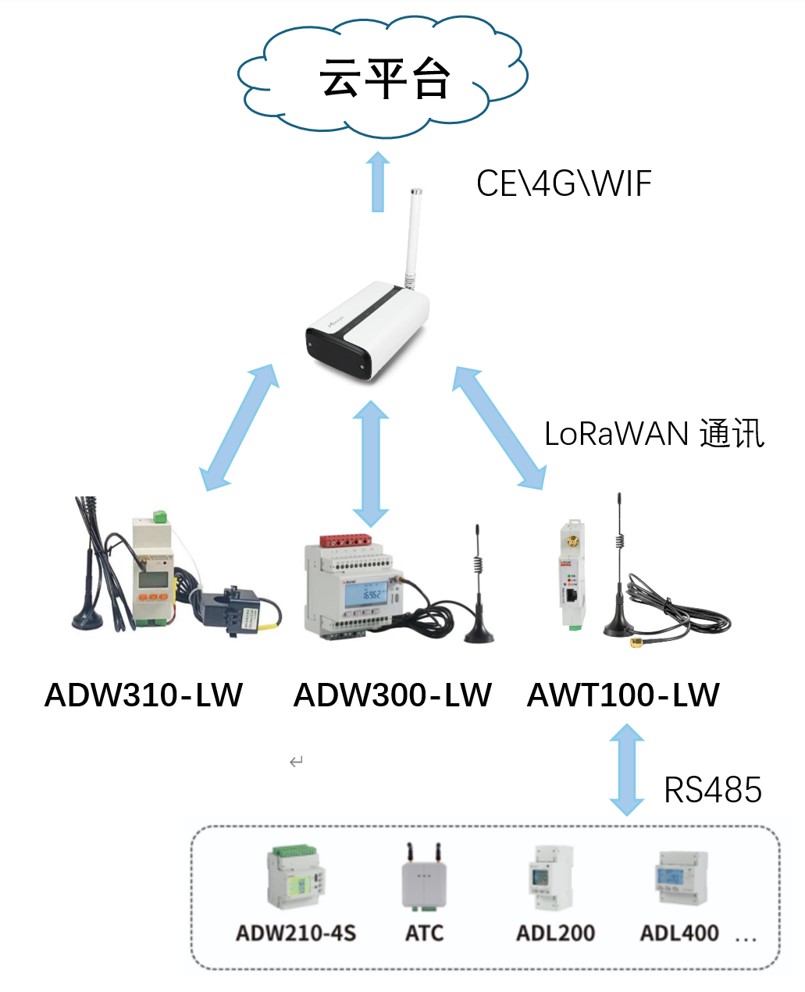

(1) Kolmannen osapuolen yhdyskäytäväratkaisu

• Päätelaite : LoRaWAN-mittari tai tiedonmuunnosmoduuli
• Uplink Gateway : Kolmannen osapuolen LoRaWAN Gateway (kuten Milesight)
• Alusta : Käyttäjän kolmannen osapuolen alusta tai oma alusta

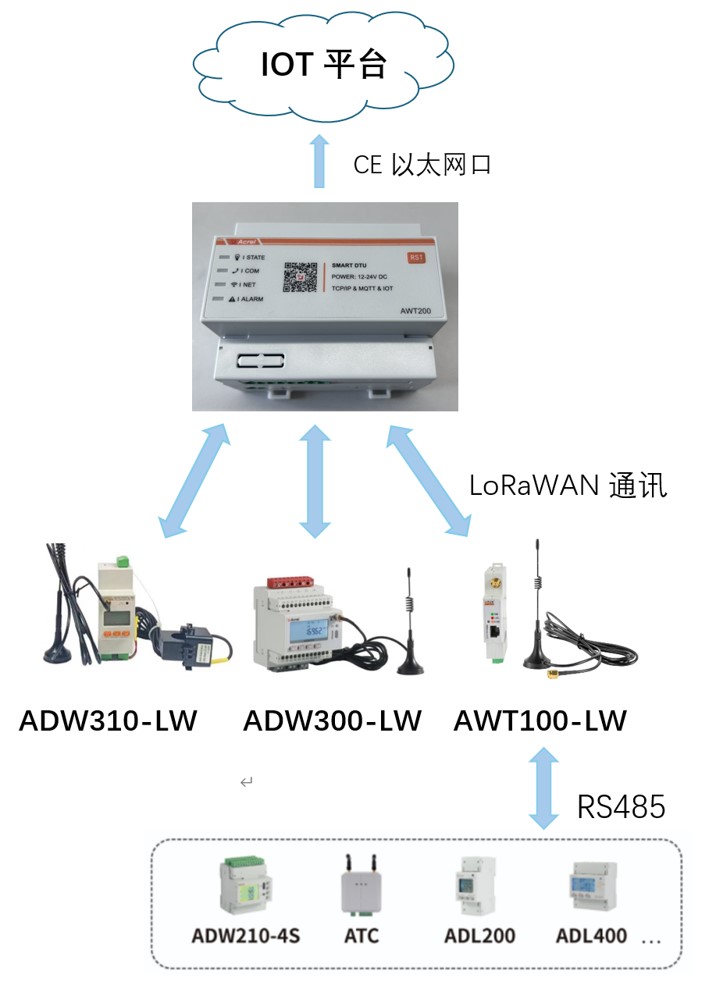

(2) Oma yhdyskäytäväratkaisu

• Gateway : AWT200-LW923
• Päätelaite : LoRaWAN-mittari tai tiedonmuunnosmoduuli
• Alusta : Oma alusta
• Huom : Ei ole suositeltavaa muodostaa yhteyttä kolmannen osapuolen alustaan järjestelmän yhteensopivuuden ja vakauden varmistamiseksi.

7. LoRaWAN-laitteen mallin ja taajuuskaistan vertailutaulukko
