Sähkölaitteiden ylikuumeneminen Varoitus: Langaton Acrel-lämpötilanvalvontaratkaisu

25 02, 2026

1. Johdanto

Maailmantalouden ja teollisuusteknologian jatkuvan kehityksen myötä sähkövoimajärjestelmillä on yhä tärkeämpi rooli nyky-yhteiskunnassa. Sähköjärjestelmien toiminnan turvallisuudesta ja luotettavuudesta on siksi tullut alan kriittisiä huolenaiheita. Erityisesti miehittämättömien sähköasemien laajamittaisen käyttöönoton myötä perinteiset manuaaliset tarkastusmenetelmät korvataan vähitellen älykkäillä valvontatekniikoilla.

Langaton lämpötilanvalvontatekniikka mahdollistaa reaaliaikaisen lämpötilan havaitsemisen suurjännitesähkölaitteiden keskeisissä lämpöpisteissä. Keräämällä ja analysoimalla lämpötilatietoja jatkuvasti tämä tekniikka auttaa varmistamaan sähköjärjestelmien turvallisen ja vakaan toiminnan samalla kun se tukee ennakoivia huoltostrategioita.

2. Langattomien lämpötilanvalvontajärjestelmien tutkimustausta ja tekniset edut

Voimalaitoksilla ja sähköasemilla korkeajännitekojeiston, ulkona olevien erotuskytkimien ja virtakiskoliitäntäpisteiden pitkäaikainen käyttö voi johtaa paikalliseen ylikuumenemiseen. Tämä johtuu pääasiassa lisääntyneestä kosketusresistanssista, hapettumisesta, pölyn kerääntymisestä tai mekaanisesta löystymisestä.

Koska suurjännitelaitteiden liittimet ovat yleensä alttiina suurille sähkökentille, perinteisiä kosketuspohjaisia ​​lämpötilanmittausmenetelmiä ei voida turvallisesti soveltaa eristysriskien vuoksi.

Langaton lämpötilanvalvontatekniikka ratkaisee tämän ongelman lähettämällä lämpötilatietoja radiosignaalien kautta. Lämpötila-anturit asennetaan suoraan lämpöpisteisiin, kun taas valvontalaite pysyy sähköisesti eristettynä suurjännitelaitteista.

Perinteisiin mittausmenetelmiin verrattuna langattomat lämpötilanvalvontajärjestelmät tarjoavat useita etuja:

1. Korkea turvallisuus
Antureiden ja valvontajärjestelmien välillä ei ole suoraa sähköistä yhteyttä, mikä vähentää sähkövaaran riskejä.

2. Reaaliaikainen seurantaominaisuus
Järjestelmä mahdollistaa jatkuvan lämpötilatietojen keruun ja etävalvonnan.

3. Alhaiset ylläpitokustannukset
Langaton valvonta korvaa toistuvan manuaalisen tarkastuksen, mikä vähentää työvoimakustannuksia.

4. Tietojen tallennus- ja analysointituki
Lämpötilatiedot voidaan tallentaa keskusohjausjärjestelmiin pitkän aikavälin analyyseja ja ennakoivia huoltopäätöksiä varten.

Tällä hetkellä yleisesti käytettyjä lämpötilanvalvontatekniikoita ovat valokuitulämpötilan mittaus, termistorimittaus, infrapunalämpötilan mittaus ja langaton lämpötilan mittaus. Näistä teknologioista:

• Termistoriantureita on vaikea käyttää paljaissa suurjännitelaitteissa.
• Kuituoptinen lämpötilan valvonta tarjoaa korkean tarkkuuden, mutta sillä on korkeat asennus- ja laitekustannukset.
• Infrapunamittaus vaatii yleensä manuaalista käyttöä ja siitä puuttuu reaaliaikainen jatkuva seuranta.
• Langaton lämpötilan valvonta on vähitellen tulossa yleiseksi ratkaisuksi sen tasapainon vuoksi kustannusten, turvallisuuden ja suorituskyvyn välillä.

3. Acrel Wireless Temperature Online Monitoring System Solution

Langatonta lämpötilanvalvontajärjestelmää käytetään pääasiassa korkea- ja pienjännitekytkinkaappien, kaapeliliitosten, katkaisijoiden koskettimien, virtakiskoliitosten ja muuntajalaitteiden lämpötilamuutosten seurantaan.

Järjestelmä havaitsee mahdolliset turvallisuusriskit, jotka aiheutuvat tekijöistä, kuten hapettumisesta, löystymisestä tai pölyn kerääntymisestä, jotka voivat lisätä kosketusvastusta käytön aikana.

Järjestelmän ydintoimintoihin kuuluvat:

• Reaaliaikainen lämpötilatietojen kerääminen
• Lämpötilapoikkeavuushälytystoiminnot
• Historiallisen tiedon tallennus ja analysointi
• Etävalvonta ja automatisoitu toiminnanhallinta

4. Lämpötila-anturikomponentit

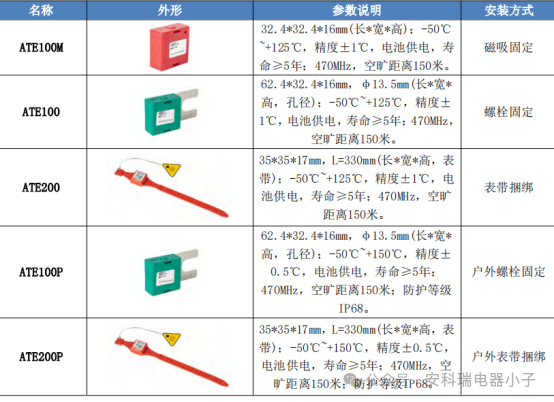

Paristokäyttöiset langattomat lämpötila-anturit

Nämä anturit asennetaan suoraan laitteiden lämpöpisteisiin. Ne saavat virtansa sisäänrakennetuista akuista ja välittävät tietoja langattomasti. Ne soveltuvat suurjännitekojeiston koskettimiin ja virtakiskoliitoksiin.

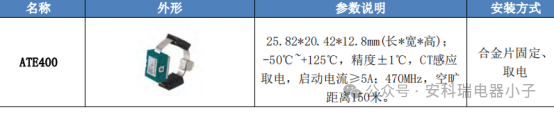

CT-käyttöiset langattomat lämpötila-anturit

Näitä antureita käytetään pääasiassa suurvirtakäyttöympäristöissä, kuten katkaisijoiden koskettimissa, virtakiskojen liitäntäpisteissä ja suurjännitekaapeliliittimissä. Anturit saavat virtaa virtamuuntajan induktion kautta, mikä eliminoi paristojen vaihdon tarpeen ja pidentää käyttöikää.

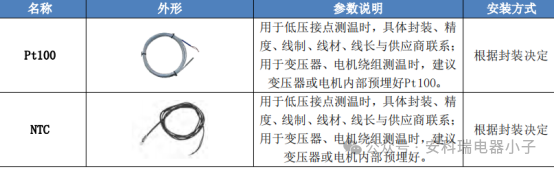

Langalliset lämpötila-anturit

Langallisia antureita käytetään pääasiassa pienjännitelaitteissa tai erittäin tarkoissa valvontaskenaarioissa, kuten muuntajan käämeissä ja moottorin käämeissä. Pt100-vastuslämpötila-antureita käytetään yleisesti anturielementteinä.

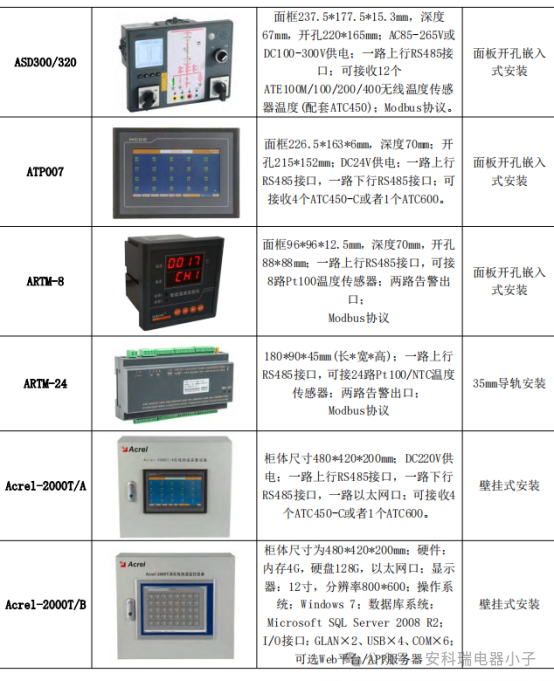

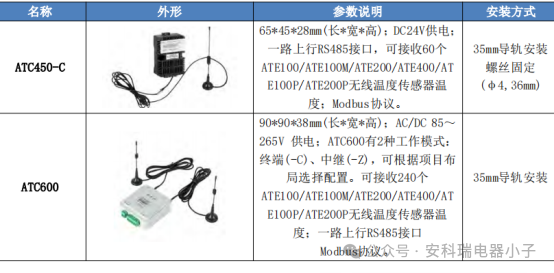

5. Vastaanotto- ja näyttöyksiköt

Langattomat lämpötilanvalvontajärjestelmät koostuvat tyypillisesti vastaanottomoduuleista ja näyttöliittimistä.

• Vastaanottava yksikkö
  Vastaa antureilta lähetettävien lämpötilatietojen vastaanottamisesta ja käsittelystä.

• Näyttöyksikkö
  Käytetään lämpötilakäyrien, laitteiden tilan ja hälytystietojen visuaaliseen näyttämiseen.

Tämän rakenteen ansiosta huoltohenkilöstö voi seurata laitteiden toimintatilaa reaaliajassa.

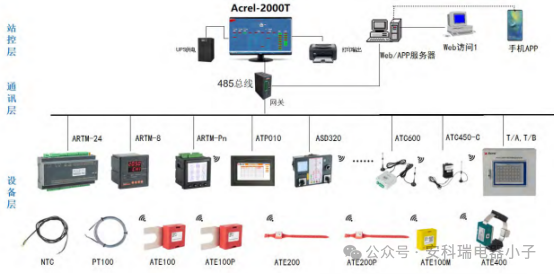

6. Langattoman lämpötilanvalvontajärjestelmän ratkaisuarkkitehtuuri

Langaton Acrel-2000/T lämpötilanvalvontajärjestelmä integroi lämpötilatiedot kaikista sähköaseman valvontalaitteista keskitetyksi hallintaalustaksi.

Järjestelmä yhdistää tietotekniikan, viestintätekniikan ja tietojenkäsittelytekniikan keskitetyn lämpötilatietojen valvonnan ja hallinnan saavuttamiseksi.

Päätoimintoihin kuuluvat:

• Reaaliaikainen tiedonkeruu ja -siirto
• Lämpötilatrendikäyrän analyysi
• Historiallisten tietojen tallennus ja kysely
• Ylilämpötilahälytys ja tapahtumatietojen hallinta

Järjestelmä on varustettu riippumattomalla tietokannalla pitkäaikaista tiedon tallennusta ja laitteiden toiminnan analysointia varten. Analysoimalla lämpötilatrendejä insinöörit voivat arvioida laitteiden ikääntymisolosuhteita ja optimoida huoltopäätökset.

7. Tyypilliset sovellusskenaariot

Langaton lämpötilanvalvontatekniikka on laajalti käytössä useilla teollisuudenaloilla, mukaan lukien:

• Sähkönsiirto- ja jakelujärjestelmät
• Teräksen valmistusteollisuus
• Kaivosteollisuus
• Petrokemian teollisuus

Yleisiä valvontapaikkoja ovat:

• Siirtolinjan johtimet
• Päämuuntajan läpiviennit
• Irrota kytkimen koskettimet
• Suurjännitekytkinlaitteiden liitokset
• Kaapeliliittimet
• Kondensaattorin pinnat

Järjestelmä auttaa parantamaan laitteiden toimintavarmuutta reaaliaikaisen seurannan ja ennakkovaroitustoimintojen avulla.

8. Tekninen sovellusarvo

Langattoman lämpötilanvalvontatekniikan soveltaminen parantaa merkittävästi sähköjärjestelmän toiminnan hallintaa.

Keskeisiä etuja ovat:

• Sähköverkon turvallisuuden ja luotettavuuden parantaminen
• Vähentää laitteiden vikojen määrää
• Minimoi sähkökatkon keston ja laajuuden
• Vähennä manuaalisen tarkastuksen kustannuksia
• Voimajärjestelmien taloudellisten ja sosiaalisten hyötyjen lisääminen

Perinteinen määräaikaishuolto on vähitellen kehittymässä kuntoon perustuvaksi huolloksi älykkäiden valvontatekniikoiden tukemana.

9. Johtopäätös

Langattomalla lämpötilanvalvontatekniikalla on tärkeä rooli sähköjärjestelmien turvallisen toiminnan varmistamisessa. Lämpötilatietoja jatkuvasti tarkkailemalla ja analysoimalla on mahdollista ennustaa laitteiden huononemista ja estää mahdollisia vikoja.

Internet of Things (IoT) -teknologian ja älykkään verkon rakentamisen myötä langattomalla lämpötilanvalvontatekniikalla tulee olemaan yhä tärkeämpi rooli tulevaisuuden sähköjärjestelmien turvallisuuden hallinnassa.
