Acrel UPS -valvontajärjestelmä: virran jatkuvuuden ja luotettavuuden turvaaminen

22 12, 2025

Mikä on UPS?

UPS (Uninterruptible Power Supply) on hätävirtalähdelaite, joka yhdistää virranmuunnoksen, energian varastoinnin ja ohjaustoiminnot – kattavan tehonsuojajärjestelmän, joka sisältää tasasuuntaajat, invertterit, akut, staattiset kytkimet ja ohjauspiirit s.

Sen ydintoiminto koostuu kahdesta keskeisestä näkökulmasta:

Ensinnäkin, kun sähkönsyöttö on normaalia, se suodattaa pois verkkohäiriöt, kuten jännitteen vaihtelut, yliaaltojännitteet ja harmoniset, ja tuottaa vakaata ja puhdasta tehoa kuormille.

Toiseksi, sähkökatkon yhteydessä se vaihtaa saumattomasti akkuvarastoituun energiaan (Online UPS:n kytkentäaika <10 ms), jotta kuormituslaitteet eivät kaatuisi ja tietoja katoaisi.

Kriittinen selvennys: UPS ≠ Vain akku! Akku on vain "energian varastointikomponentti", joka vastaa vain sähköenergian varastoinnista. Täydellinen UPS-järjestelmä edellyttää ydinmoduulien koordinoitua toimintaa, mukaan lukien oikaisu, käännös ja kytkentä, jotta se täyttää tehonsuojatehtävänsä.

Yleisimmät UPS-topologiat ja keskeiset erot:

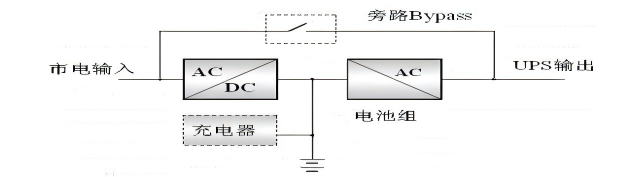

• Online UPS: Syötä kuormia jatkuvasti invertterin kautta ilman siirtoaikaa, mikä tuottaa parhaan tehonlaadun. Ihanteellinen kriittisiin sovelluksiin, kuten teollisuusohjaukseen, lääketieteellisiin tiloihin ja datakeskuksiin (ydinkohdeskenaariot).

Online-UPS syöttää vaihtovirtaa invertteripiirin kautta verkkojännitteen tilasta riippumatta pitäen invertterin aina toimintakunnossa. Katkosten aikana se muuntaa välittömästi varastoidun akkuenergian kuorman vaihtovirtalähteeksi, jolloin siirto tapahtuu ilman keskeytyksiä.

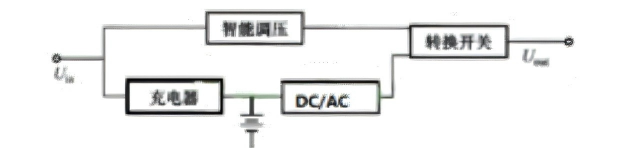

• Standby UPS: Syöttää suoraan sähköä normaaleissa olosuhteissa ja aktivoi invertterin vain katkosten aikana, jolloin siirtoaika on kymmeniä millisekunteja. Soveltuu ei-kriittisiin kuormiin, kuten tietokoneisiin ja reitittimiin.

1. Laturi: Lataa ja kelluva lataa akun normaalin käyttötoiminnan aikana.
2. DC/AC-invertteri: Ei ole aktiivinen, kun apuohjelma on paikalla; katkosten aikana muuntaa tasavirran (akusta) vaihtovirtalähteeksi kuormitusta varten. Lähtöaaltomuodot ovat esimerkiksi neliöaalto, kvasi-neliöaalto tai siniaalto.
3. Siirtokytkin: Kytkee syöttövirran kuormiin normaalin toiminnan aikana; katkaisee sähköverkon ja kytkee invertterin katkosten aikana jatkaakseen virransyöttöä kuormille.
4. Automaattinen jännitteensäädin: Säätelee ja stabiloi lähtöjännitettä, kun sähköverkko on käytettävissä.

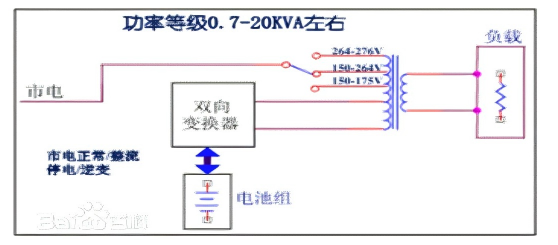

• Line-Interactive UPS: Tarjoaa osittaisen jännitteen säädön ja siirtoajan online- ja valmiustilatyyppien välillä. Sopii pieniin toimistoympäristöihin.

Normaalin käyttötoiminnan aikana se syöttää parempaa tehoa kuormille älykkään käämimuuntajan säätelyn avulla, kun taas invertteri toimii käänteisessä tilassa akun lataamiseksi. Katkosten aikana kuormat saavat virtaa kokonaan akkuvirrasta invertterin kautta. Tämä kaksisuuntainen muuntaja toimii sekä invertterina että laturina.

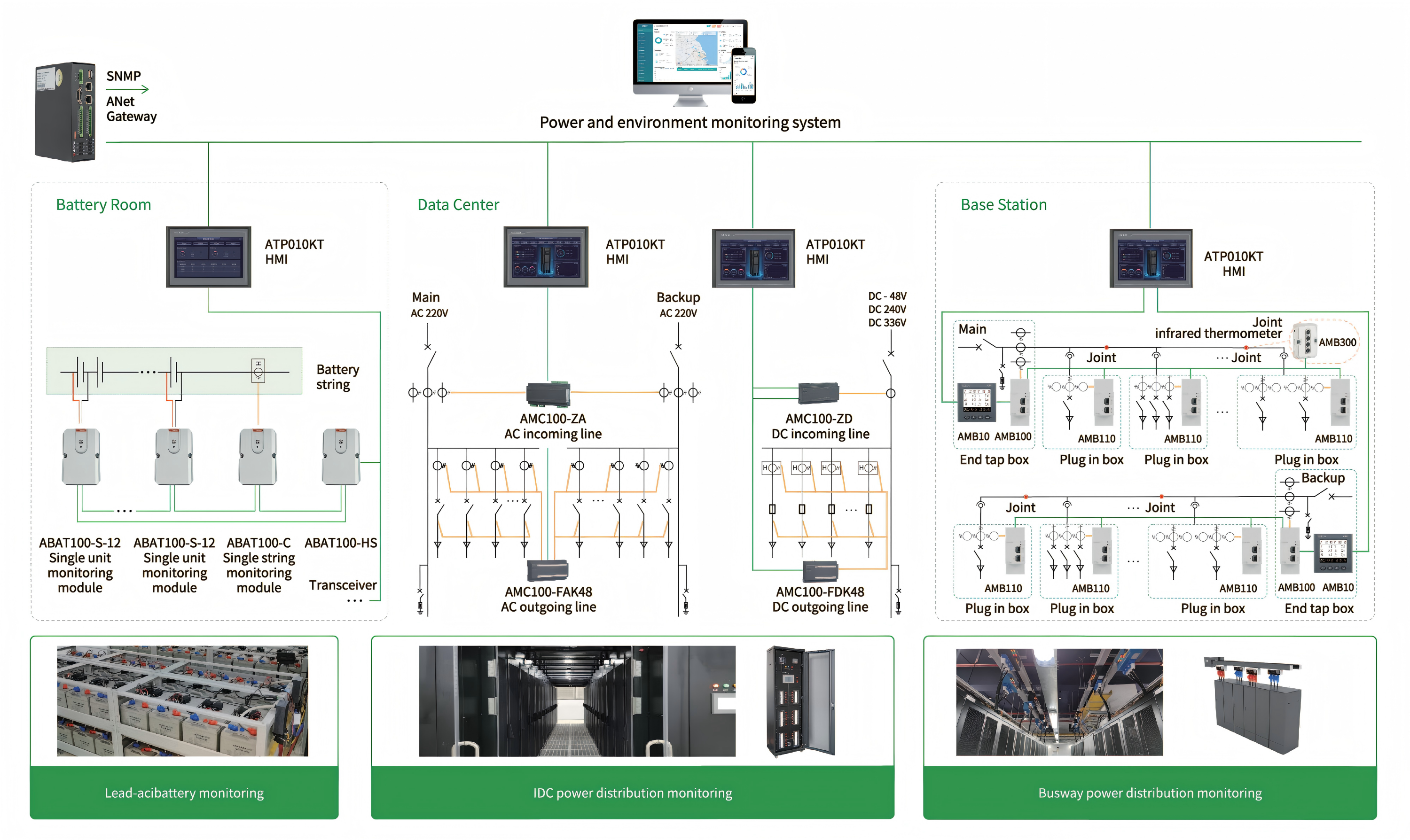

Acrel-ratkaisut:

Akun valvonta

• 24/7 online-seuranta suorituskykyä heikenneiden solujen varhaiseen havaitsemiseen
• Saatavilla kolme jännitealuetta: 2V, 6V, 12V kokoonpanot useimpiin akkutyyppeihin
• Kennokohtainen jännitteen, sisäisen resistanssin ja negatiivisen elektrodin lämpötilan valvonta
• Plug and play -asennus – yksinkertainen napa-napa-johdotus ei vaadi erikoiskoulutusta

• Lataus-/purkausvirran ja ympäristön lämpötilan online-valvonta 24/7
• Sisältää optisen eristyksen ja MODBUS-protokollan tuen, joka mahdollistaa saumattoman integroinnin kolmannen osapuolen valvontajärjestelmiin
• Tarjoaa korkean luotettavuuden ja vakaan suorituskyvyn
