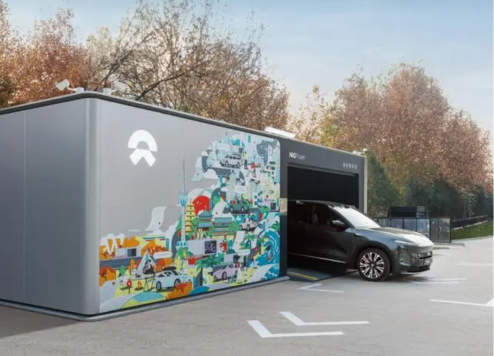

NIO ilmoitti 23. joulukuuta 2023 tärkeästä suunnitelmasta rakentaa 1 000 akun vaihtoasemaa vuonna 2024, jolloin NIO-vaihtoasemien kokonaismäärä nousee yli 3 310:een. Vuonna 2025 NIO pyrkii saattamaan valmiiksi nopean akunvaihtoverkoston, joka kattaa "yhdeksän pohjois-etelä-reittiä, yhdeksän itä-länsi-reittiä ja 19 suurta kaupunkiklusteria" ja maailmanlaajuisesti yli 4 000 vaihtoasemaa. Strategisen suunnitelman ensisijaisena tavoitteena on tarjota autonomistajille entistä kätevämpiä lataus- ja akunvaihtopalveluita. Perinteisiin latausasemiin verrattuna NIO:n akunvaihtoasemat pystyvät suorittamaan akun latauksen ja vaihdon lyhyessä ajassa, mikä tarjoaa nopeamman energiantäydennysratkaisun, josta on tullut uusien energiaajoneuvojen kuluttajien houkuttelemisen tärkein kohokohta.
Akunvaihtoasemat ovat pääomavaltaisia kohteita, jotka vaativat merkittäviä taloudellisia investointeja rakentamis- ja käyttöönottovaiheessa. Niiden hallinta ja käyttö digitaalisen alustan kautta voi selvästi parantaa käyttökokemusta ja samalla vähentää merkittävästi vaihtoasemien käyttökustannuksia.
Acrel tarjoaa NIO:lle ratkaisuja akunvaihtoasemien digitaaliseen käyttöön ja hallintaan
Hankkeen sijainti: Kiina

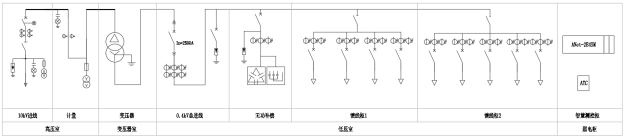

Akunvaihtoasemien sähkönjakelujärjestelmissä käytetään yleisesti konttityyppisiä sähköasemia. Nämä koostuvat kolmesta erillisestä osastosta: korkeajänniteosastosta, muuntajasta ja pienjänniteosastosta. Niiden sähkökapasiteetti vaihtelee 630 kVA - 1250 kVA välillä aseman koosta riippuen, kuten kuvassa näkyy.
NIO on asettanut standardisoidut vaatimukset akunvaihtoasemien konttityyppisten sähköasemien älykkäälle hallintalle, jossa määritellään sähköisten parametrien, kosketuspisteiden lämpötilojen ja ympäristöparametrien valvontavaatimukset muuntajahuoneessa sekä suur- ja pienjänniteosastoissa.
| 1 | Ympäristön lämpötila ja kosteus | Korkeajännitehuone, muuntajahuone, pienjännitehuone | Lämpötilan ja kosteuden tunnistusmoduuli | Lämmitin/tuuletin |
| 2 | Nivelen lämpötila | Muuntajan runko, suurjännitekaapelin pää (suurjännitekaapin liitäntäkohta), pienjännitteisen runkokatkaisijan ylempi liitin, pienjännitevaletun katkaisijan alempi liitin, pienjännitekisko | Langaton lämpötilan mittaus | Tuuletin/hälytys/matka |
| 3 | Jännitteen tunnistus | Sisääntulon suurjännitekaapin pää tai lähtö korkeajännitekaapin lähtöpää, pienjännitealajakokortin pääkytkimen alapää | Rele tai monitoiminen sähkömittari | - |
| 4 | Nykyinen tunnistus | Syöttö-suurjännitekaapin lähtöpää tai lähtöpään suurjännitekaappi, pienjännitteisen alajakolevyn pääkytkimen yläpää, ulossyötön yläpää Pienjännitevalettu katkaisija, lähtöpään suurjännitekaappi, matalajännite PE-virtakisko | Rele, monitoiminen sähkömittari | - |
| 5 | Energian mittaus/tehokerroin | Syöttöpään suurjännitekaappi tai lähtöpääte ulostulon suurjännitekaappi, pienjännitteisen alajakolevyn pääkytkimen yläpää, ulostulon yläpää Pienjännitevalettu katkaisija | Monitoiminen sähkömittari | - |
| 6 | Harmoninen tunnistus | Lähtö Ulostulon loppu Korkeajännitekaappi | Harmoninen tunnistus Device | - |
| 7 | Oven pääsyn tunnistus | Korkeajännitehuoneen ulko-ovet, pienjännitehuoneen, muuntajahuoneen, muuntajahuoneen sisäovi | Rajakytkin | Hälytys |
| 8 | Savuntunnistus | Korkeajännitehuone, muuntajahuone, pienjännitehuone | Savutunnistin | - |
| 9 | Veteen upottamisen tunnistus | Transformer Room Box -tyyppisen sähköaseman alaosa | Veden upotusanturi | - |
| 10 | Ylijännitetilan tunnistus/suojasulakkeen tunnistus | Pienjännitealijakelukortti | Ylijännitesuoja tiedonsiirrolla | - |
| 11 | Korkeajännitteisen katkaisijan tilan tunnistus | Suurjännitekatkaisin, suurjännitemaadoituskytkin, suurjännitteinen kuormakytkin, suurjännitepääsulake, pienjänniterunkokatkaisin, pienjännitemuovattu katkaisija, tuuletinkytkin | Apukontakti | - |
| 12 | Kaukokompensoinnin ohjaus/valvonta | Pienjännitekondensaattorikaappi | Tehokondensaattorin kompensointilaite | - |
Laitteiden konfigurointi ja verkkokaavio

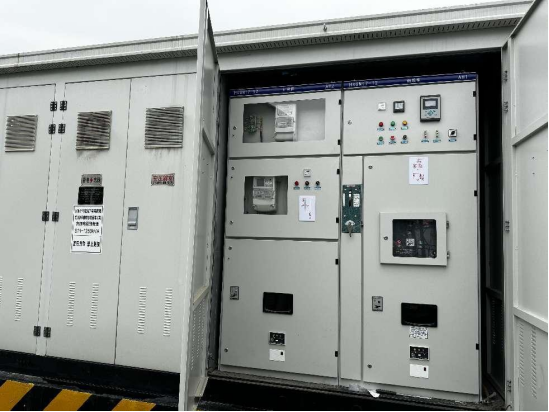

Paikan vaatimusten mukaisesti laatikkotyyppinen sähköasema on varustettu Acrel-mikroprosessoripohjaisilla suojalaitteilla, harmonisten havainnointilaitteilla, monitoimimittareilla, langattomilla lämpötila-antureilla, loistehon kompensointisäätimillä ja älykkäillä kondensaattorikompensointilaitteilla. Nämä laitteet on kytketty RS485-väylän kautta älykkääseen mittaus- ja ohjauskaappiin sijaitsevaan älykkään yhdyskäytävään ANet-2E4SM. Lopuksi tiedot ladataan NIO-akunvaihtoaseman toiminnan ja huollon hallintaalustaan 4G:n kautta.
| Tuote | Acrel malli | Toiminto | Huomautuksia | |
| 1 | Energiamittari | AMC73-AI3 | Kolmivaiheinen virtamittari | 0,4 kV tulolinjapiirit, näyttö kolmivaiheinen virta |
| 2 | Tehonkompensoinnin ohjain | ARC-28F/Z-USB-L | Varustettu 28 ryhmällä kondensaattoreita erillistä ja yhdistettyä kompensointia varten, automaattinen kytkentäohjaus tavoitetehokertoimen saavuttamiseksi. | Tehokondensaattorin kompensointikaappi |
| 3 | Älykäs kondensaattori | AZC-SP1/450 | Älykäs kondensaattori, valittavissa erillinen tai yhdistetty kompensointi, varustettu RJ45-verkkotiedonsiirtoliitännällä, yhteensopiva tehokompensointiohjaimen kanssa loistehon kompensointia varten. | 0,4kV tehokompensointi |
| 4 | Langaton lämpötila-anturin vastaanotin | ATC450-C | Vastaanottaa tiedot langattomista lämpötila-antureista ja lähettää ne älykkääseen yhdyskäytävään RS485-liitännän kautta. | Langaton lämpötilan mittaus |
| 5 | Langaton lämpötila-anturi | ATE400 | Valvoo korkeajännitteisten kaapeliliitosten lämpötilaa, pienjännitteisten runkokatkaisijoiden ylempiä liittimiä, pienjännitteisten koteloitujen katkaisijoiden alempia liittimiä ja pienjännitekiskoja. | Langaton lämpötilan mittaus |
| 6 | Vaihda määrän keräysyksikköä | ARTU100 | Varustettu jopa 32 kanavalla tietoliikennesignaalien keräämiseen, lataa tiedot yhdyskäytävään RS485-tiedonsiirron kautta. | Tietoliikenne kokoelma |
| 7 | Älykäs yhdyskäytävä | ANet-2E4SM | Edge computing gateway, sulautettu Linux-järjestelmä, tukee Socket-viestintää, tarjoaa AES-salauksen ja MD5-identiteetin todennuksen, tukee jatkuvaa tiedonsiirtoa, tukee Modbus-, Modbus TCP-, DL/T645-1997-, DL/T645-2007-, 101-, 103- ja 104-protokollia. | Kerää, muuntaa ja arvioi loogisesti tietoja, kuten sähköä, ympäristöä jne. |
| 8 | Gateway-laajennusmoduuli | ANet-M4G/M485 | Voidaan käyttää älykkään ANet-2E4SM-yhdyskäytävän kanssa langattoman 4G-viestinnän tai RS485-liitännän laajentamiseksi. | Gateway-laajennusmoduuli |
| 9 | Lämpötila- ja kosteusanturi | / | Kerää suurjännitehuoneen, muuntajahuoneen ja pienjännitehuoneympäristön lämpötilan ja kosteuden ja lähettää tiedot yhdyskäytävään RS485-tiedonsiirron kautta. | Ympäristöparametrit |
| 10 | Ovipääsy, upotusvesi, savu, ylijännite | / | Yhdistetään kytkinmäärän keräysyksikköön kytkinmääräsignaalien kautta. | Ympäristöparametrit |
Alusta
Koska NIO on perustanut akunvaihtoaseman käyttö- ja huoltoalustan, tämän projektin konttityyppiseltä sähköasemalta tiedot kerätään älykkäällä ANet-2E4SM-yhdyskäytävällä ja ladataan alustalle vaaditussa muodossa. Yhdyskäytävä, jossa on sulautettu järjestelmä, tarjoaa paikallisen tiedonkeruun, loogisen arvioinnin, protokollan muuntamisen, keskeytyskohdan jatkamisen, tietojen salauksen ja mukautettavat protokollat, mikä varmistaa saumattoman integraation korkeamman tason alustoihin.
Acrel EMS Electrical Operation and Maintenance Platform riittää myös sähköaseman käyttöön ja kunnossapitoon. Se voi muodostaa yhteyden tuhansien käyttäjien sähköasemien tietoihin, mukaan lukien sähköparametrit ja ympäristötiedot, kuten virta, jännite, teho, kytkimien tila, muuntajan lämpötila, ympäristön lämpötila ja kosteus, veteen upotus, savu, video ja kulunvalvonta. Jos havaitaan poikkeavuuksia, se lähettää hälytyssignaaleja tekstiviestillä ja APP:lla 10 sekunnin sisällä. Alusta jakaa käyttö- ja ylläpitotehtävät henkilökunnalle mobiilisovelluksen kautta ja seuraa tehtävien suorittamista BeiDou-paikannuksella muodostaen suljetun silmukan prosessin, mikä parantaa tehokkuutta ja mahdollistaa vikojen oikea-aikaisen havaitsemisen ja korjaamisen.
Demosivustot: http://cloud.acrel.cn
Tili: acrel
Salasana: 123456
Tehon valvonta
Käyttö- ja kunnossapitoalusta (O&M) kerää tietoja konttityyppisen sähköaseman sähkönjakelujärjestelmästä 4G-verkon kautta. Tiedot sisältävät virran, jännitteen, tehon, energian ja kytkimien tilan, ja ne tarjoavat sekä reaaliaikaista että historiallista tietoa sähköasemasta.
Energiatilastot
Alusta tarjoaa käyttöajan energiatilastoja, jotka analysoivat energiankulutusta ja kustannuksia huippu-, olka- ja ruuhka-ajan ulkopuolella. Se luo päivittäisiä, kuukausittaisia ja vuosittaisia raportteja ja vertaa tietoja vuosittaisen ja kuukausittaisen analyysin avulla. Tämä auttaa käyttäjiä laskemaan käyttökustannukset.
Anomalia hälytys
Alusta valvoo konttityyppisen sähköaseman erilaisia parametreja, kuten virtaa, jännitettä, tehoa, kytkimien tilaa, muuntajan kuormitusta ja käämityksen lämpötilaa, sähköliitoksen lämpötilaa, ympäristön lämpötilaa ja kosteutta, savua, vesiuppoa, videota ja kulunvalvontatietoja. Mahdollisissa poikkeavuuksissa se lähettää välittömästi hälytysviestit huoltohenkilöstölle APP:n ja SMS:n kautta.
Käyttö- ja kunnossapitohallinta
Alusta auttaa käyttäjiä luomaan tarkastussuunnitelmia, kirjaamaan tarkastusten aikana löydetyt viat, antamaan vianpoistotyömääräyksiä sekä seuraamaan tarkastusreittejä ja vikojen poistamisen edistymistä. Käyttäjät voivat myös antaa palautetta tehtävien edistymisestä, mikä mahdollistaa suljetun O&M-hallintaprosessin.
Käyttäjäraportit
O&M-alusta luo automaattisesti käyttäjäraportteja virrankulutuksesta ja toimintadiagnostisista. Se tarjoaa säännöllisiä diagnostiikkaraportteja virranjakelujärjestelmästä, tekee yhteenvedon olemassa olevista ongelmista ja tarjoaa parannusehdotuksia.
Lisäksi alusta tarjoaa ympäristövalvontaa, videovalvontaa, sähkönlaatuanalyysiä, kysyntäanalyysiä ja laitevaraston hallintatoimintoja. Nämä ominaisuudet auttavat käyttäjiä hallitsemaan maantieteellisesti hajallaan olevia ja lukuisia konttityyppisiä sähköasemia, parantavat virransyötön luotettavuutta ja laitteiden käyttöikää sekä vähentävät O&M- ja virrankäyttökustannuksia.
